GESTION DES HAUTEURS DE VOIES
-RAMPES ET PENTES-
Comme évoqué dans la note "couleurs et niveaux de voies", CDM-Rail permet une visualisation des différentes
hauteurs de voies, en utilisant une couleur différente pour chaque niveau.
Mais au-delà de la simple visualisation, CDM-Rail vérifie aussi que, en cas de chevauchement entre deux voies,
un gabarit de hauteur de 7 cm en HO (et d'une valeur proportionnelle pour les autres échelles), est bien respecté.
Lorsque ce gabarit n'est pas respecté, un symbole d'erreur est affiché à l'issue de l'opération de vérification/
construction du module ("Edition/Module" >> "Vérification/Construction du module").
C'est la raison pour laquelle CDM-Rail propose les outils de gestion de hauteur des voies, et de construction
des rampes,
présentés dans cette note.
La méthode recommandée pour gérer les hauteurs, comporte trois étapes:
-
Affectation du niveau (ou zone) de dessin de chacun des niveaux physiques du réseau,
-
Affectation des hauteurs de chacun des niveaux physiques,
-
Création des rampes de liaison entre les différents niveaux.
-
A chaque étape, il est possible de vérifier l'état global des hauteurs de voies du réseau par option d'affichage.
AFFECTATION DU NIVEAU DE DESSIN
=================================
Tout d'abord, pour une meilleure lisibilité du dessin, il est recommandé de placer les voies d'un même niveau
physique du réseau (plan) sur un même niveau de dessin ( de 0 à 15), en commençant par les numéros les plus élevés
pour les niveaux inférieurs.
Et il faut aussi ménager au moins un numéro de niveau intermédiaire entre deux niveaux de "plans" du réseaux,
pour pouvoir dessiner les rampes entre ces deux plans: voir exemple ci-dessous.
Ne pas hésiter à ménager, entre deux plans, 3 ou 4 numéros de niveaux de dessin: sur les réseaux plus complexes
ils seront les bienvenus.
Ne pas hésiter à changer les niveaux de voie en amont du projet.
C'est une opération facile en mode édition ("Edition/Module" >> "Edition du module").
Cliquer sur l'icône
de la barre d'outils d'édition, puis sélectionner les segments de voies à modifier.
Pour cette opération, penser à la sélection multiple: Touche Ctrl + click bouton gauche de la souris.

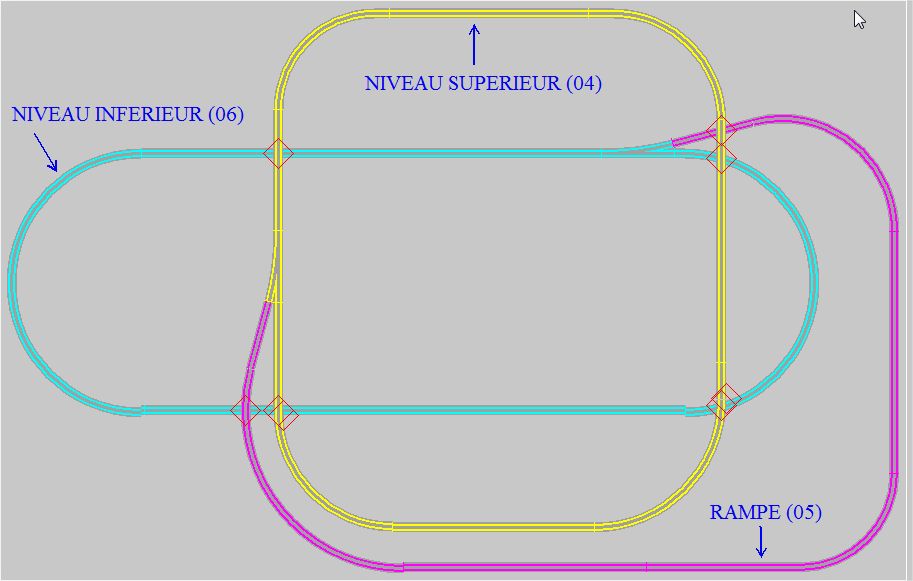

A ce stade, la visualisation est correcte, mais si on lance la vérification/construction du réseau
("Edition/Module" >> "Vérification/construction du module"), des erreurs d'intersection de voies apparaissent,
car les hauteurs réelles de voies sont restées à leur valeur par défaut: 0.
C'est l'étape suivante, d'affectation des hauteurs de voie, qui va résoudre ce problème.
RETOUR EN DEBUT DE PAGE
|
|
|
|
|
AFFECTATION DE LA HAUTEUR DES VOIES D'UN NIVEAU PHYSIQUE DU RESEAU
=======================================================================
Cette opération consiste à fixer la hauteur (commune) de toutes les voies d'un même plan (niveau physique du
réseau), de façon à respecter le gabarit de hauteur minimum entre deux voies (7cm en HO).
Depuis le menu Edition ("Edition/Module" >> "Edition du module"), cliquer sur l'icône
.
Le menu suivant apparaît.
Sélectionner le mode "Segment par segment", puis cliquer sur OK.
Sélectionner ensuite tous les segments de voie du plan dont il faut fixer la hauteur.
Le plus pratique est souvent la sélection multiple (Touche Ctrl + click avec le bouton gauche de la souris +
un dernier clic en relâchant la touche Ctrl pour valider la sélection).

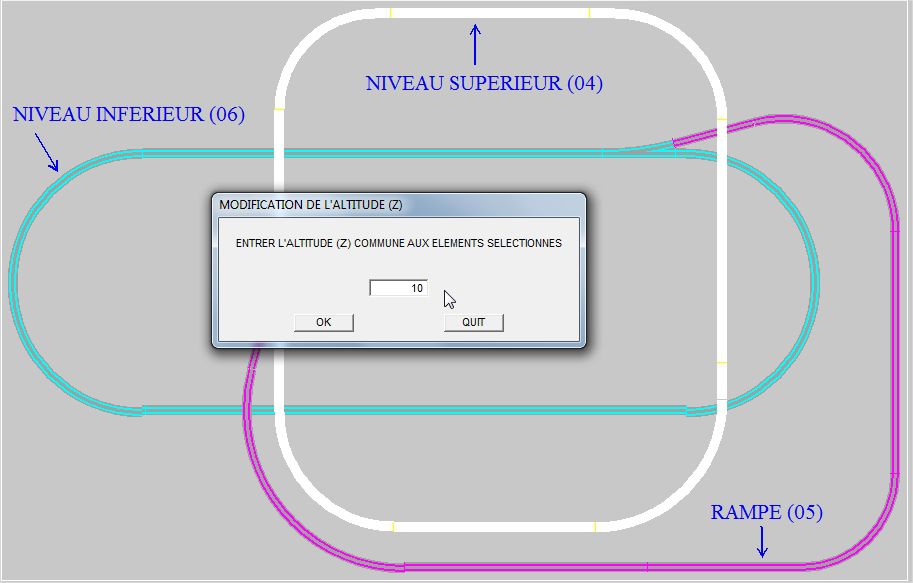

Une fenêtre demande alors de fixer la nouvelle hauteur (en cm) du groupe sélectionné.
Il ne reste plus qu'à raccorder les différents plans de voies, par les rampes de raccordement, object de l'étape suivante.
NOTE: il est aussi possible d'utiliser, pour cette opération, le mode rampe (section suivante), en spécifiant la même
hauteur commune pour le début et la fin de la rampe: plus rapide lorsqu'il n'y a pas trop d'aiguillages.
RETOUR EN DEBUT DE PAGE
|
|
|
|
GESTION DES RAMPES
====================
On reprend l'opération précédente ("Edition/Module" >> "Edition du module"), icône , mais dans le menu
de sélection de mode, on sélectionne cette fois le "Mode Rampe".

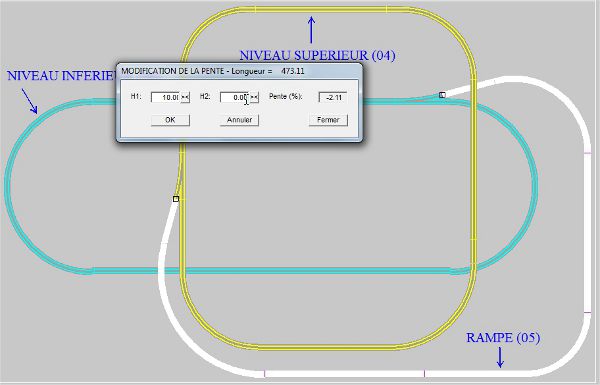

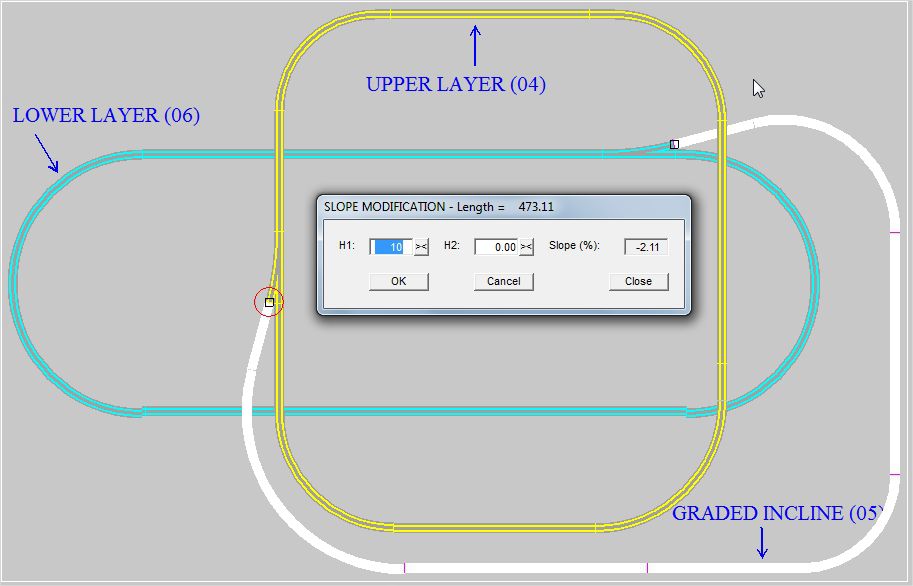

Une fenêtre de sélection des extrémités de la rampe apparaît:
Cliquer successivement sur chacune des deux extrémités, et définir les deux hauteurs dans les champs H1 et H2.
Le champ de droite affiche la pente (en %), correspondant à la saisie.
Afin de garder un certain réalisme, pour la réalisation du réseau physique, mais aussi pour se garantir d'un manque
d'ahérence, et d'une usure prématurée du matériel roulant, il est recommandé de rester en dessous d'une valeur
de 3% de pente.
RETOUR EN DEBUT DE PAGE
|
|
|
|
AFFICHAGE DES HAUTEURS
===========================

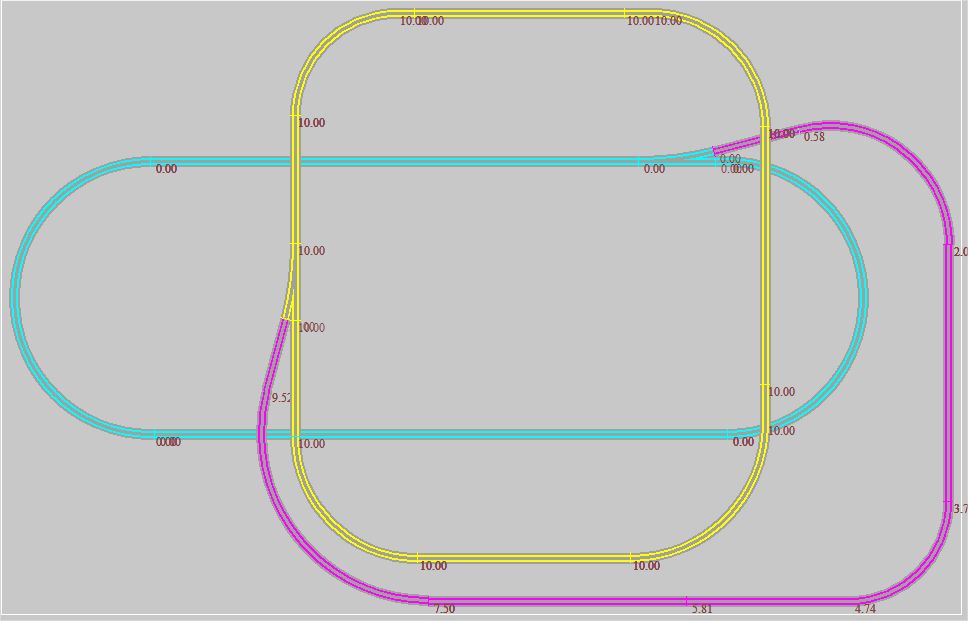

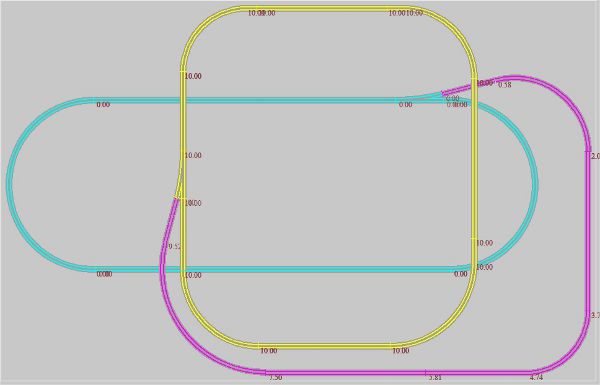

A chaque état du processus , il est possible d'afficher l'état courant des hauteurs de toutes les voies du réseau,
en cochant l'option "AFFICHER LES VALEURS DES HAUTEURS DE VOIES " dans la fenêtre d'options
d'affichage: "Options" >> "Affichage".
