COULEURS ET NIVEAUX DE VOIES

Pour plus de clarté dans le tracé du plan de voies, CDM-Rail propose 16 niveaux différents.

• En activant l'icône , depuis la barre d'outils en mode édition,

• ou en cliquant sur "Options" >> "Couleurs et options des voies",

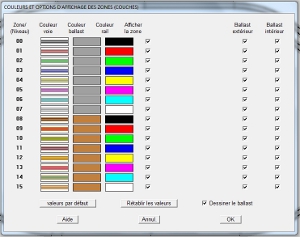

... la fenêtre de sélection des niveaux s'affiche (voir ci-dessous)

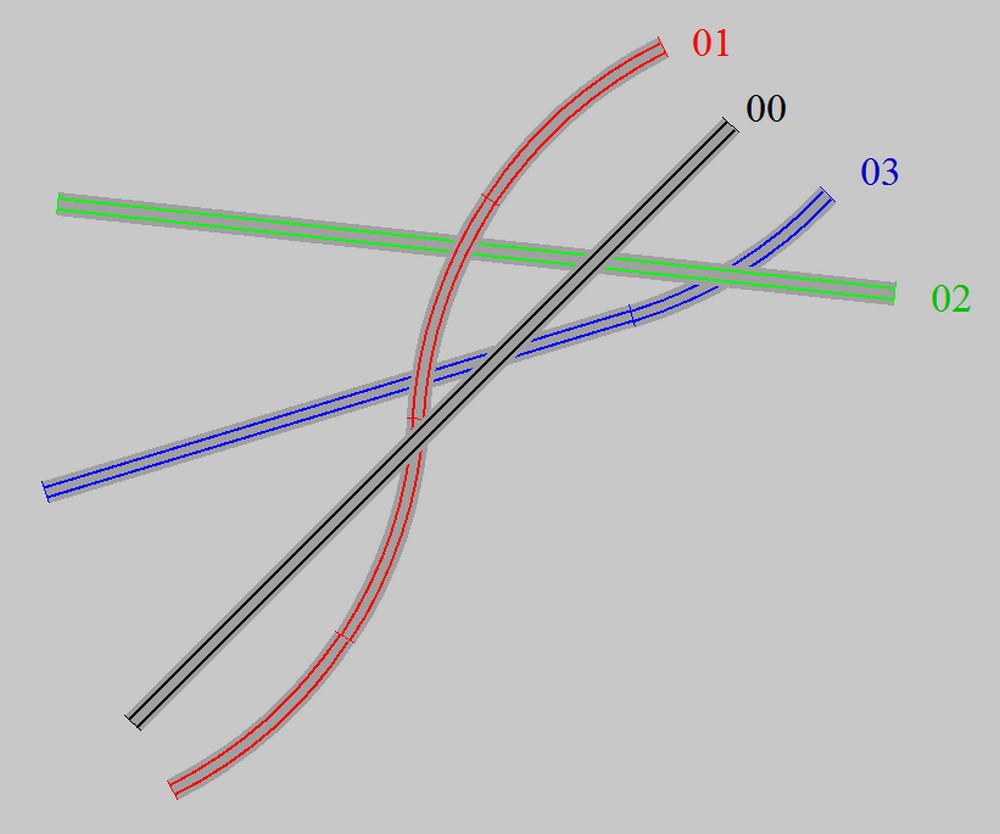

Chaque numéro de zone est associé à une couleur différente et à un niveau différent.
Par convention, le numéro 00 correspond au niveau supérieur, et le niveau 15 au niveau inférieur.
Les niveaux sont donc dessinés dans l'ordre inverse des numéros: du numéro 15 jusqu'au niveau 00.

L'utilisation de zones différentes facilite la lecture du dessin, et prépare l'étape suivante:
la gestion des hauteurs de voies et des rampes.

Les cases à cocher de la fenêtre de sélection permettent de visualiser ou non chaque zone,
ce qui est très pratique lorsque les niveaux supérieurs gênent la visibilité des niveaux inférieurs.
Il est aussi possible de modifier l'aspect des voies, en dessinant ou non le ballast, en plus des rails.

En cas de besoin, il est bien sûr possible de rétablir les valeurs par défaut.

REMARQUE

Aux lecteurs désireux de s'inscrire sur le forum pour présenter leur projet, nous demandons, si possible,
d'utiliser une couleur (zone) par niveau physique du réseau, et dans un ordre logique.
Ceci facilitera beaucoup la tâche des membres dont vous sollicitez l'aide.

Merci d'avance.
