PRESENTATION DU XIS88



Le XIS88 est une adaptation du GenLIS88 de Paco Cañada.

Il réalise deux fonctions:

  • l'interface entre le PC et la centrale, via le bus Xpressnet, ce qui permet d'envoyer les commandes depuis
    le logiciel de pilotage vers la centrale, et de récupérer les réponses.

  • la gestion de la rétrosignalisation S88N, ce qui permet de gérer ce type de rétrosignalisation (pratique et
    un peu moins coûteux que ses concurrents). Le XIS88 permet de gérér jusqu'à 128 zones de détection.

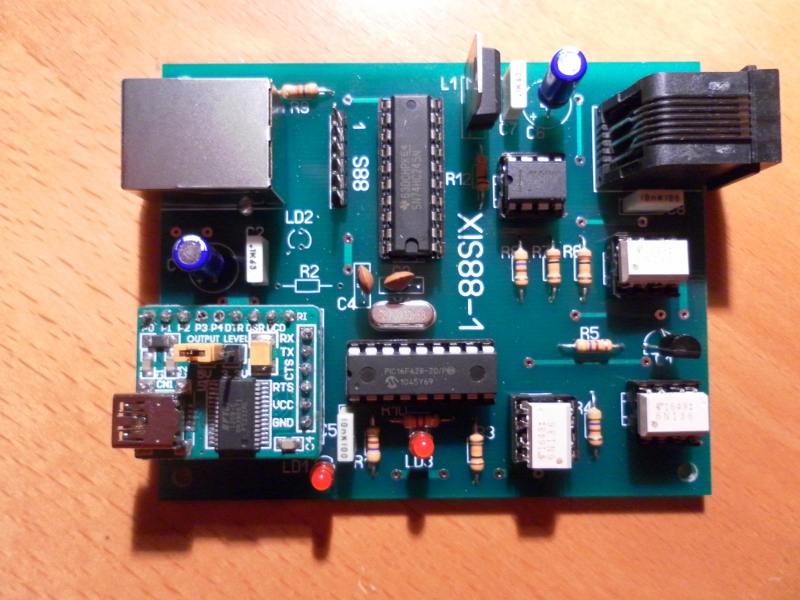

La photo suivante montre le XIS88.

  • En haut à gauche: le connecteur RJ45 du S88N

  • en bas à gauche, le connecteur mini-USB

  • en haut à droite: le connecteur RJ12 Xpressnet







L'adaptation faite à partir du genLIS88 a consisté à:

  • remplacer l'interface RS232 par une interface USB,

  • éliminer l'alimentation annexe de 12V,

  • ajouter une isolation par opto-coupleurs entre le PC (USB), et la centrale.



RETOUR EN DEBUT DE PAGE

|

|

|

|















EXEMPLES D'UTILISATION DU XIS88

Le XIS88 peut s'utiliser avec les 3 centrales suivantes:

  • LENZ LZV100

  • ROCO MULTIMAUS

  • ROCO Z21

Les 3 photos suivantes montrent ces 3 configurations (avec la version "proto" du XIS88... voir la photo
ci-dessus pour l'aspect actuel).

On remarquera sur chaque photo:

  • le câble S88N (câble ethernet blindé FTP ou STP), en haut à gauche du XIS88,

  • le câble USB, en bas à gauche du XIS88,

  • le câble RJ12 Xpressnet en haut à droite.

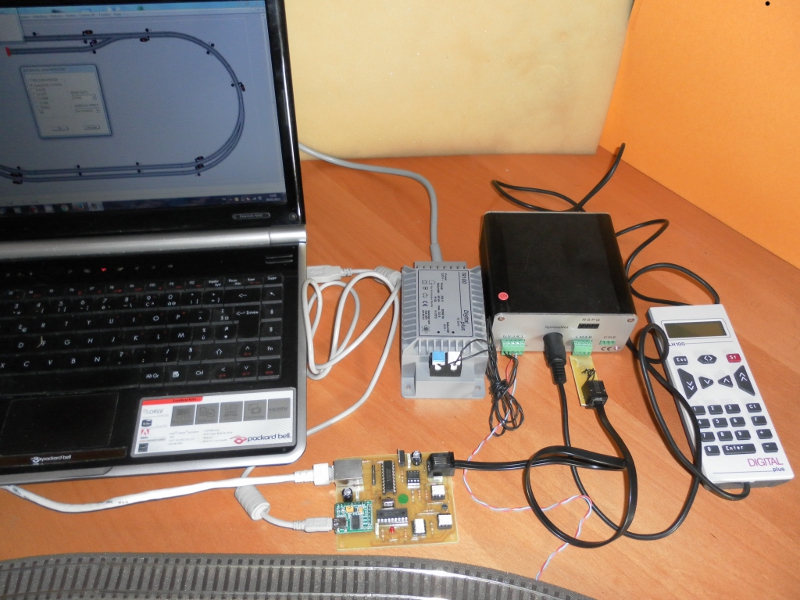

LENZ LZV100

Noter que la rétrosignalisation S88N gérée par le XIS88 est compatible avec la rétrosignalisation RS gérée dirctement par la centrale Lenz. On peut donc :

  • N'utiliser que le S88N du XIS88

  • N'utiliser que le RS de la centrale LZV100

  • Ou mixer les deux types de rétrosignalisation



MULTIMAUS ROCO

Bien noter que le câble Xpressnet du XIS88 est relié au port "slave" de l'ampli, alors que la manette rouge est branchée
sur le port "master" .

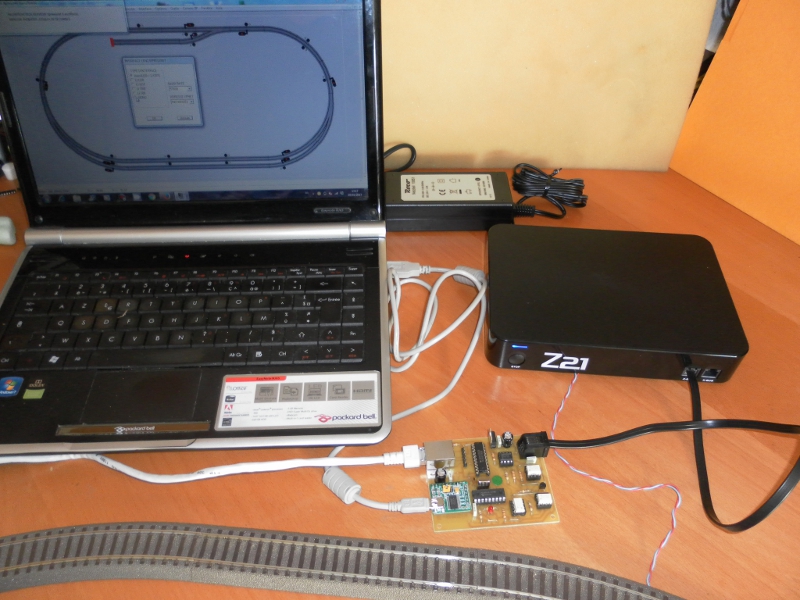

ROCO Z21

Le câble Xpressnet du XIS88 peut se raccorder sur n'importe quel port Xpressnet de la Z21 (ici sur une des deux
prises en face avant).

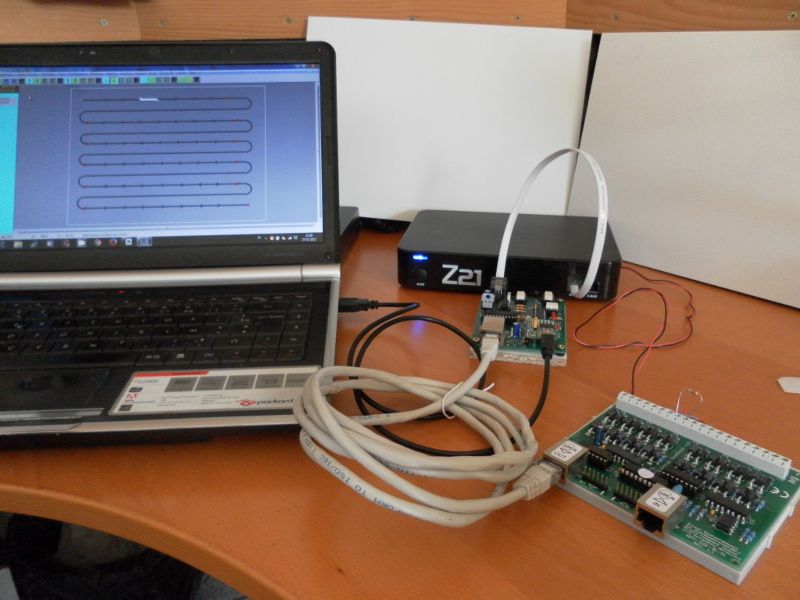

ou encore ici en mode test avec un LDT RM-GB8N





RETOUR EN DEBUT DE PAGE

|

|

|

|



QUELQUES REFERENCES

Le XIS88 a été testé depuis 3 ans sur plus de 20 réseaux, pilotés par CDM-Rail.

Grâce en particulier à l'isolation par opto-coupleurs, entre PC et centrale, ce matériel est très robuste .

2 réseaux de clubs utilisent le XIS88 avec une centrale Lenz LZV100:

  • Le réseau du club Alpazur38 (de Grenoble) qui a déjà fait un demi-douzaine d'expositions.
    Il comporte 12 modules de 4 détecteurs (donc 48 zones de détection), répartis sur une "chaine" S88N
    d'environ 15 mètres de long.

  • Le réseau du club "Les Amis du Rail FTM" échelle N, qui a aussi fait une demi-douzaine d'expositions.
    Il comporte 15 modules de 4 détecteurs (60 zones de détection) répartis sur une "chaîne" S88N d'environ
    30 mètres de long.

Dans les deux cas, on fonctionne plusieurs heures d'affilée sans incident.



RETOUR EN DEBUT DE PAGE

|

|

|

|



TEST ET MISE EN OEUVRE

Il est recommandé de tester le XIS88 le plus tôt possible, en amont de la construction et du câblage du réseau.

Une procédure simple, repose sur le montage suivant.

Voir les détails de la procédure de test.



RETOUR EN DEBUT DE PAGE

|

|

|

|







COMMERCIALISATION

La commercialisation du XIS88 est en préparation.

Le prix du circuit monté, testé, sans câble ni boitier sera de 57 € TTC (+ port).

Pour plus de précisions, contacter jpp38 (par message privé) sur le forum CDM-Rail,
ou envoyer un mail à cdmrail@free.fr.
