Détection avec RM-GB-8-N

[Gilles-71530]

Bonjour.
Je fais appel à vous car je suis dans une impasse. D'abord mon matériel: Z21 noire, module d'émulation RailBox RB1300, module détection RM-GB-8-N. Je me base sur le circuit Roco A+B+C+D auquel j'ai ajouté des rails droits dans les courbes. J'ai les moteur 42620 Roco pour les aiguillages mais je ne les ai pas montés, je voudrais résoudre mon problème de rétro-signalisation avant, chaque chose en son temps.
Je n'ai branché qu'un seul canton. Je peux faire rouler une loco sans soucis sur tout le parcours avec ma multiMauss (rouge) ==> le RB1300 communique bien avec la centrale (port COM bien détecté par windows), le RM-GB-8-N envoi bien du courant dans les rails (au moins la partie coupée pour retro). Par contre, je n'ai aucun retour de rétro-signalisation. J'ai aussi testé avec le fichier test créé par JPP et toujours rien, pas de rétro.
Petite précision, j'ai isolé le canton sur les deux rails. J'ai fais aussi les tests en n' isolant qu'un seul rail.....et pas mieux: pas de rétro. J'ai changé cinq fois de câble RJ45 entre les modules...rien.
Je suis perdu, ça fais deux semaines que je teste et toujours rien. J'ai peur qu'un de mes connecteurs RJ45 soit HS. J'ai acheté les deux modules montés complets. Le RailBox RB1300 chez Modélisme Alsace et le RM-GB-8-N chez Buehler (qui a repris la fabrication de LTD)
Une idée d'où peut venir le problème? L'interface entre la chaise et l'écran n'est pas à exclure avec tous les branchements et options disponibles dans l'interface de CDMRail on arrive vite à se tromper.
Si quelqu'un près de chez moi (50km, je suis sur Chalon-sur-Saône) peut me tester ces deux modules sur un réseau déjà existant ce serait sympa. Je peux me déplacer.
D'avance merci à toutes les âmes charitables qui voudront bien m'aider.
Comment faire pour insérer un fichier .lay?

[midav91]

Bonsoir Gilles,

Sans être un grand spécialiste,quelques idées :
- d'abord, est-ce que CDM communique bien avec la centrale Z21 via le RB1300 (peux-tu commander ta loco à partir de CDM, parce que là tu parles uniquement de la commander avec la multiMauss ?)
- est-ce que les entrées des 2 "paquets" de détection du module RM-GB-8-N sont bien shuntées (même si tu n'utilises qu'un seule entrée),
- est-ce que tu as utilisé des câbles RJ45 de différents modèles,

Bonne soirée

[Dominique76]

Bonjour
Peux tu aussi nous mettre ton fichier .lay de ton réseau d'essai pour voir comment tu as configuré cette zone de détection.
Dominique

[Gilles-71530]

Bonjour Midav et Dominique 76.
J'ai bien testé le module RB1300 avec CDM et ça fonctionne très bien, ma loco TGV Duplex sonore me joue toute la gamme depuis le contrôleur de CDM.
J'ai bien shunté les deux entrées sur le RM-GB-8-N et j'ai aussi testé plusieurs câbles RJ45.
Pour le fichier, vu que je suis loin d'être un expert avec CDM, j'ai utilisé le fichier test de JPP : Test_chaine_s88.lay. Par contre, depuis que ce fichier a été créé, CDM a été mis à jour alors n'y aurait-il pas des astuces supplémentaires pour utiliser ce fichier?
Je vais quand même voir avec Rail Modélisme Alsace puisque c'est chez eux que j'ai acheté le RB1300, il y a peut-être un réglage à faire....
Je vous remercie de nouveau pour votre aide.
Gilles

[Dominique76]

Bonjour
Peut être faut il dessiner sur CDM un petit réseau correspondant à ton réseau réel d'essai.
Dominique

[Gilles-71530]

C'est bien ce que j'ai fais mais je dois reprendre tous les détecteurs et les signaux en suivant bien les tutos.
Il faudra que j'essaie en branchant tous les cantons. Il y a encore du boulot en perspective....mais je tiens bon.
Gilles

[midav91]

Dans CDM, on en découvre tous les jours

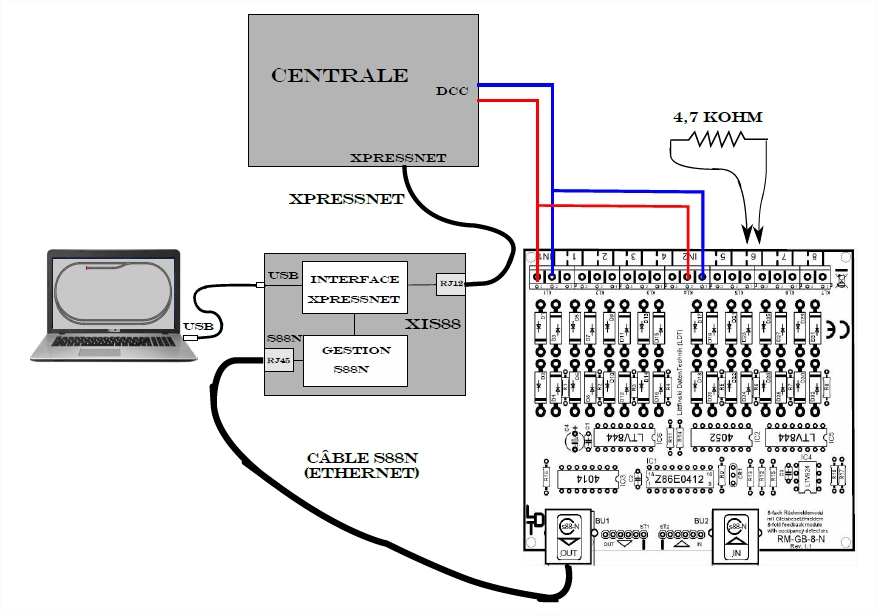

http://cdmrail.free.fr/SiteCDR/Digital_General/XIS88_Test.htm#XIS88_CONNECT
Le plus "fort", je n'ai même pas trouvé comment arriver sur cette fenêtre test depuis le menu général d’accueil de CDM, ni trouvé ou se trouve ce schéma "Test_chaine_s88.lay"... alors je suis passé par une requête internet !!

On peut même faire un test de détection avec juste une résistance, donc sans réseau !! et sur le schéma Test..., il n'y a rien à faire puisque les détecteurs sont déjà configurés de 513 à560

[Gilles-71530]

Je me suis branché en suivant bien ce schéma... on peut remplacer la résistance par une ampoule (dans tout ce que j'ai lu sur le sujet).
J'ai lu dans ce forum, mais je ne me rappelle plus où, qu'un utilisateur de RM-BG-8N avait eu des soucis. Il en avait 4, branchés par RJ45 et il n'y avait aucun retour de rétro-signalisation. Après plusieurs tests, c'était le 1er RM-GB qui était en cause, du moins sa prise RJ45 qui était HS. C'étaient des kits à monter et souder. Il a changé la prise RJ45 et tout à fonctionner....Je me demande si je n'aurai pas le même soucis alors que j'ai acheté le module tout monté.
Un électricien ou électronicien pour me dire comment tester une prise RJ45?
La page pour le test du s88 est là: http://cdmrail.free.fr/SiteCDR/Digital_General/XIS88_Test.htm

[gily]

Bonjour

pour tester un socle RJ45 soudé sur une platine, il faut :
un cable RJ45 coupé en 2, dont les fils sont dénudés du coté coupé.
Un testeur en mode BIP

Enficher le cable RJ45 dans le socle à tester,
avec le testeur (multimètre), placer une pointe sur une des 8 broches soudées du socle, et mettre l'autre pointe sur le premier fil correspondant, çà doit faire bip

Contrôler également les 7 autres fils en gardant contact avec l'autre pointe de touche sur la même broche, pour vérifier un éventuel court-circuit.

Refaire le contrôle pour les 7 autres broches.

Voila

[Gilles-71530]

Un grand merci pour la méthode de contrôle d'une RJ45, je verrai ça dans la semaine.
Gilles
