Découverte des étapes du tracé du plan de voies



Premier contact: l'assistant CDM-Rail

Création d'un réseau

L'éditeur graphique

La signalisation

Le décor et les vues annexes (ou techniques)

La conception modulaire, ou hiérarchisée, du réseau

================================================================================================



L'ASSISTANT CDM-RAIL
=======================

Dès le lancement du programme, un assistant permet de faire une exploration rapide du logiciel.



  • Démonstrations de simulations

  • Didacticiel de dessin

  • Affichage des catalogues de voies

  • Démarrage d'un dessin

  • Ouverture d'un dessin existant

  • Lire la présentation, les aides....

Une fois familiarisé avec ces opérations de base, on peut demander à ne plus afficher l'assistant au démarrage du logiciel.
Et ces commandes sont alors accessibles depuis la barre de menu principale.



RETOUR EN DEBUT DE PAGE



CREATION D'UN RESEAU
========================

La création d'un réseau peut se faire soit depuis l'assistant, soit depuis le menu principal (figure suivante)

La première chose à faire est de spécifier le nom du réseau (dans le cas d'un lancement depuis l'assistant, ce nom est généré automatiquement) et de préciser l'échelle du réseau.

Puis, lorsqu'on connaît déjà les dimensions souhaitées pour le réseau, il est recommandé de les préciser dès que possible:
Onglet "Edition/Module" >> "Modifier les dimensions du module".

Mais il est toujours possible de les modifier ultérieurement.



RETOUR EN DEBUT DE PAGE



L'EDITEUR GRAPHIQUE
=======================

Présentation de l'éditeur graphique et fonctions des icônes.

L'editeur de tracé des voies s'appelle depuis la barre de menu:
Onglet "Edition/Module" >> "Edition du module".







Le dessin du réseau, peut être réalisé, à l’aide des nombreuses bibliothèques de voies, de façon à sélectionner directement les références de rails "fabricants", avec les bonnes géométries.



On peut aussi utiliser les primitives suivantes.

segment de voie droite

segment de voie courbe

raccord circulaire



aiguillage standard

aiguillage courbe

aiguillage symétrique (en Y)

aiguillage triple

bretelle double

traversée jonction double (TJD)

croisement

heurtoir

Chacune de ces primitives est paramétrable de façon à pouvoir se conformer à n'importe quel élément de voie du commerce.

Il est également possible d'importer (onglet "Edition/Module") un fichier bitmap (.BMP) comme fond d'écran, et de l'utiliser comme patron pour dessiner les voies, et comme fond de décor.





Le tracé peut se faire sur 16 zones différentes (ou niveaux), de couleurs personnalisables.
La représentation est en 2D dans la version actuelle, mais la hauteur de chaque élément de voie est gérée de façon à autoriser la construction de réseau à plusieurs niveaux.

Les options de zones/différents sont aussi accessibles depuis la barre de menu principal:
Onglet "Options" >> "Couleurs et options des voies"





L’outil de mesure de voies est particulièrement utile, lorsqu’on utilise du rail flexible.



A l'issue de la phase de saisie du réseau, la vérification de connectivité s’assure que tous les éléments de voie sont bien raccordés, avec le bon angle, et la bonne hauteur.
Les erreurs de connections sont représentées graphiquement, et sélectionnables à la souris, pour en faciliter la correction.



Le dessin du réseau peut-être modifié à l'aide des icônes bleues:
sélection, déplacement, copie, rotation, modification, gestions des hauteurs, modification des zones, suppression.



RETOUR EN DEBUT DE PAGE



SIGNALISATION
================

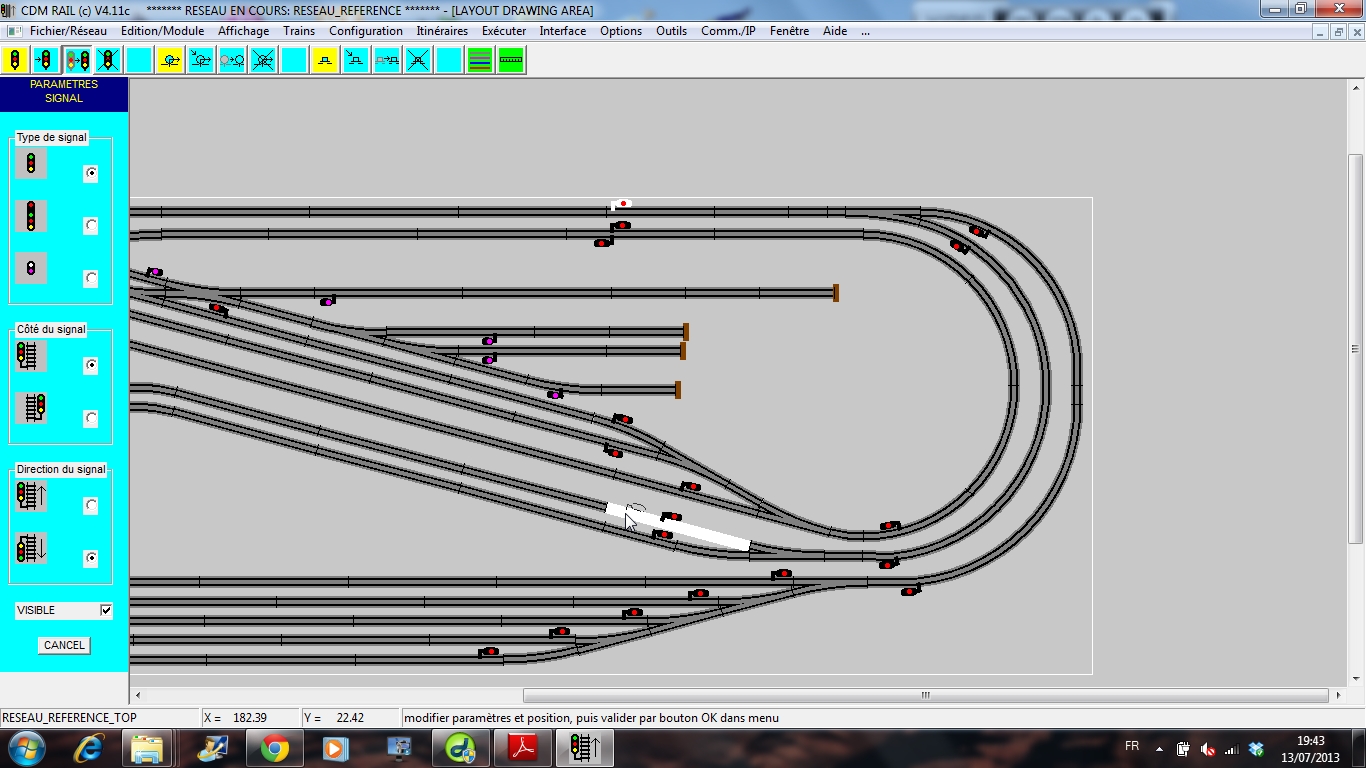

L'éditeur graphique permet également, le positionnement des signaux et détecteurs, qui serviront de base au contrôle de trafic, en simulation, et en exploitation réelle du réseau.
Onglet "Edition/Module" >> "Edition des signaux du module "
Plusieurs types de signaux sont disponibles, et leur orientation se fait via les boutons radio, de la colonne de gauche, ou via la barre d’espace.





Sous CDM-Rail, la position des signaux détermime directement la découpe en cantons du réseau.



RETOUR EN DEBUT DE PAGE



DECOR ET VUES ANNEXES
=========================

Un autre éditeur est disponible pour dessiner le décor ou des vues annexes destinées à documenter le réseau.

On accède à l'édition du décor par:
Onglet "Edition/Module" >> "Edition du décor du module ".

Les primitives graphiques disponibles sont:

  • rectangle

  • cercle

  • ligne brisée

  • courbe de bézier

  • polygone

  • polygone de bézier

  • texte

Fonctions disponibles:

  • déplacement

  • rotation

  • copie

  • modification

  • regroupement (macros)

  • suppression



En plus du décor, il est possible de gérer jusqu'à 7 vues annexes (ou techniques) indépendantes, qui permettent d'ajouter des indications techniques au réseau (dimensions, schémas électriques, ...).

On accède à l'édition des vues annexes par:
Onglet "Edition/Module" >> "Edition des vues annexes du module ".





RETOUR EN DEBUT DE PAGE



CONCEPTION MODULAIRE (OU HIERARCHISEE)
============================================


L'éditeur graphique permet, comme dans la réalité, de construire un réseau comme un assemblage de modules, chacun de ces modules étant dessiné indépendamment de ses voisins. Ce mode "hiérarchisé" est particulièrment pratique pour représenter les réseaux démontables de clubs ou d'associations (pour expositions).




RETOUR EN DEBUT DE PAGE
