Messagepar jpp38 » 23 Octobre 2017, 14:20

J'ouvre ce fil pour répondre à une question posée de plus en plus souvent; comment adapter à des signaux 12V, un décodeur de signal qui ne sort que du 5volts?

Il faut distinguer le cas des signaux "- commun", et celui des signaux en "+ commun".

CAS DES SIGNAUX EN "-" COMMUN
=============================

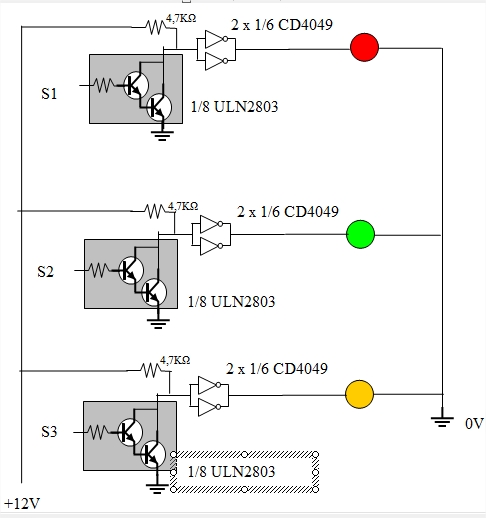

Ce cas est le plus compliqué. il peut être résolu par le montage suivant.



Les résistances en série avec les LEDS (intégrées dans les signaux) ne sont pas représentées.

S1 S2 S3 sont les sorties du décodeurs en 5v.
L'adaptation de niveau (5v ->12v) est faite par le "Darlington" ULN2803, qui inverse les sorties S1, S2, S3.
L'inverseur CD4049 (alimenté en 12V) rétablit la bonne polarité en rajoutant une inversion supplémentaire qui compense la précédente.
A la sortie de ces inverseurs, on retrouve donc la sortie S1, S2 ou S3, mais en 12V au lieu de 5V.
Il faut mettre 2 inverseurs CD4049 en parallèle pour chaque sortie, de façon à pouvoir fournir jusqu'à 16mA, en sortie, pour piloter correctement la LED correspondante.

CAS DES SIGNAUX EN "+" COMMUN
=============================

Ce cas est plus simple: le premier étage (ULN2803) suffit. Il suffit de brancher les LEDS (et leurs résistances série) entre le +12V, et la sortie de chaque ULN2803.

Par contre, comme ce montage inverse, il faut programmer le décodeur de signaux en "-" commun.
