Messagepar gily » 18 Décembre 2015, 17:09

Bonjour

Puisque rien n'est standardisé dans ce domaine, voici un petit guide de choix pour les décodeurs de signaux et les signaux qui vous aidera à choisir votre matériel en fonction de votre système ou de ce que vous possédez déja. :)

Choix des signaux:

1. Choisir les signaux avec un commun au + ou - en fonction du décodeur choisi sachant qu'ils seront utilisés avec un décodeur.

2. Certains signaux ne différencient pas le carré du sémaphore (les 2 leds rouges de ces signaux sont câblées en parallèle sur un fil, donc ils s'allument forcément en même temps). Il faut donc bien se renseigner sur le fait que la led du carré est dissociée de la led sémaphore, cela dépend du fabricant. Certains fabricants artisans acceptent la modification à la commande.

Si vous avez d'autres critères de choix qui ne figurent pas ici, je les rajouterai dans le tableau d'après vos commentaires. Ces informations sont extraites de la documentation sur les signaux complexes , dont le fil directeur est ici
http://cdmrail.free.fr/ForumCDR/viewtopic.php?f=77&t=3906&p=50499#p50499

A bientôt

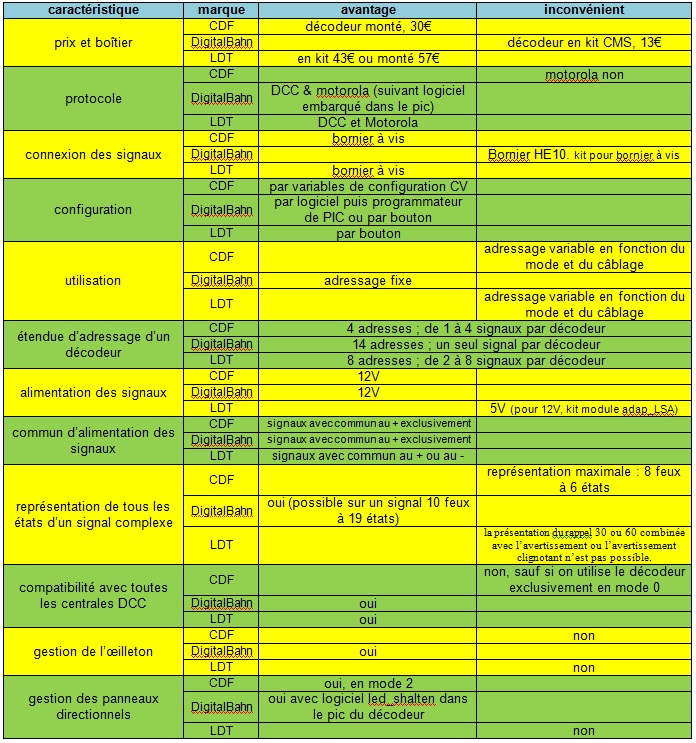

Choix du décodeur de signaux
ce tableau concerne les décodeur DigitalBahn Led-dekoder, CDF CDF80108007S et LDT-DEC-SNCF, qui sont tous les trois des décodeurs pour signaux complexes.

Dernière édition par gily le 20 Décembre 2023, 15:21, édité 2 fois au total.
gily

Messages: 1130
Inscrit le: 25 Juillet 2014, 14:32
Localisation: nord

Re: Guide de choix des décodeurs de signaux et des signaux

Messagepar jpp38 » 18 Décembre 2015, 17:56

Merci pour ce tableau bien pratique.

JP
jpp38

Messages: 11187
Inscrit le: 31 Mars 2009, 10:15
Localisation: Grenoble (Isère / Rhône Alpes)

Re: Guide de choix des décodeurs de signaux et des signaux

Messagepar xavgaz » 20 Décembre 2015, 19:45

Merci
Cela va me permettre aussi d’évoluer
Car j'ai vraiment du mal à tous comprendre pour faire ma signalisation
Amicalement Xavier
LZV 100/TR150/LH100/LI101F
LS150/RS8/LK200
Voie FLEISCHMANN en N
http://train.electrique.free.fr
xavgaz

Messages: 434
Inscrit le: 19 Février 2012, 14:56
Localisation: 44 Loire Atlantique dans le Marais Breton
