Bonjour a tous,
Oui projet un peu fou, mais il faut partir du reve et progressivement revenir au reel
alors voici le reve finalise sur CDM rail
Projet en Z, ambiance intermodal portuaire d'une iles des Philippines 1f600 Projet en Z, ambiance intermodal portuaire d'une iles des Philippines
en 2 etages toujours 2m50, 1.5 et 60 de profondeur en Z
orientation avant tout manoeuvre decor c est secondaire dans un prmier temps
Toujours un intermodal portuaire bateau/train/camion avec transport de passager
1er plateau a 1m20 de haut
Agrandir cette imageCliquez ici pour la voir à sa taille originale.

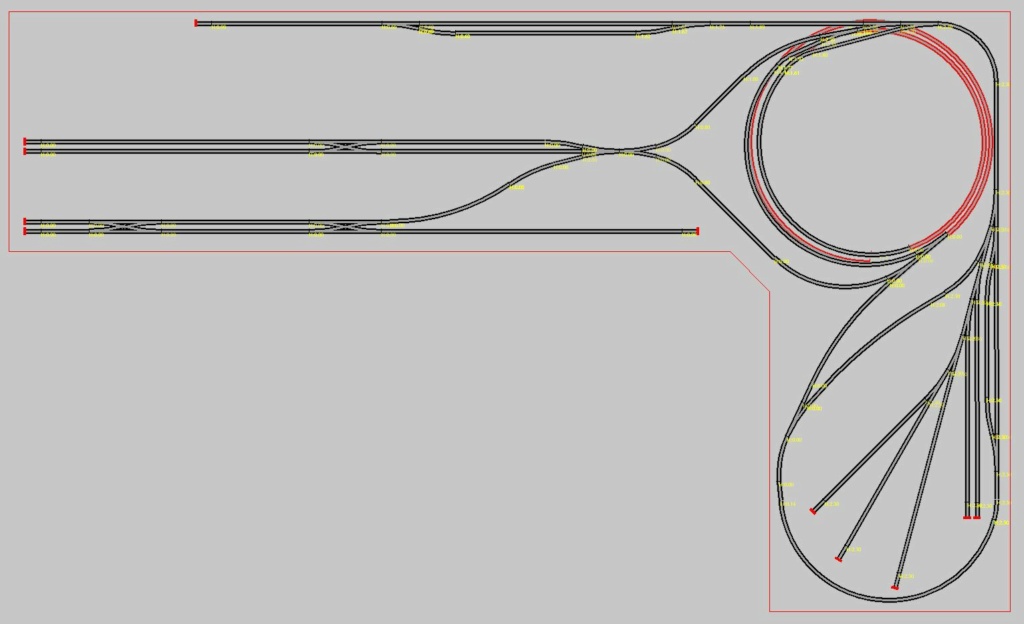

Projet en Z, ambiance intermodal portuaire d'une iles des Philippines Niveau10
a gauche le port intermodale avec 2 type de ferry, une grue lourde transbordemant un gos ferry de tranport de rame de train, max 4 wagon pour contenaire de 40'
I terminuse GAS et GAZ marque local PETRON
Au fond une pecherie avec un depart wagon frigo, une voie d evitement pour une gare terminus train regional
dans l'angle sous une montagne amovible une double helise avec une pente de 2.4% qui descend a l etage inferieur 60cm plus bas
a droite une zone indistriel approvisionne par le train en voie de terminus, principalement traitement de produit et transformation alimentaire, sucrerie, les philippines sont un GROS producteurs de canne a sucre, noix de coco, ananas, mangue (elles sont succulentes), pecherie, riz on est en asie (c est fou ma femme et ses enfants en bouffe matin-mi-soir et au snak de 10h ou 16 heureusement cela ne coute pas cher moins de 1euro le kilo en premier qualite), etc,
2em plateau en dessous
Agrandir cette imageCliquez ici pour la voir à sa taille originale.

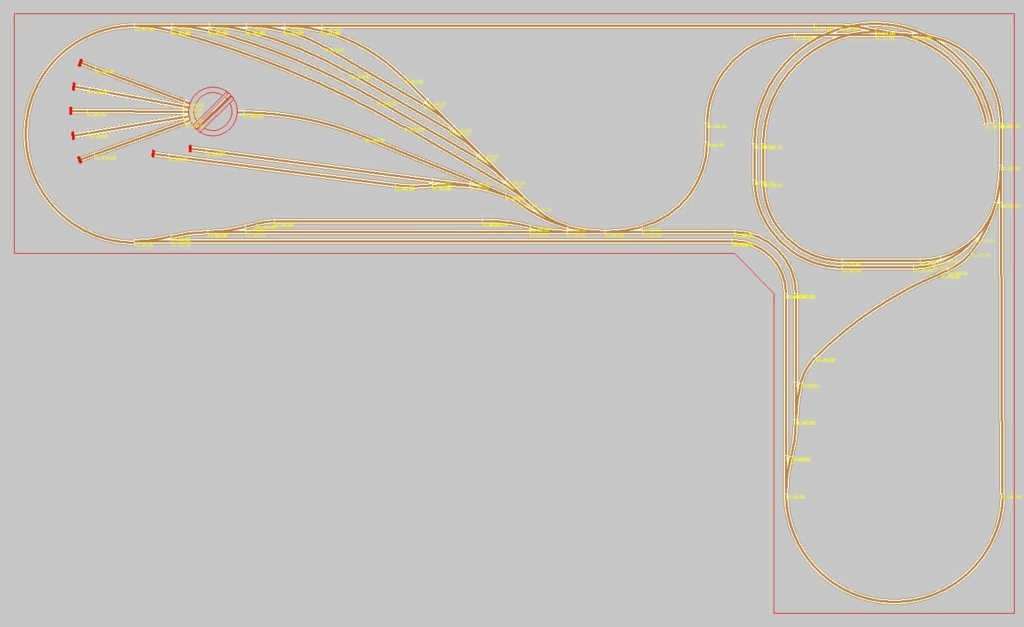

Projet en Z, ambiance intermodal portuaire d'une iles des Philippines Niveau11
A gauche une gare de tri et stokage des rames
en premier plan une voie de parade qui va jusqua droite + une voie d'evitement pour une gare train regionale
dans l angle l'helice qui permet aussi le retournement
a doite ce sera purement decoratif soit exploitation ferroviere mais plus surement canne a sucre, d'ailleur la cane sera envoye par une ptit tortillar au nveau superieur vers la sucrerie
petite maison en bambou, ferme, peut etre riziere
TOUS COMMENTAIRES ET CRITIQUES SERONT LES BIENVENUS
Ci apres les url des image poste sur le-forum-du-n.1fr1.net
https://i.servimg.com/u/f72/20/58/06/00/niveau10.jpg
https://i.servimg.com/u/f72/20/58/06/00/niveau11.jpg
