rappel de facilité de dessin avec un fond BMP

[Maxime LESAGE]

Bonjour,
Pour insérer des photos sur le forum, il faut en réduire la taille à 600 x 800 pixels, pour une capture d'écran c'est juste à insérer tel quelle.
Amicalement.
Maxime

[CC72000]

Bonjour,

Y a t’il un truc ?

Oui il y a un truc ! tous les fichiers joints sur le forum doivent faire moins de 1 Mo, que ce soit des images en jpeg, png, bmp, de fichiers pdf, lay...

[rvmer52]

Bonjour à tous
Tout d’abord MERCI pour l’explication de l’insertion des images !!
J’ai bien réussi à intégrer l’image BNP d’une partie de réseau étudier sur AnyRail .
Mon problème est que je n’arrive pas à connecter certains tronçons

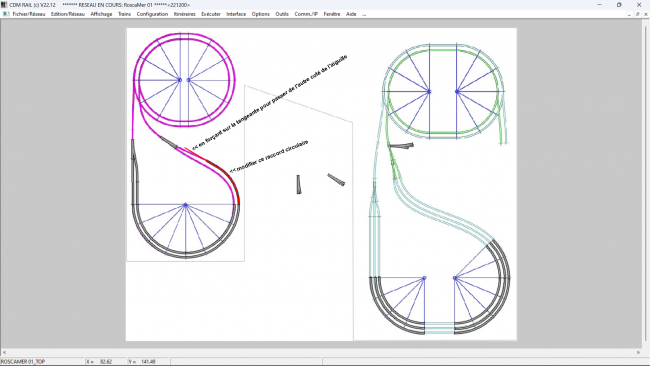

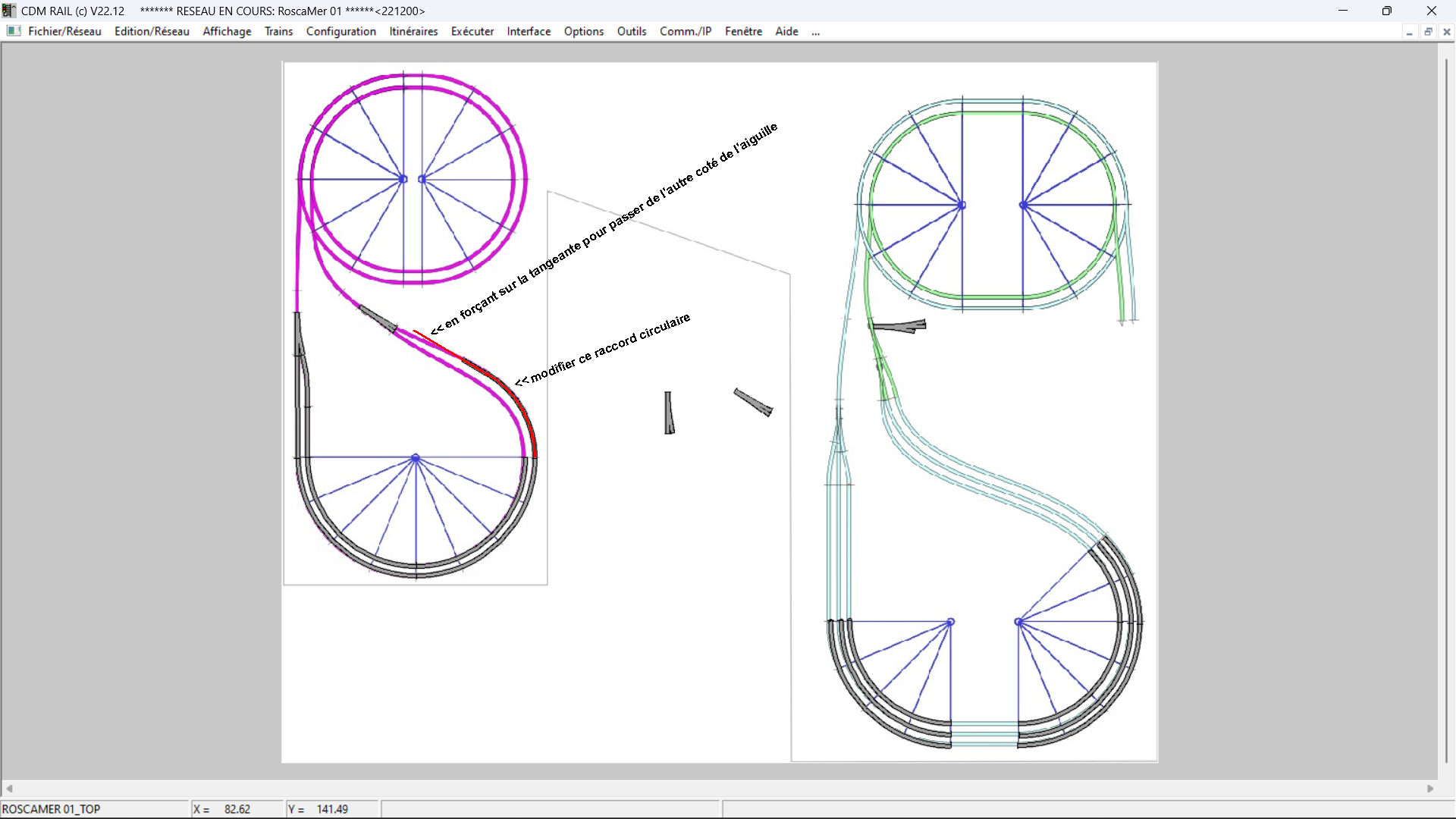

J’arrive à ce résultat !

Comment faire ?
Merci

[CC72000]

Bonjour,

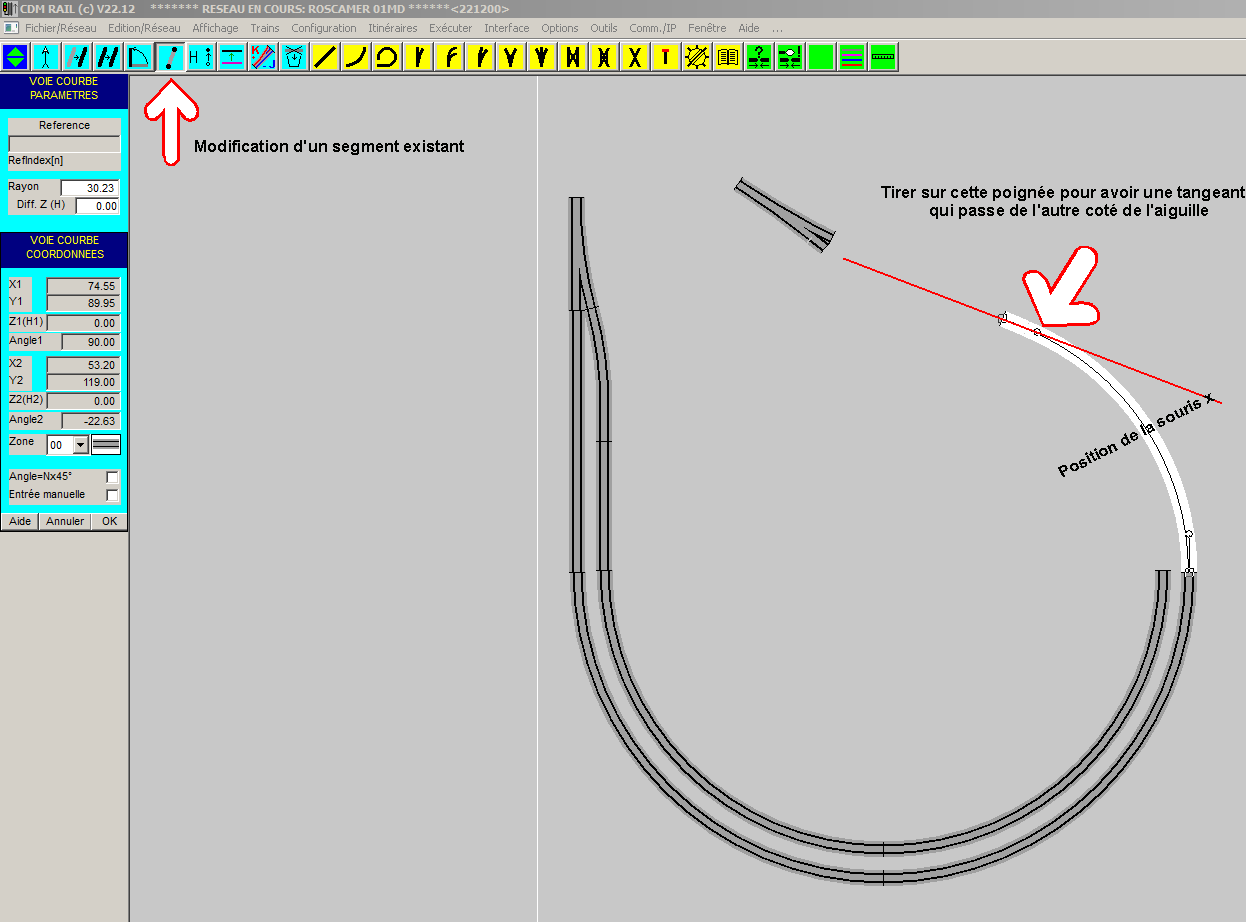

Voila ce qu'il faut faire... si tu postes ton fichier .lay ce sera plus facile pour les explications...

[Conchito]

Bonjour,

CDMrail ne sait pas générer une courbe et une contre courbe pour connecter deux éléments. Pour connecter deux éléments en automatique, il ne sait générer qu'une courbe de rayon constant éventuellement suivie ou précédée d'une droite.
Dans ton cas, il a généré un super grand cercle qui sort du cadre de tracé par le haut, qui part de l'aiguille pour aller se connecter à la courbe des doubles voies. Dans l'image suivante, j'ai réduit le décalage entre l'aiguille et la courbe pour que le grand cercle soit visible dans l'image.

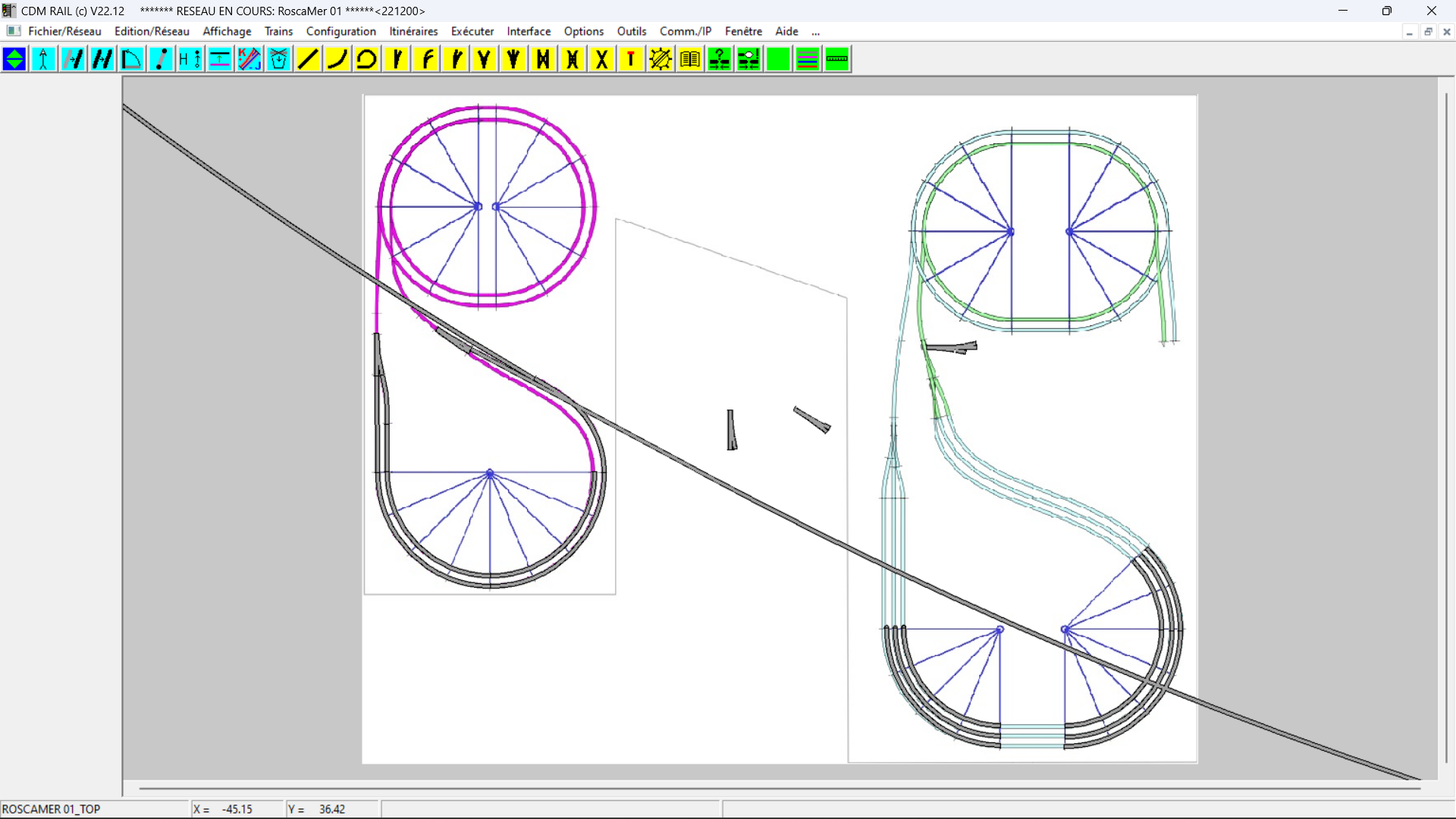

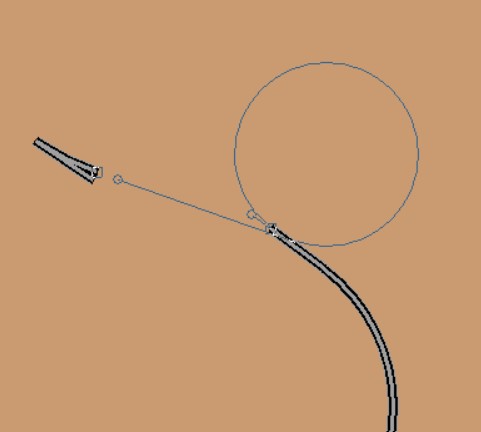

Etat actuel (disposition de l'aiguille pour montrer le cercle généré )


Une première solution serait de déplacer très légèrement l'aiguille vers le haut pour permettre de générer une seule courbe.

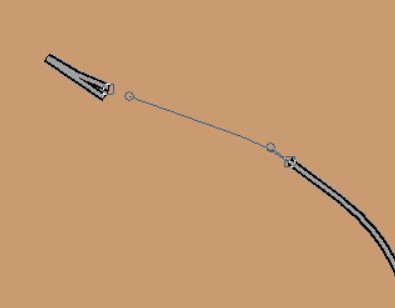

En déplaçant l'aiguille

aiguille déplacée.jpg (7.06 Kio) Consulté 1274 fois

Si il faut maintenir la position de l'aiguille (ça veut dire courbe et contre courbe dans la connexion), il faut couper le connexion en deux morceaux, en imposant éventuellement la tangente au point de raccordement des deux connexions. Chacune des deux connexion aura une courbure dans un sens différent.

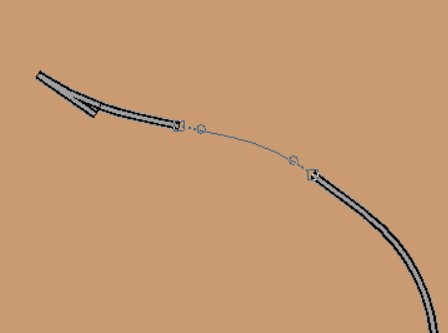

En insérant deux connexions au lieu d'une

avec coupure.jpg (8.43 Kio) Consulté 1261 fois

Voilà ce que je peux te proposer.

Cordialement

Serge

[Conchito]

Bonsoir Michel,

Nos messages se sont croisés.

[rvmer52]

Le Fichier lay demandé

RoscaMer 01.lay

(12.65 Kio) Téléchargé 48 fois

A tout hasard les voies son du Peco code 55
Merci

[Maxime LESAGE]

Bonjour,

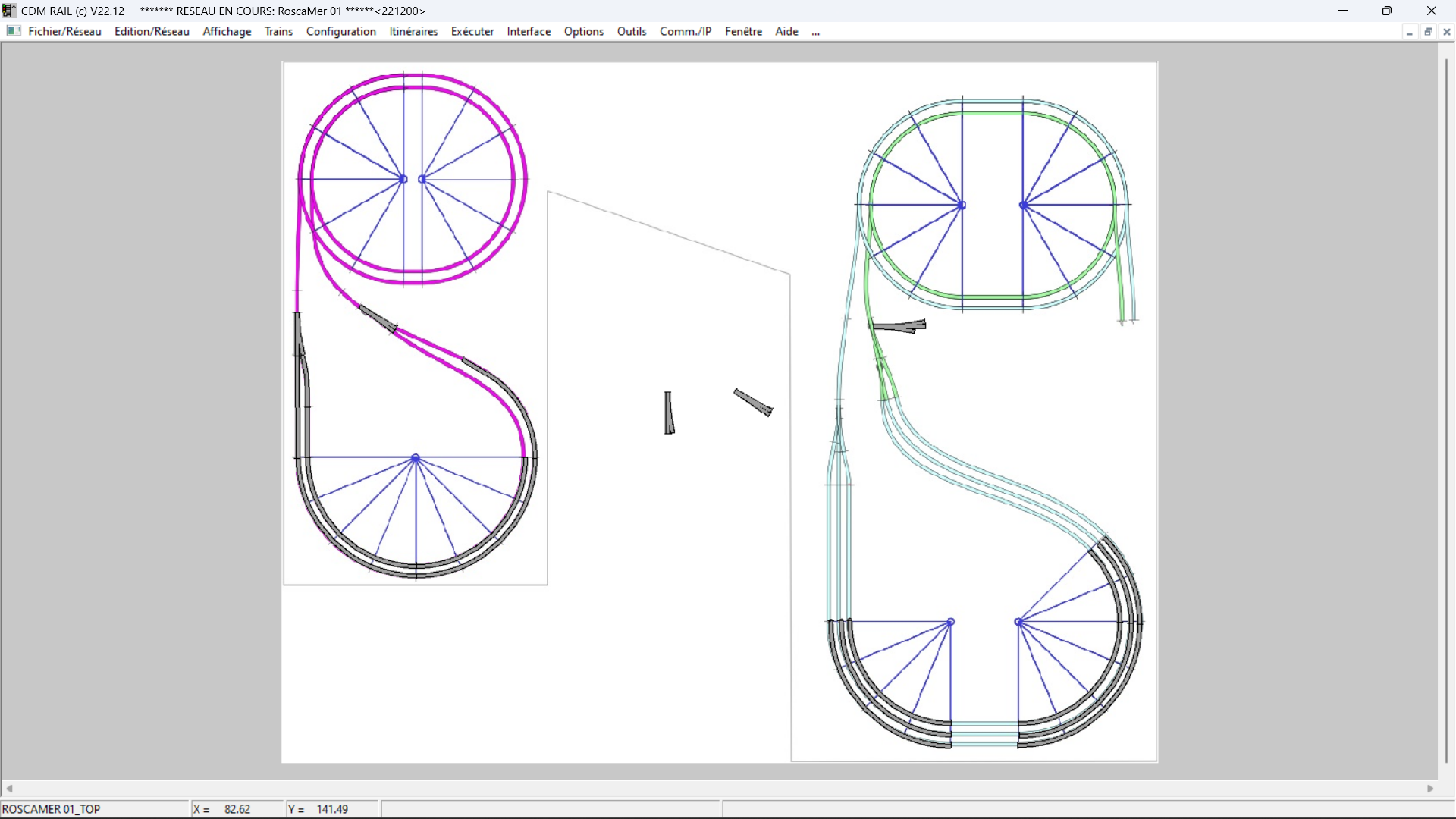

Comme expliqué ci dessus, voila la réalisation sur ton fichier.
Amicalement.
Maxime

[CC72000]

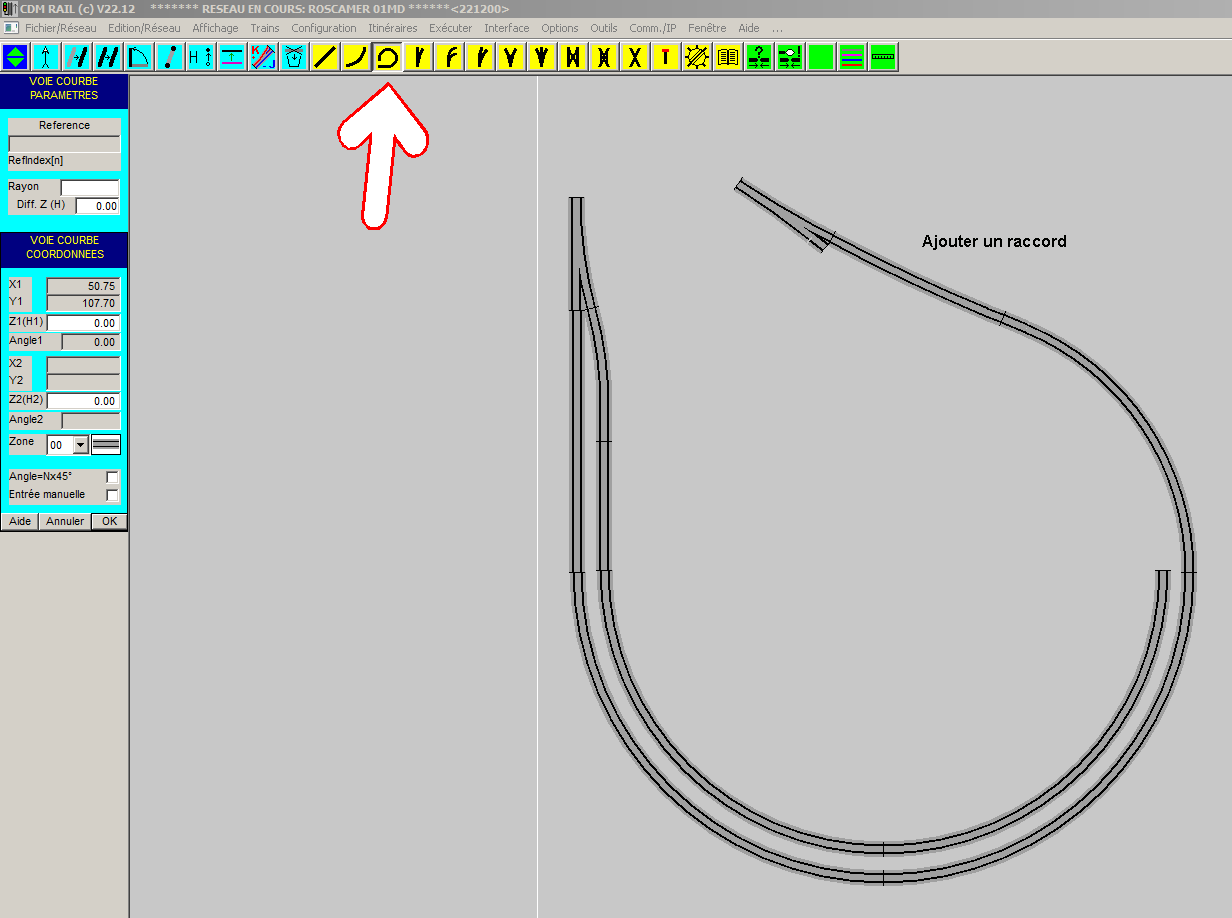

La même chose sans bouger la psotion de l'aiguille...

RoscaMer 01md.lay

(12.68 Kio) Téléchargé 48 fois

[rvmer52]

Merci à tous !
Je vais essayer de mettre tout cela en pratique !!
Ce serait chouette de créer la fonction " Lisser Flex " comme sur AnyRail si elle n'existe pas bien sûr ...
