actionneurs

[pp3402]

Bonjour Gily,
Sur un de mes Picassos, j'ai un décodeur sonore LOKSOUND 5 micro qui me permet via des actionneurs de déclencher une trompe de tunnel, ou de quai, fonctions que j'ai activées via CDM rail.
J'ai également 2 fonctions F27 et F28 qui sont des annonces en gare que j'aimerais bien déclencher à l'arrivée du train.
Comme je n'ai que 12 fonctions accessibles via CDM rail, j'ai pensé utiliser SC pour que mon picasso déclenche cette fonction.
J'ai essayé avec SC sans résultat pour l'instant.
Dans SC, est ce que le train déclencheur, et le train destinataire peuvent être identiques ?
Merci de ton aide.
Cordialement
Paul

[gily]

bonjour

oui bien sur le train déclencheur et destinataire peuvent être identiques.

créer une action avec les 3 composantes suivantes:
- déclencheur actionneur (actionneur CDM) en indiquant son adresse et son état à 1, ainsi que le train déclencheur
- condition toujours vraie
- opération: fonction F souhaitée, tempo de remise à 0 éventuelle, et indiquer le train destinataire.

dans l'écran de toutes les actions, tu sélectionnes l'action nouvellement créée , et tu peux la tester avec le bouton "Test action"

[gily]

Attention les fonctions apres F13 ne sont accessibles qu'en mode autonome (pilotage direct via xppressnet de la centrale)

[pp3402]

Ok merci, je vais retester.
Qu’entends tu par mode autonome, pour les fonctions au delà de F13 ?

[gily]

Le mode autonome c'est le pilotage sans cdm. C' est un mode de fonctionnement différent , ce qui change tout évidemment... Dans ton cas non applicable. Il y a aussi la possibilité avec SC de connecter la centrale via réseau ethernet (pour les centrales ou les interfaces équipées) dans ce cas les fonctions F12 a F32 sont envoyées a la centrale en xpressnet par le réseau ethernet sans passer par cdm . Ca s'appelle le mode hybride.

Edit : je viens de contrôler, je dois modifier le code pour que les fonctione F>12 soient envoyées à la centrale par réseau quand CDM est déja connecté à la centrale. Ce sera implanté dans la prochaine version de SC.

[pp3402]

Ok, je vais donc attendre la nouvelle version de SC.
Merci

[gily]

Quelle centrale et interface utilises tu ?
J'ai fait la modification dans SC pour envoyer les fonctions F>12 en ethernet quand CDM est connecté à SC et ca fonctionne j'ai essayé avec une loco sonore, j'ai bien les annonces en gare, les sons étendus etc... Je publierai la version prochainement.

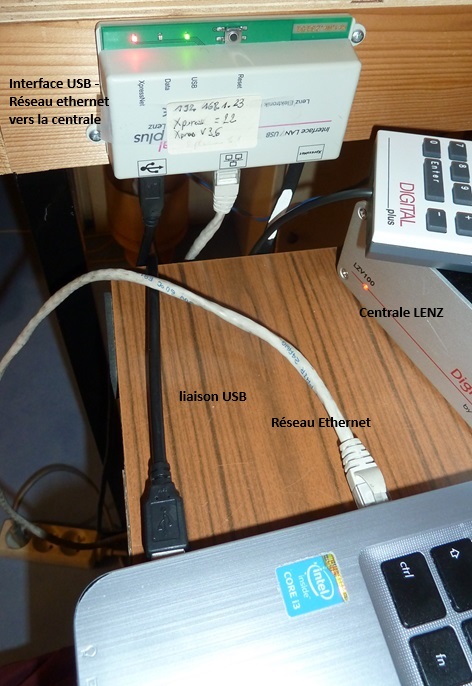

Voici pour info la méthode de raccordement en mode hybride :

Le cable noir est l'USB du PC au port USB de l'interface. Il est exploité par CDM.
Le cable blanc est le cable réseau ethernet du PC au port ETH de l'interface. Il est exploité par signaux complexes.

Les commandes de SC au réseau se font via CDM et le cable USB.
Les commandes des fonctions F>12 sont envoyées directement par SC à la centralevia interface et son port ETH (et le protocole Xpressnet).

Cela nécessite donc une interface ou une centrale doté d'un port Ethernet au protocole Xpressnet TCP (pas UDP).

[pp3402]

J’utilise un Intellibox 65500 de la première génération.
Je ne sais pas si elle est compatible.

[gily]

je viens de regarder la doc de l'intellibox, elle ne dispose que d'une interface série qui n'utilise pas le protocole Xpressnet ; mais P50 ou Loconet, elle n'a donc pas d'interface ethernet , donc çà ne fonctionnera pas pour toi.

[pp3402]

Bonjour Gily,
C'est cuit pour le mode hybride, mais est-ce que ça a une chance de fonctionner avec la nouvelle version de SC ?
