Pour ta circulation dans les deux sens en voie unique, çà s'appelle une voie banalisée, et c'est très réaliste.

Tu dois en effet ajouter une zone de détection alignée sur le signal 53 avant l'A4, ce sera plus cohérent.
Tu peux en plus rajouter (ou garder) ta zone de détection "534" entre A4 et A2. Plus on a de zones de détection et mieux c'est.

Pour le signal 55 que j'avais oublié, il faut le rajouter dans la configuration en tant que signal 2 feux, détecteur associé 532 et élément suivant A2.

Pour être bien cohérent, le signal 59 qui est un signal à 3 feux, se trouve devant une aiguille. Ce devrait donc être un signal 4 feux pour permettre d'afficher un carré. Même remarque pour le signal 63 à gauche. Le signal 67 à droite n'est pas concerné car il n'y a pas d'aiguillage en talon au delà et ce jusque un signal suivant.

Bons essais

[LETZELTER]

Bonsoir Gily,
merci pour la réponse.
Pour ce qui est des zones de détection, j'utilise un DR088 RB-CS qui permet la détection physique sur 16 sections.
Sur mon circuit j'ai 16 sections de détection (dont 2 isolées sur la boucle de retournement, via des modules 5351 de Lectix).
Si je déplace la zone 534 devant l'aiguille A4, je ne peux plus rajouter de zone réellement associée un détecteur physique à moins d'ajouter un autre DR088 RB-CS.
Peut-être que je peux me contenter d'une détection virtuelle ?
Sinon, au diable l'avarice et j'achèterai un autre DR088 RB-CS. A mon âge il ne faut plus compter !!!
Dans un premier temps je vais me contenter de déplacer la zone 534.
Pour les signaux :
63, 69, 67 sont virtuels, les autres réels et physiquement montés sur la maquette.
71 est un carré mécanique Rotomagus commandé par un servo DR 4024, 75 idem (mais non encore monté)
61 et 59 sont des 3 feux Decapod sur mat commandés par un DR 4018
Les autres feux 49,51,57,53,55 sont des 2 feux au raz du sol (blanc/violet) Decapod commandé par un DR 4018.
En 59, je dois pouvoir monter un 4 feux en changeant la cible Decapod, ou peut-être mettre le carré mécanique initialement prévu pour 75 (déjà fabriqué, mais pas placé).
Bon, mais ce sont des détails à régler après le RUN et les essais avec "Signaux Complexes".
Gilbert

[LETZELTER]

Salut Gily,
J'ai modifié mon réseau physique en déplaçant le détecteur 534 avant mon aiguille 4.
En mode CDM, tout semble bien fonctionner.
J'ai également modifié ma configuration "Signaux Complexes".
Quand je lance la BR057 sur ITI1 j'ai des erreurs qui apparaissent.
Je t'envoi les fichiers :
PROJET FONCTIONNEL_V11-1.LAY
ConfigGenerale.cfg-27-10-2022-V1
tco.cfg-27-10-2022-V1
et le Debug Debug-V10-11-ITI1-27-10-2022-V1

J'ai l'impression que "Signaux complexes" reçoit des tas d'infos parasites des détecteurs.
J'attends ton retour pour aller plus loin.
Amitiés
Gilbert

[gily]

Bonjour

le problème vient d'erreurs de modélisations.
J'ai refait la description des branches 5 et 6, suite au changement de la zone 534.
L'aiguillage 2 était mal décrit
les feux 61 et 69 aussi.
nouveau fichier de config:

ConfigGenerale.cfg.txt

(1.23 Kio) Téléchargé 36 fois

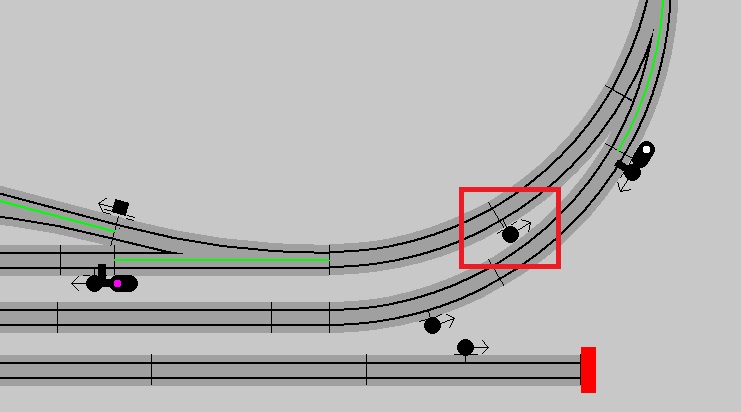

Attention, dans ton réseau CDM, il y a un détecteur parasite entouré en rouge, je n'ai pas réussi à l'enlever.

Bons essais

[LETZELTER]

Salut Gily,
merci pour ta prompte réponse. Je vais tester tout cela.
Pour le détecteur parasite, moi aussi je n'ai pas réussi à l'enlever.
Quand je serai dans un état stable, je referrai un .Lay à partir de zéro.
Amitiés
Gilbert

[LETZELTER]

Salut Gily,
bravo.


Avec tes corrections, ça marche parfaitement. J'ai pu lancer mon scénario des 3 locos qui tournent simultanément.
Petite question résiduelle, si je veux garder (au moins pour l'instant), le pilotage de mes signaux réels par CDM,
quelles adresses mettre sur les signaux dans "Signaux complexes".

Amitiés
Gilbert

[gily]

Pour garder le pilotage de tes signaux par CDM, il faut
- dans CDM , cocher dans le menu options / RUN , cocher "autoriser le pilotage des signaux"
- dans signaux complexes, pour chaque signal, mettre dans la rubrique décodeur "rien" : ca empeche le pilotage par signaux_complexes.

bon essais

[LETZELTER]

Salut Gily,
je progresse, je progresse !!
Je voudrais commander un passage à niveau sur ma boucle de retournement.
Dans la doc pages 33 à 35, j'ai trouvé une partie de la réponse.
Mais que signifie :
"La fermeture du PN est exécutée en envoyant + à l’adresse DCC 12.
L’ouverture du PN est exécutée en envoyant – à l’adresse DCC 12."
Quelle commande est envoyée dans ce cas sur l'actionneur @12 ?
Dans mon cas j'ai un décodeur Digikeijs DR4024 qui commande un servo. Pour l'actionner je dois envoyer un 0 ou un 1 à l'adresse 72.
Il doit y avoir une relation entre +/- et 0/1.

Merci d'avance pour la réponse
Gilbert

[gily]

bonjour

Une adresse pilote deux sorties (que j'appelle 1 et 2)

Quand on demande + à un accessoire sur une adresse, on allume la sortie 2 la sortie 1 s'éteint.
Quand on demande - à un accessoire sur une adresse, on allume la sortie 1 la sortie 2 s'éteint.
Voir la doc page 49

Edit: je viens de changer dans la V4.73 la possibilité de piloter par une valeur numérique 0 1 ou 2 les PN au lieu de - et +
et en impulsionnel ou non:


il y a aussi les boutons de test qui permet de tester les deux sorties.

attention, en non impulsionnel, si c'est une bobine, on peut griller le moteur !!!
(la commande est maintenue)

bon essais.

[LETZELTER]

Salut Gily,

toujours efficace et rapide !!
J'ai installé la dernière version V4.73.
Après quelques tâtonnements ça fonctionne.
Dans mon cas pour le PN, avec la DR 4024, il faut @ 72 Fermeture 2, Ouverture 0
Pour l'instant c'est donc 20/20 coté CDM + Signaux complexes

J'ai quelques soucis de roulage à basse vitesse à corriger dus à l'alimentation des coeurs d'aiguilles qui n'est pas faite sur certains aiguillages.
J'avais prototypé un montage électronique à base de bascule HC74, qui se branche en parallèle du décodeur 10836 de Roco que j''utilise pour les aiguilles.
Ca marche nickel, reste plus qu'à en câbler un ou deux de plus.
Après le Soft repassons au Hard qui est d'ailleurs plus ma spécialité !!
