Client Comm:IP pour la gestion de la signalisation complexe

[gily]

bonjour

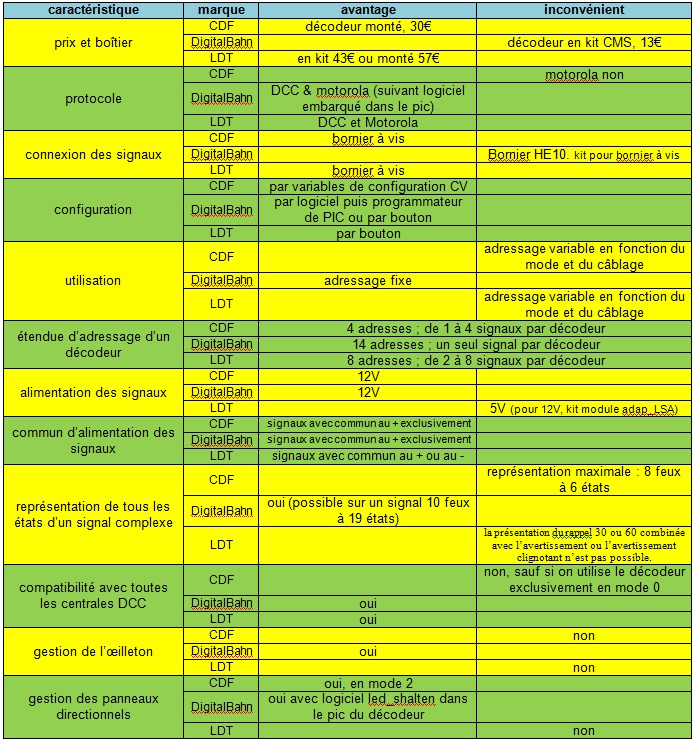

J'ai compilé ci dessous un tableau comparatif des décodeurs de signaux LDT, CDF et DigitalBahn (extrait de la doc sur les signaux complexes),
il peut servir comme guide de choix.

[img]


[/img]

Salutations

[jpp38]

Bonjour,

Intéressant. Merci pour cette compilation.
Il serait intéressant (pour l'alimentation), d'ajouter si ça pilote les signaux en "+ commun", "- commun", ou les deux.
Par exemple, le CDF ne pilote que le "+ commun", et c'est carrément dommage.

Ca vaudrait le coup de mettre ce tableau dans la rubrique "Réseau réel: les signaux réels".

JP

[gily]

bonjour JPP.

Oui c'est un tableau qui regroupe un certain nombre de critères à connaître pour différencier les décodeurs de signaux. Je n'ai "volontairement" pas mentionné le décodeur Leb modélisme car il n'est plus commercialisé.

Je clarifierai cette histoire de + et - commun en modifierai le tableau demain et je le mettrai dans la rubrique des signaux réels.

A bientôt

[gily]

Bonjour JPP

j'ai modifié le tableau ci dessous. par contre je n'ai pas les droits de poster de sujet dans réseaux réels/pilotages des signaux réels. Les sujets sont verrouillés.

Salutations

[jpp38]

Bonjour,

J'ai testé avec tes permissions, et en principe, tu peux créer un nouveau sujet à ce niveau...

[gily]

merci

voilà qui est fait

[gily]

Bonjour

voici une vidéo qui montre le franchissement d'un sémaphore clignotant. (on remarque que ce feu est équipé de leds et non plus de lampes, du coup
il n'y a pas le phénomène d'allumage et extinction progressifs)

https://www.youtube.com/watch?v=aRBa4xMe1cg

à la fin de la vidéo, on voit le carré qui protège du convoi de la voie en cisaillement

A bientôt

[jpp38]

Bonjour,

Bel exemple . Merci.

JP

[Fredo38]

Bonjour à tous,

On a enfin reçu après quelques péripéties notre signal de type C nous permettant, en principe, d'aller un peu plus loin avec CDM-Rail.

Ce signal est relié à un décodeur CDF programmé suivant le mode 4.
Nous avons mis en ligne une petite vidéo qui montre le fonctionnement simple à partir de la commande LH100 (désolé pour le bruit de fond):

https://www.youtube.com/watch?v=YAgZc8wf8wA&feature=youtu.be

Ensuite, on est passé au pilotage de ce même signal avec CDM-Rail en utilisant le type CDF (valable pour un signal 3 feux normalement). On voit sur la petite vidéo suivante que l'on arrive à piloter 3 feux au choix.

https://www.youtube.com/watch?v=-DW-Cd66roc&feature=youtu.be

Maintenant pour piloter complètement ce signal il faut utiliser le client COMM/IP, mais là on a plus rien réussi à faire.
J'ai essayé de suivre la doc dans le pdf correspondant, mais il faut bien admettre que je n'ai rien compris
Il semble bien que l'on arrive à démarrer le serveur COMM/IP, ensuite on lance le fichier signaux_complexes.exe, mais là il semble qu'il ne se passe rien.
Ensuite, partout où on clique dans le menu Comm/IP, on obtient des messages d'erreurs Ensuite lorsque l'on arrête tout, le fichier signaux_complexes.exe a disparu du répertoire
Dans la doc, il est aussi marqué que l'on peut faire un pilotage d'essai "depuis le programme client sans programmation depuis le menu « opérations/commande accessoire »", mais je ne lai pas trouvé
La seule chose que j'ai cru comprendre est que le pilotage du signal doit se faire à partir d'un actionneur

Est ce qu'il faut mettre le répertoire "signaux_complexes" dans un emplacement précis
Finalement, est ce quelqu'un peut m'expliquer déjà en détail la procédure à suivre

Merci,
A+,
Fredo

[gily]

Bonjour Fredo et bravo pour ton initiative pour t'attaquer aux signaux complexes.

Bon. Ta vidéo publiée qui montre le pilotage du décodeur CDF va m'aider à voir si j'ai correctement piloté ce décodeur
dans le programme client, j'y reviendrais dans un message ultérieur. Pour l'instant je rédige juste une réponse rapide à ton message.



Voici comment tester le programme client en pilotant directement le feu:
- lancer CDM rail, lancer le serveur d'interface (interface/démarrer un serveur), puis lancer le serveur client. (comm IP/démarrer le serveur comm IP).
pas besoin de charger un LAY.

toutes les manipulations suivantes se font depuis le programme client "signaux_complexes".
- lancer le programme client signaux_complexes. Il doit afficher "client démarré".

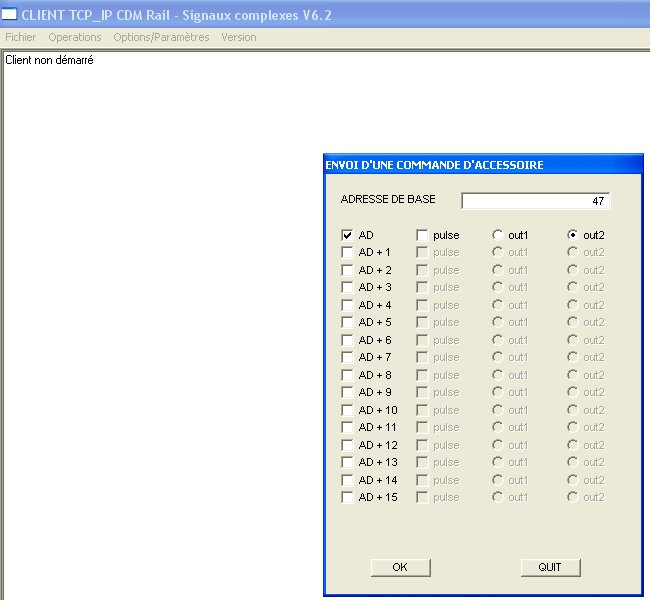

- choisir le menu opérations/commande accessoires? une fenetre s'ouvre:

renseigner l'adresse de base du signal (et non pas de l'accessoire) dans ton cas, le signal est ) l'adresse 47.
Cocher la première ligne AD : çà permettra d'envoyer la commande OUT1 ou OUT2 de l'adresse 47
choisir si on pilote la sortie OUT1 ou OUT2 de l'adresse 47 en cliquant sur out1 ou out2
même chose pour l'adresse AD+1 soit 48.
laisser pulse décoché.
puis cliquer sur OK, le signal devrait changer d'aspect en fonction de la combinaison souhaitée.

Si çà fonctionne, c'est que le signal est piloté par l'intermédiaire du programme client ce qui est déja une bonne chose

Ensuite on verra pour la suite, mais pour piloter un signal CDM en automatique, tu dois écrire du code programme dans le programme client, ce qui signifie
qu'il faut installer DEVC++ évidemment pour pouvoir compiler ton code source.

Le pilotage du signal dans le programme client ne se fait pas à partir d'un actionneur, mais de l'environnement du feu CDM associé au programme client + les aiguillages. Je pense que ton problème réside dans le fait que tu n'as pas associé d'adresse complexe à ton signal: un signal physique complexe doit avoir une adresse CDM et déclarée dans CDM, et aussi une adresse complexe différente, qui sera utilisée pour piloter le feu, qui est l'adresse du décodeur (exemple 46 dans ton cas). Si tu ne fais pas çà, CDM va envoyer une commande au feu sur l'adresse 46 et le programme client aussi. Donc dans CDM, il faut mettre une "fausse adresse" ou adresse virtuelle sur ce signal sur laquelle rien n'est branché pour éviter le conflit. C'est le programme client qui fera la liaison entre l'adresse virtuelle de CDM et se chargera de piloter le signal complexe. Ensuite il faut écrire le code de pilotage de ton signal dans le programme source du client. (les exemples de pilotages de feux donnés ds le programme source c'est pour mon réseau)

Le programme signaux_complexes qui disparaît ?! çà me fait pense à un antivirus qui déplace le fichier en quarantaine non?!

Bon c'est pas simple je sais (mais ce sont des signaux complexes hein)


A bientot
