Non, il n'y a pas de conséquence sur la cohérence de la signalisation dans CDM si on change la signalisation dans SC.
La signalisation CDM ne concerne que CDM, elle est obligatoire pour fixer les cantons.
La signalisation SC ne concerne que SC, elle est optionnelle, mais elle doit bien sur être réaliste.
Il n'y a aucun lien entre les deux signalisations CDM et SC.
Cela est indiqué dans la notice à la pages 12 à 14 § fonctionnement

[philippe30]

OK en effet un signal géré par SC doit respecter des règles d'implantation et ne peut pas être mis n'importe ou et ainsi la signalisation entre CDM et SC reste cohérente.

[philippe30]

Bonjour Gily,


Je suis à nouveau sur la signalisation sur mon reseau d'essai et j'essaie de connecter un signal : carre - sémaphore - vert , avertissement - œilleton et ralentissement avec un décodeur CDF.
En fait pour arriver à avoir en même temps le ralentissement et un autre signal il faut considérer que le signal regroupe sur un même panneau deux signaux distincts :
un signal principal avec carré, sémaphore, avertissement et voie libre et oeilleton, et un signal auxiliaire avec le ralentissement.
Cela marche à priori mais je me demande comment paramétrer cela dans SC : un seul signal ou 2 signaux et comment traiter les adresses.

Par ailleurs j'ai un message d'erreur dans SC que je ne comprends pas :

Avertissement 47 : un evt aiguillage 100 non déclaré a été reçu
Avertissement 47 : un evt aiguillage 99 non déclaré a été reçu
Précieusement ces adresses correspondent au signal principal.

Merci de tes lumières.

[gily]

Bonjour

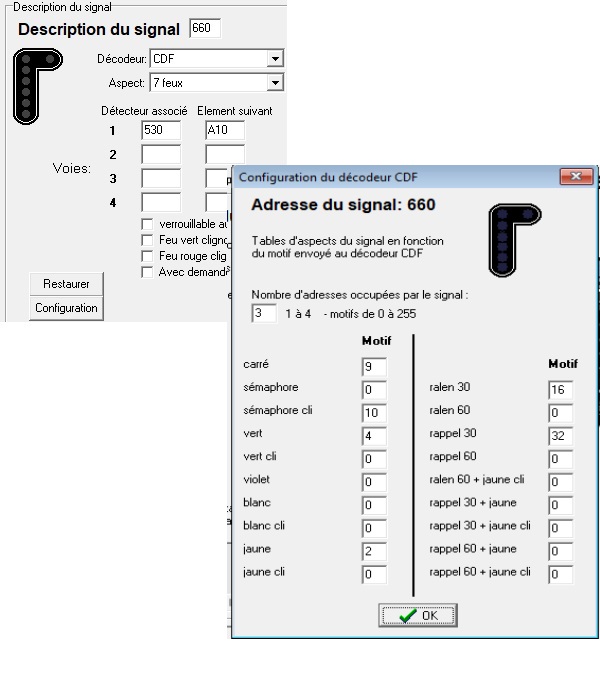

si l'adresse de base du signal sur le décodeur est 660, il doit être configuré comme cela
avec sa table associée.

Voir la notice a la rubrique "spécificités du décodeur CDF"
Avec le sémaphore à 1, et pas à 0
Je viens de voir que le sémaphore cli reprend sa valeur à 10.... Je vais regarder à cela, mais çà ne doit pas avoir de conséquence.

A noter que ce décodeur n'a pas été testé,tu seras donc le test

Noter également que CDF ne procède plus à aucune vente depuis le mois de juin.

[EDIT] je viens de corriger un bug sur la saisie du motif pour le sémaphore, je vais publier une version provisoire ici dès ce soir.

Autre info cette fois ci pour le décodeur LEB: il ont sorti un nouveau décodeur (enfin le même mais nouveau logiciel interne) qui n'est plus compatible avec l'ancienne version. Il comprend un mode binaire et linéaire. Je viens d'écrire le pilotage pour la prochaine version de SC.

Tiens moi au courant.

[gily]

Voila la version provisoire 8.9 Êta (EXE uniquement) à recopier dans le rep de SC.
Elle corrige le motif du sémaphore, et contient le nouveau décodeur LEB.

[philippe30]

Bonjour Gily,

J'ai lu et relu la documentation mais je n'arrive pas à faire fonctionner ce signal.
Concrètement le signal à 3 adresses -:
98 : + Ral60
98 : - rien (pour éteindre Ral60)
99 : + Sémaphore +œilleton
99 : - carré
100 : + Voie libre + œilleton
100: - Avertissement +œilleton
Cela fonctionne avec ma centrale LZV200 et la commande LH101.
Lorsque je paramètre le signal dans SC sur 3 adresses : décodeur CDF mode 4 avec les entrées S3 à S8 (adresses 98,99 et 100) aspect 7 feux
et que je teste le signal dans SC voila quelques réponses du logiciel :
sur signal 98 je demande Ral 60 , le logiciel indique

"Signal CDF: ad98=ral 60
Avertissement 47 : un evt aiguillage 98 non déclaré a été reçu"
mais rien ne se passe sur le signal.

autre exemple si je demande au signal 98 avertissement, le logiciel indique

"Signal CDF: ad98=jaune
Avertissement 47 : un evt aiguillage 100 non déclaré a été reçu"
mais rien ne se passe sur le signal

autre exemple si je demande au signal 98 carre , le logiciel indique

"Signal CDF: ad98=carré
Avertissement 47 : un evt aiguillage 99 non déclaré a été reçu"
par contre là le signal passe en sémaphore avec œilleton

Systématiquement il y a ce message indiquant un éventement sur un aiguillage non déclaré dont l'adresse correspond au signal, qui m'intrigue.

[philippe30]

Bonjour Gily,

J'ai lu et relu la documentation mais je n'arrive pas à faire fonctionner ce signal.
Concrètement le signal à 3 adresses -:
98 : + Ral60
98 : - rien (pour éteindre Ral60)
99 : + Sémaphore +œilleton
99 : - carré
100 : + Voie libre + œilleton
100: - Avertissement +œilleton
Cela fonctionne avec ma centrale LZV200 et la commande LH101.
Lorsque je paramètre le signal dans SC sur 3 adresses : décodeur CDF mode 4 avec les entrées S3 à S8 (adresses 98,99 et 100) aspect 7 feux
et que je teste le signal dans SC voila quelques réponses du logiciel :
sur signal 98 je demande Ral 60 , le logiciel indique

"Signal CDF: ad98=ral 60
Avertissement 47 : un evt aiguillage 98 non déclaré a été reçu"
mais rien ne se passe sur le signal.

autre exemple si je demande au signal 98 avertissement, le logiciel indique

"Signal CDF: ad98=jaune
Avertissement 47 : un evt aiguillage 100 non déclaré a été reçu"
mais rien ne se passe sur le signal

autre exemple si je demande au signal 98 carre , le logiciel indique

"Signal CDF: ad98=carré
Avertissement 47 : un evt aiguillage 99 non déclaré a été reçu"
par contre là le signal passe en sémaphore avec œilleton

Systématiquement il y a ce message indiquant un éventement sur un aiguillage non déclaré dont l'adresse correspond au signal, qui m'intrigue.

En pratique je constate aussi que si je demande à SC une position du signal qui n'est pas paramétrée (comme par exemple vert clignotant ou blanc,...) SC indique en retour :
Signal CDF: ad98=vert cli
Signal CDF: ad98=blanc
mais pas de message d'erreur, par contre un message d'erreur systématique pour les motifs paramétrés.

[gily]

bonjour
je vais regarder cela.

Autre chose importante : as tu décoché "autoriser le pilotage des signaux" dans les options de CDM Rail.
Les signaux pilotés par SC ne doivent pas figurer dans le plan des adresses des signaux de CDM.

Dans le cas ou tu as des signaux pilotés par CDM (donc 3 feux) (il faut bien sur cocher "autoriser le pilotage des signaux", les signaux qui sont pilotés par SC ne doivent pas avoir d'adresse dans CDM

En attendant tu peux piloter les sorties depuis SC par la "commande d'accessoires" en haut à droite et mettre en adresse
98 puis droit ou dévié pour piloter le ralen 60 ou l'éteindre, idem avec les adresses 99 et 100.

je réponds tout à l'heure sur la table de pilotage.
Je suis actuellement en vacances dans la loire pour visiter les chateaux C'est pour cela que je ne réponds que le soir.

[gily]

Bon voila la table de pilotage correcte pour le signal à 9 feux (bouton configuration du signal):
Carré 4 (correspond à 00 01 00) soit la sortie 1 (-) de l'adresse 99
Sémaphore 8 (correspond à 00 10 00) soit la sortie 2 (+) de l'adresse 99
Vert 32 (correspond à 10 00 00) soit la sortie 2 (+) de l'adresse 100
Avertissement 16 (correspond à 01 00 00) soit la sortie 1(-) de l'adresse 100
Ralen 60 : 2 (correspond à 00 00 10) soit la sortie 2 (+) de l'adresse 98
Mettre les autres cases à 0 (ce sont des aspects non utilisés)

SC ne prévoit pas de code d'extinction du ralen 60. En principe le décodeur doit l'éteindre s'il reçoit un autre aspect.
Si pas je modifierai la séquence.

J'ai trouvé l'origine des messages "un evt aiguillage xxx a été reçu", il y avait une erreur dans le pilotage du signal vers CDM qui était déclaré comme un aiguillage (alors que c'est un signal), j'ai corrigé cela dans la version ci dessous:


Donc tiens moi au courant

[philippe30]

Bonjour Gily,

Je te souhaite de bonnes vacances et surtout des belles visites de nos splendides châteaux le long de cette belle Loire.
J’arrête de t’embêter et pour tout te dire moi aussi je vais partir un peu donc on reparle de cela un peu plus tard.... après les vacances
