Client Graphique Signaux_complexes_GL

[stephane6070]

Bonjour à tous,

Je suis Stéphane, le concepteur du décodeur pour 4 signaux complexes.
Je me joins à vous pour suivre le fil et répondre à vos éventuelles questions sur le décodeur.

J'en profite pour remercier Frédéric pour son travail sur l'interface de commande.

Amitiés,
Stéphane R.

[Gervais Choloux]

Bonjour à tous,

Je suis Stéphane, le concepteur du décodeur pour 4 signaux complexes.
Je me joins à vous pour suivre le fil et répondre à vos éventuelles questions sur le décodeur.

J'en profite pour remercier Frédéric pour son travail sur l'interface de commande.

Amitiés,
Stéphane R.

J'ai équipé mon réseau avec 8 décodeurs de Stéphane mais sans utiliser signaux complexes, fonctionnement tip top

[Pat18]

Bonjour à tous,
je suis en "train" d'expérimenter un petit réseau d'essais avec cdm, je suis confronté à une bizarrerie avec GL 8.43, en configuration aiguillage SC ne prends pas en compte les "A" pour aiguille, il me mets systématiquement 0Z buttoir, et çà, sur P,S ou D. ?? alors qu'ils sont dans la cfg des branches. Vous avez dit bizarrr ? Par ailleurs, pour les détecteurs Ravaut, si j'ai bien compris ...?, ils fonctionnent avec deux adresses pour un signal à seize états, mais sur SC il faudrait une adresse pour deux états, en sélectionnant "décodeur SR", sinon SC considérerait que les adresses sont à cheval avec le signal suivant, est ce bien çà ?
Si quelqu'un avait avait une petite réponse, surtout les spécialistes je suis preneur.
Un grand merci par avance, et certainement viendront d'autres questions, pour sur.

[gily]

bonjour Pat.
C'est bizarre que signaux complexes ne prenne pas en compte le A quand tu changes en édition... Je viens de vérifier (sur ma 8.44)
il faut par exemple mettre "A3S" çà veut dire Aiguillage 3 position dévié.

Tu peux aussi importer le réseau CDM rail qui te crée automatiquement la config, dont les aiguillages

Pour les décodeur SR, un signal à 9 feux prend 8 adresses,dans SC, quelquesoit le nombre de feux, il prendra 8 adresses.
Ensuite on renseigne le motif pour les deux sorties des adresses.
Evidemment les signaux et les aiguillages ne doivent pas se chevaucher. Mais la vérif est faite quand on lance une vérification de la cohérence, ce qui est aussi fait au démarrage.

[stephane6070]

Bonjour à tous,
Par ailleurs, pour les détecteurs Ravaut, si j'ai bien compris ...?, ils fonctionnent avec deux adresses pour un signal à seize états, mais sur SC il faudrait une adresse pour deux états, en sélectionnant "décodeur SR", sinon SC considérerait que les adresses sont à cheval avec le signal suivant, est ce bien çà ?

Ce que je peux répondre pour mes décodeurs (sans prendre en compte SC qui a un fonctionnement propre semble-t-il) :
Il peut afficher jusquà 16 états par signal ==> donc 8 accessoires pour un signal.
Il y a 4 feux gérés sur une platine ==> 8accessoire * 4 = 32 accessoires au maximum pour une platine 4 signaux.
Ces 32 accessoires sont consécutifs (pas d'accessoire inutilisé entre deux).

Si par hasard votre signal n'utilise pas les 16 états, il est possible de diminuer le nombre d'états qui lui sont attribués. Par exemple, pour 6 états, il occupe 3 accessoires. Et le signal suivant occupera les accessoires immédiatement consécutifs....
A tout hasard, je mets le lien vers mon site qui explique tout cela....
http://stephane.ravaut.free.fr/Train_miniature/Decodeurs/Decodeur_DCC_Signaux_complexes_SNCF.html

Bon, maintenant pour l'utilisation de SC, je crois comprendre qu'il faut forcément utiliser 8 accessoires (et donc 16 états par signal) ? Mais c'est une supposition.

[gily]

Bon, maintenant pour l'utilisation de SC, je crois comprendre qu'il faut forcément utiliser 8 accessoires (et donc 16 états par signal) ? Mais c'est une supposition.

oui c'est tout à fait cela. La sélection du décodeur SR pour un signal réserve 8 adresses, quel que soit le nombre de feux du signal. Pour les signaux qui n'affichent que 3 4 5 6 7 feux, il suffit de ne pas remplir les dernières adresses qui ne sont pas utilisées dans le tableau de sélection.

Il est vrai que j'aurais pu faire choisir le nombre d'adresses pour optimiser le signal comme je l'ai fait pour d'autres décodeurs. Peut être dans une prochaine version

[Pat18]

Bonjour à tous,
merci gily, j'ai essayé la 8.44 mais cela est identique GL ne prends toujours pas les "A" en compte qu'ils soient n'importe ou, l'écriture ne se fait pas sur la ligne, j'ai réessayer avec diverses Versions de GL que j'ai gardé sous le coude et la dernière qui fonctionne avec les "A" c'est la 8.31 qui me donne syntaxe correcte.Pourquoi çà ..? J'ai fait P, S, D, A301, A301A, A301P, A301S ect..... rien à faire.
Par contre, en ce qui concerne les décodeurs Ravaut, effectivement ça serait bien de pouvoir les faire fonctionner avec seulement deux adresses par signal pour seize états.
Je vais continuer à essayer.
Et encore merci à toi, amitié.

[Pat18]

Bonjour à toi stéphane,
j'ai bien la doc depuis que j'ai les décodeurs, mais c'est le fonctionnement croisé avec GL ou je voulais ètre certain que j'avais tout compris.
Merci encore.

[gily]

bonjour Pat

je ne sais pas si parles de l'édition des branches ou des aiguillages

Pour les branches : dans les lignes, on écrit soit un aiguillage , soit une adresse de détecteur, séparés par des virgules

exemple :
A10,A12,513,516,A10

mais ceci est incorrect:
A10P,A12S,513,A10S

Pour les aiguillages, on les déclare en décrivant les éléments connectés aux extrémités:
par exemple dans les champ P,S ou D : on peut écrire 18P ou 18S ou 18D
mais on ne met pas de A...
ce qui différencie un aiguillage ou un détecteur dans les champs P S D, c'est de faire suivre l'adresse par P S D.

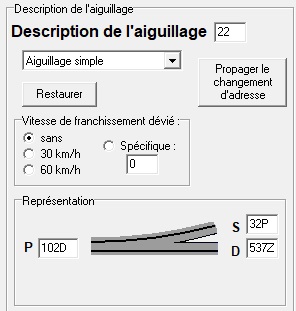

j'espère que çà t'aide. Voici un exemple ci dessous


Pour le décodeur, attention ; une cible de 9 feux aura de toutes façons besoin des 8 adresses.
Mais il est vrai que pour les cibles plus petites, 2 3 ou 4 ... adresses sont suffisantes.
Je garde çà sous le coude pour une prochaine version

[Pat18]

Bonjour Gily,
je suis désolé d'avoir abusé de ton temps, et pour rien, j'ai du avoir un paramètre dans mon propre logiciel qui voulais absolument me faire figurer le "A", voilà. Prise de tete pour rien.
Puisque je suis sur le fil, autres questions avant d'attaquer les signaux, un signal sur "rien"suppose qu'il n'y a pas de décodeur, hors est ce utile de spécifier le nombre de feux (2, 3, 4...),
en ce qui concerne l'adresse du signal suivant se fait elle à la suite ou considère t on + 8 (ravaut). les états n'étant pas précisés, comment SC peut il savoir si c'est un avertissement, ralentissement ou RR tout étant virtuel. Faut il le faire figurer sur le tco ?.
Dans la doc il est stipulé qu'avec cdm mode itinéraires les aiguilles sont orientées un canton avant ce qui est trop tard pour l'affichage d'un ralentissement, ne pourrait t on pas améliorer la chose dans cdm, afin d'avoir un choix plus étendu à 2, 3, 4... cantons en amont.
C'est encore beaucoup de questions de ma part, avant le début du réseau définitif, qui fera suite à celui test actuel.
Encore merci à toi.
Patrice.
