Client Comm:IP pour la gestion de la signalisation complexe

[gily]

Information pour les signaux belges

Le décodeur de chez digitalBahn peut piloter les leds indépendamment de toute logique. Elles deviennent indépendantes. Pour celà,
il faut équiper le programme "led schalten" dans le pic. Chacune des 10 leds est programmable en fonction marche arrêt.
C'est le programme client qui devra donc éteindre ou allumer les leds en fonction de la logique nationale souhaitée. Evidemment,
le programme devra gérer le clignotement éventuel.

Pour les signaux français, je compte utiliser ce programme pour piloter les signaux directionnels placés au dessus des signaux.
On peut par exemple également faire allumer ou éteindre un TIV conditionnel

voici l'adresse du lien : http://www.digital-bahn.de/bau_led/led_schalten.htm

la même page traduite en français par gogole:

https://translate.google.fr/translate?sl=de&tl=fr&js=y&prev=_t&hl=fr&ie=UTF-8&u=http%3A%2F%2Fwww.digital-bahn.de%2Fbau_led%2Fled_schalten.htm&edit-text=&act=url

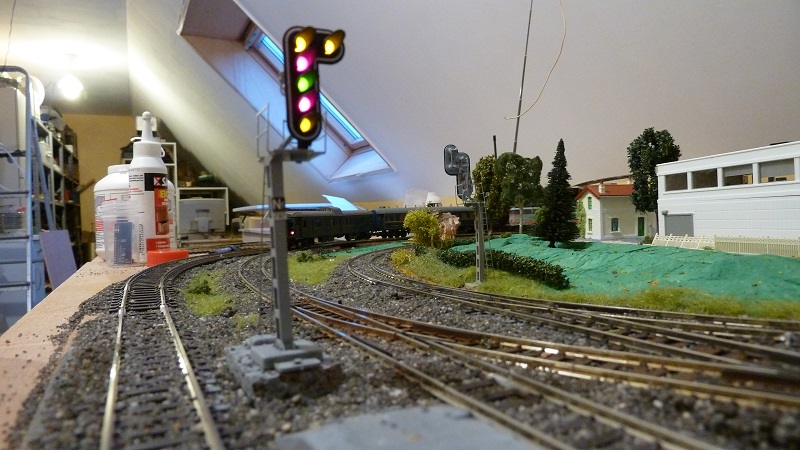

Avec ce programme PIC de gestion individuelle des leds, on pilote comme on veut les leds d'un signal.. Exemple ici d'un "test lampes"

[Guytoonet]

Bonjour les spécialistes,

Un des copains avec qui je fais de la 3D, m'a posé une question.
Il est un des utilisateurs du système Ladybird et il demande:
Avec CDM-rail et les modules de commande, quel est le pôle commun pour alimenter les signaux?
Avec son système, c'est le positif.

G.

[gily]

Bonjour!!

Le commun à partir duquel les leds des feux sont alimentés doit être compatible avec le décodeur sur lequel il sera branché.

Ensuite, le décodeur doit être compatible, soit directement avec CDM pour l'utiliser avec le système BAL simple, soit avec le programme client qui pilotera le décodeur de façon adéquate.

Donc, on peut très bien avoir un feu dont le commun est au + pourvu que le décodeur délivre un commun au + et pilote les leds du feu par le -
On peut très bien aussi avoir un feu dont le commun est au - pourvu que le décodeur délivre un commun au - et pilote les leds du feu par le +

En résumé, le commun d'alimentation des feux n'a rien à voir avec le compatibilité de CDM, mais avec le décodeur oui, et c'est uniquement matériel, pas logiciel.

pour ladybird, je crois que c'est un logiciel d'exploitation du réseau , son site est ici: http://www.gpmfao.fr/index.html

Salutations

[Guytoonet]

Merci pour ta réponse, je m'en doutais un peu et c'est bien logique mais comme ça, je suis certain

G.

[gily]

Bonjour

voici un gros guide de la signalisation française très bien fait

http://www.lafranceentrains.com/laboutique.lafranceentrains.com/pub/ESP03/doc.pdf

Salutations

[jpp38]

Bonjour,

Merci pour ce lien. Ce doc a l'air très bien fait. De la saine lecture pour l'été.

JP

[gily]

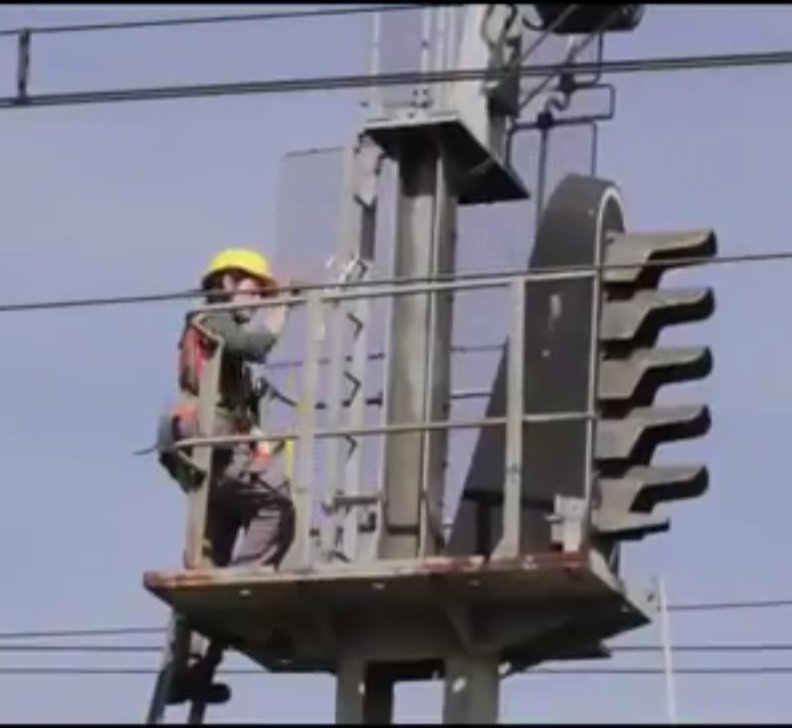

petite intervention sur un signal complexe... Dans la réalité

Salutations

[jpp38]

Il me faudrait les mêmes au 1/160 ème, dans le programme.

JP

[gily]

Bonjour

ci joint une vidéo qui montre un exemple de feu de signalisation complexe équipé de feux directionnels à 3 positions..

http://www.dailymotion.com/video/x2y4qma

Bonne vidéo

[gily]

Bonjour

Dans le cadre de la signalisation complexe, je vous présente mon TIV-D (Tableau Indicateur de Vitesse à Distance) piloté par un décodeur digital bahn équipé du logiciel led schalten. Ce signal indique la limitation de vitesse à respecter lors du franchissement d'une aiguille en fonction de son état dévié ou non. Ce signal doit être suivi d'un signal de répétition.

Bon n'étant pas modéliste à la base, je suis parti d'un mât en laiton acheté en kit et j'ai réalisé moi meme la cible en profilé plastique et feuille canson noir
Disons que c'est un prototype, j'ai encore des retouches de peinture à faire.

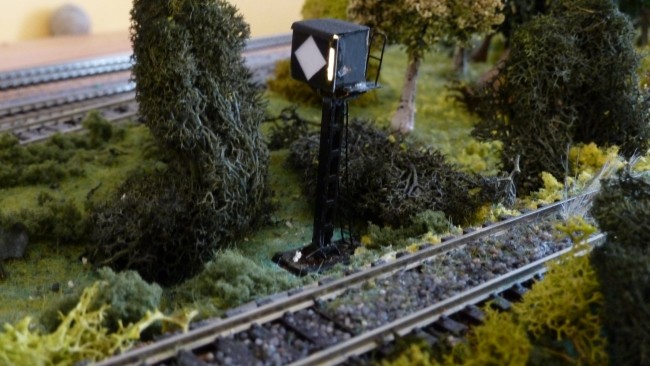

Voici les photos

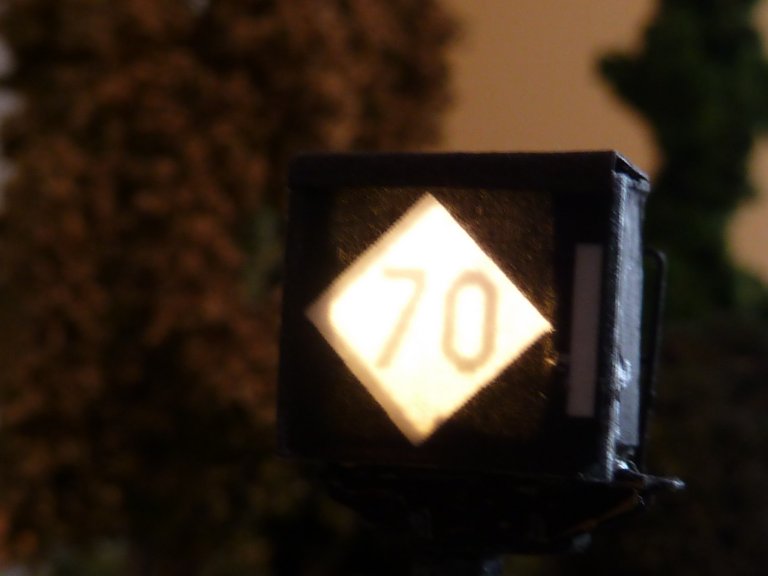

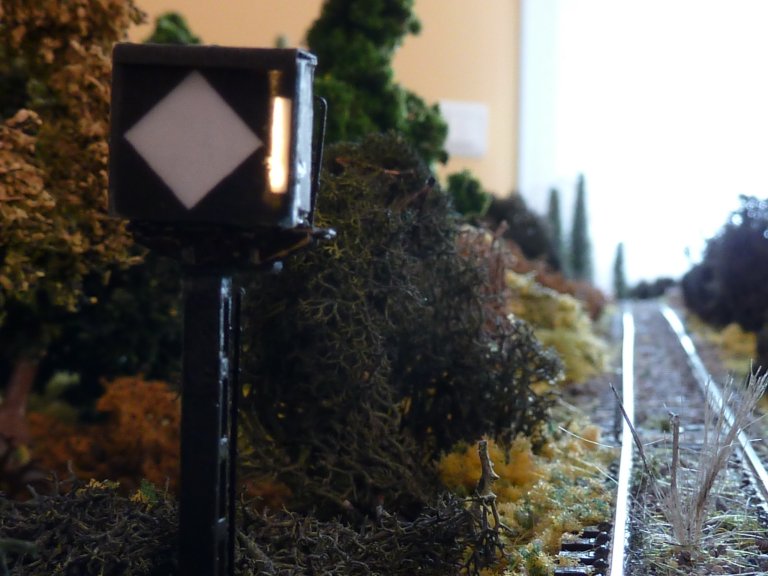

Tiv fermé. En photo le contraste des chiffres affichés est difficilement restituable, mais il est visible à l'oeil

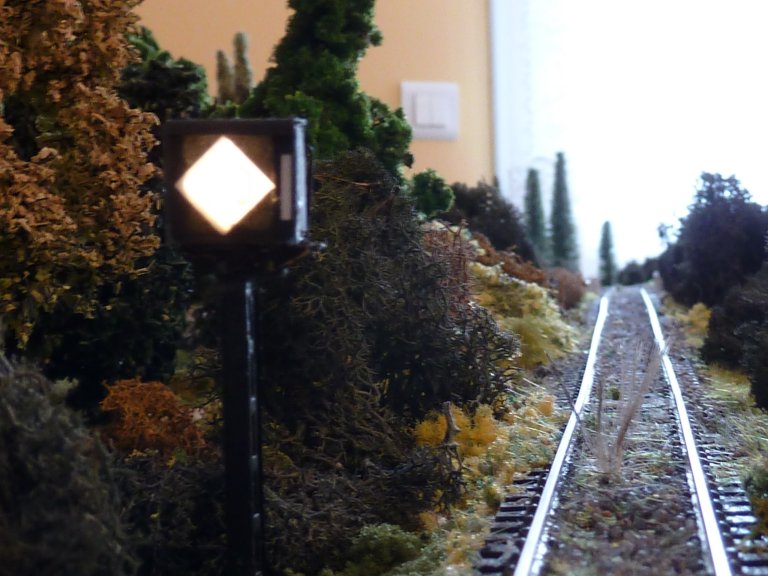

TIV ouvert

A plus tard!
