Connexion LZV200

[lolo74800]

Non en cochant Z21 toujours le même message hélas
je ne vois plus le message concernant une interrogation de CV !

[gily]

Essayons une autre approche. Il y a aussi le logiciel signaux complexes qui permet de se connecter directement à LENZ.

Tu télécharges le ZIP ici : http://cdmrail.free.fr/ForumCDR/download/file.php?id=12405

décomprimes le, et installes le en cliquant droit sur lancer en administrateur sur install.bat ou install2.bat ou installeur.exe et répond oui aux questions

Lance signaux_complexes_gl.exe (j'espère que windows ne va pas dire que c'est un virus)

Ouvre le menu divers/configuration ; à droite dans protocole série USB (COM) change le COM3:57600,N,8,1,2 par COM5:57600,N,8,1,2 (change le 3 en 5)
enregistrer la config et vois si il se connecte en port COM5 (message en vert)

ensuite clique sur le bouton en haut à droite dem version, çà demande la version à la centrale pour voir si elle communique.

Bon courage.

[lolo74800]

Pas si simple à installer mais bon
Donc j'ai obtenu
Demande ouverture com5: protocole 2
port COM5 ouvert
Pas de réponse de l'interface

[gily]

arf

donc ya bien un problème avec la LZV200 ; le port com se connecte avec le prog, mais la centrale ne répond pas aux demandes du programme...

Il faudra passer par une LI-USB, il faut voir si d'autres personnes du forum utilisent une LZV200

Quand tu cliques sur "demande version", est-ce que la led orange clignote sur la centrale (ce sont les trames qui circulent)

bon courage

[lolo74800]

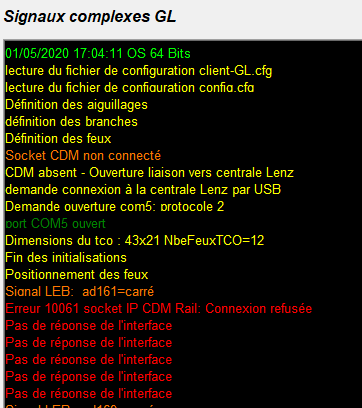

J'ai refait la manip d'interrogation et j'adresse un fichier de capture en pièce jointe (je n'arrive pas à insérer une image dans le texte)
Il y a bien un clignotement de la LED jaune mais que lorsque je demande version

[gily]

OK ok, donc si la led clignote, c'est que le programme envoie la trame à l'interface, mais elle ne renvoie pas la réponse.... ON avance.....

Tu peux refaire un essai en changeant ceci: dans la fenetre de configuration , onglet "mode autonome", case "entete des trames vers l'interface"
clique sur "0 sans entete' et enregistrer la configuration et refais un essai. Je n'y crois pas beaucoup mais il faut essayer.

pour copier le texte, il faut ouvrir la fenetre débug en cliquant sur le bouton a droite, et cliquer sur copie fenetre principale dans debug et la le texte est copiable.

[gily]

Je viens de tomber sur une information, la LVZ200 n'utilise pas le controle de flux contrairement à toutes les autres (sauf la genli)
Donc il faut paramétrer la liaison comme suit : COM5:57600,N,8,1,0 (remplacer le 2 terminal par un 0)
Cela sous entend que d'autres paramètres seraient à régler (comme diminuer temporisation d'envoi des octets de la trame)
Et remets Entête des trames : 1 - Entête FF FE

[lolo74800]

dans la fenêtre de configuration , onglet "mode autonome", case "entête des trames vers l'interface"
clique sur "0 sans entête' et enregistrer la configuration et refais un essai.
Désolé mais je ne trouve pas ces chemins
J'ai divers; configuration et la je ne vois pas l'onglet ''mode autonome''

[lolo74800]

J'ai trouvé et maintenant la LED jaune clignote

[lolo74800]

Je viens de tomber sur une information, la LVZ200 n'utilise pas le controle de flux contrairement à toutes les autres (sauf la genli)
Donc il faut paramétrer la liaison comme suit : COM5:57600,N,8,1,0 (remplacer le 2 terminal par un 0)
Cela sous entend que d'autres paramètres seraient à régler (comme diminuer temporisation d'envoi des octets de la trame)
Et remets Entête des trames : 1 - Entête FF FE

Je viens de le faire et maintenant la LED jaune je dirais avec un clignotement fonctionnel
