Messagepar laurentr77 » 17 Août 2018, 11:33

Bonjour

Je vous illustre ci dessous la digitalisation (avec haut parleur) des BB66X00 JOUEF RIVAROSSI HORNBY en HO.

Remplacement des platines d origine.
Utilisation de decodeur en PLUX16 ( ZIMO MX630P16 ou MX648P16 (sonor))
Passage de l éclairage par ampoule à éclairage LED
Possibilité d éclairage BI-COLOR Blanc/Rouge independant de chaque coté
Eclairage cabine additionnel

Quelques photo pour illustrer le tout:

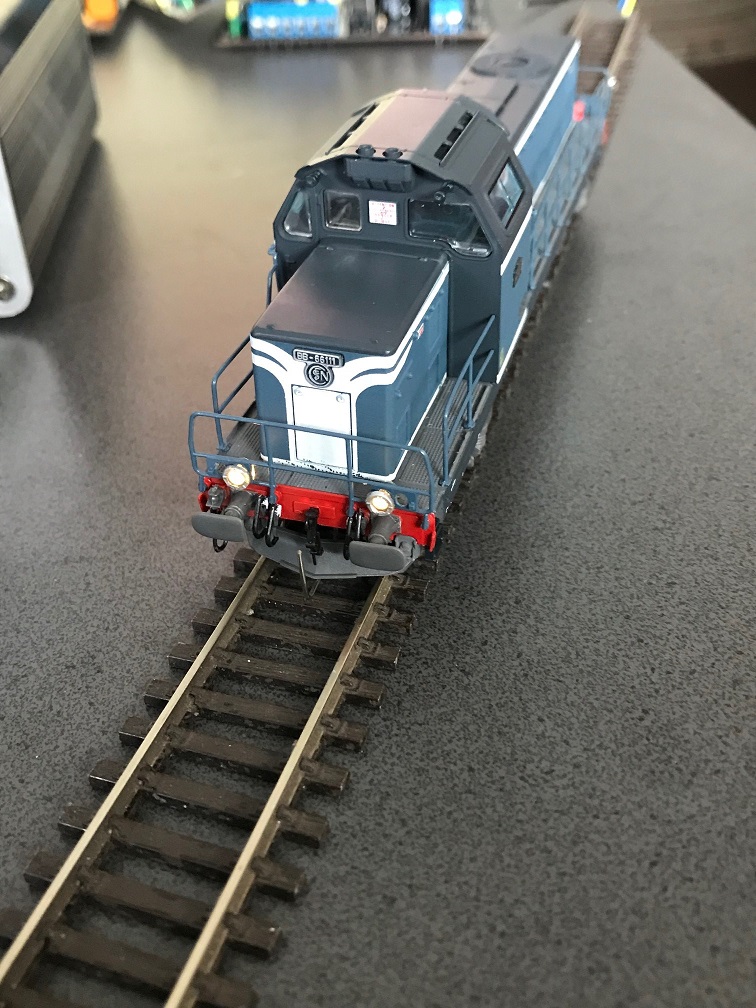

en blanc:
ECL BLANC.jpg

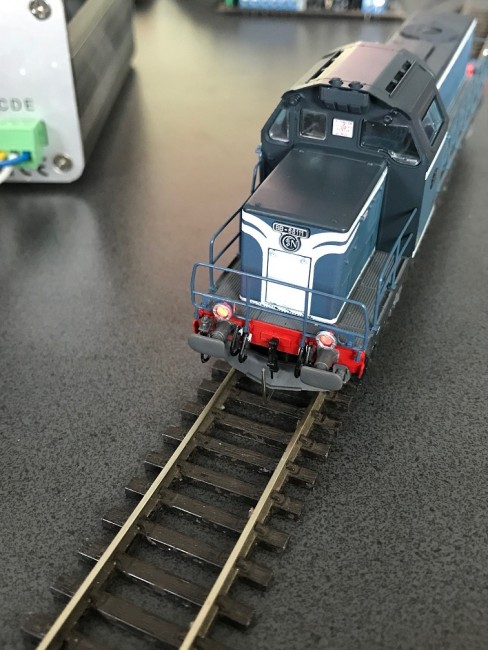

en rouge:
ECL ROUGE.jpg

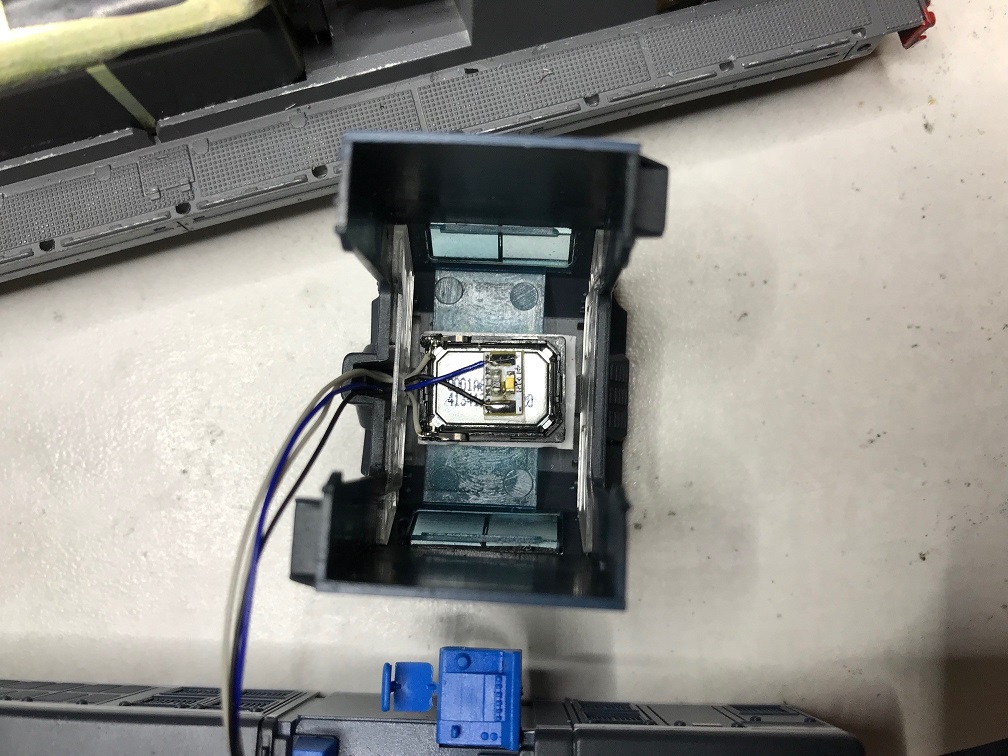

amenagement cabine:
CAB SON et ECL.jpg


les entrailles de la bete:
ici posée avec un petit morceau d adhésif pour éviter la fuite de lumière.
ECL CAPOT LONG.jpg

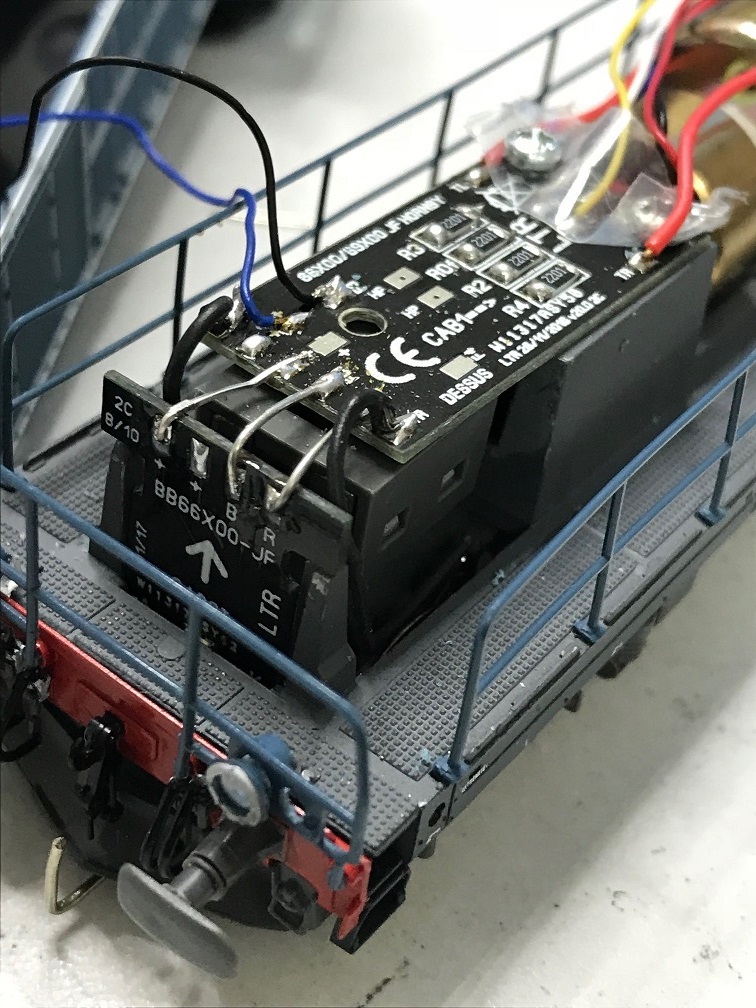

PLATINE ECL AVANT.jpg

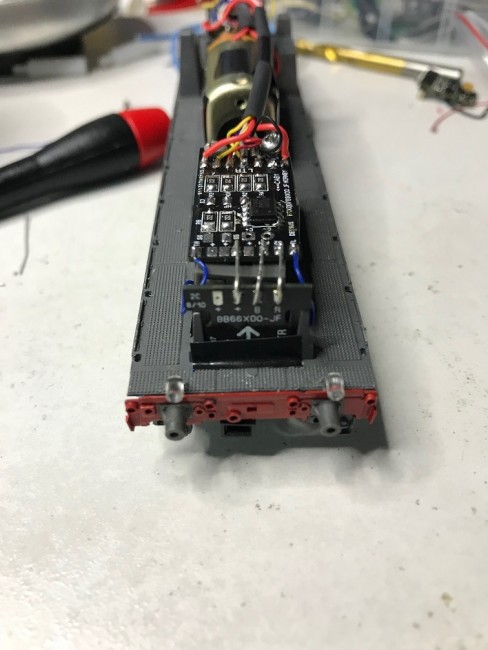

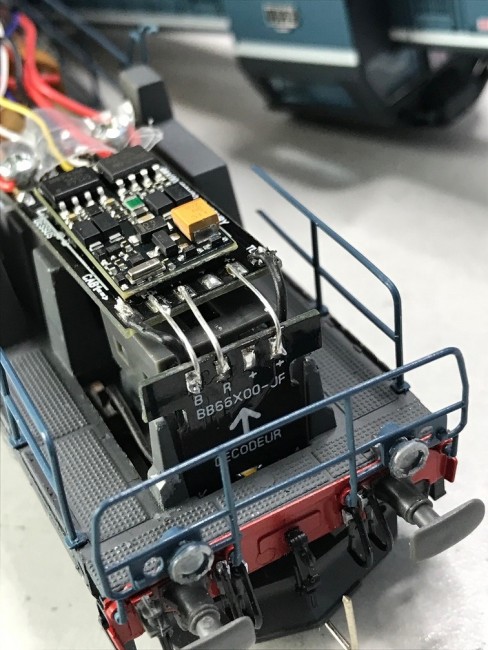

PLATINE ECL PLATINE DECODEUR ET DECODEUR.jpg


Laurent
HO: ep IV à VI.
DCC:LVZ100/DR5000/SPROG/ROCO/HSI88
RS2PC-XIS88
Circuits "clones" SERVOPOINT, UNISEMAF, BOOSTER CDE(5A)
Retrosigalisation RS & S88N (maison)
Autres: BIF-EQUIDETECT-Double Bretelle
Decodeurs loco ESU/LENZ/ZIMO/autres
laurentr77

Messages: 50
Inscrit le: 24 Janvier 2018, 14:17

Re: DIGITALISATION BB66X00 JOUEF RIVA HORNBY

Messagepar Dominique76 » 17 Août 2018, 12:45

Bonjour
Où ce trouve le haut parleur?
As tu une vidéo sonore du résultat de cette BB66000 sonorisée?
J'ai digitalisé la mienne il y a 15 ans mais je remplacerai bien la digitalisatiob actuelle par une version sonore. (Enfin quand la pose des voies de mon réseau sera finie et prête à accueillir des machines)
Dominique
Dominique76

Messages: 570
Inscrit le: 10 Avril 2017, 23:34

Re: DIGITALISATION BB66X00 JOUEF RIVA HORNBY

Messagepar laurentr77 » 17 Août 2018, 14:00

Bonjour Dominique

Il faut que je m' y "colle" pour faire une capture son!

Le son chargé dans le décodeur est celui d une ... 26000! Mais comme je l ai indique il s'agissait de valider montage et fonctionnement.
Pour la bande son sur du ZIMO c est au delà de mes connaissances/compétences actuelles.

Pour ce qui est de la digitalisation avec des décodeurs "récents" le bonus c est toutes les fonctions avancées de ces décodeurs ( séparation blanc rouge et cabine+ son..., compensation de charge, réglages... Rationalisation du câblage etc.

Tu peux trouver ce haut parleur à cette adresse: ( excellente maison et prix TRES competitif sur le ZIMO)

http://www.meibadiku.de/240326001-minia ... 131-1.html
