Messagepar Lucky26 » 03 Avril 2023, 10:04

Je débute avec CDM-Rail.
J'aurais une question a poser aux membres. Lors de la phase dessin du réseau.

Comment mettre deux aiguillages raccordés par la voie déviée.....?
Peut-on déplacer des éléments déjà posés sur l'écran dessin.?
Merci d'avance pour votre aide
Lucky26

Messages: 2
Inscrit le: 01 Avril 2023, 09:30

Re: Aiguillages

Messagepar Pythéas » 03 Avril 2023, 10:44

Bonjour,

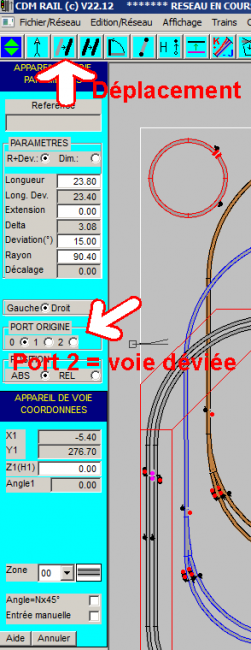

Lorsque, en mode Édition du module/Réseau, on sélectionne un aiguillage, dans le bandeau de gauche il y a une option nommée PORT ORIGINE.
Par défaut, c'est le port 0 qui est sélectionné. Le port 1 correspond à la sortie directe et le port 2 à la sortie déviée.
Il suffit donc de sélectionner le port à relier à l'autre aiguillage.
Pour déplacer un élément déjà déposé, toujours en mode Édition du module/Réseau, cliquer sur le second bouton de la barre des outils. Ce bouton est nommé Déplacement segment. Le déplacement se fait en quatre étapes :
- Cliquer sur le bouton Déplacement segment,
- Cliquer sur l'élément à déplacer,
- Cliquer sur une extrémité du segment à déplacer,
- Déplacer à la souris l'extrémité du segment, le reste suivra.
Il est possible de sélectionner plusieurs segments déjà assemblés et de déplacer le tout.

Bonne continuation.
Je ne râle pas, je m'exprime!
https://minirailnantais.fr/
Pythéas

Messages: 191
Inscrit le: 28 Octobre 2020, 10:44
Localisation: Naoned

Re: Aiguillages

Messagepar CC72000 » 03 Avril 2023, 10:45

Bonjour Lucky,



==> Il faut prendre l'aiguille par son port n°2

==> déplacement avec l'outil déplacement...

Je te recommande de lire le Grand Livre de CDM Rail, c'est à dire l'aide en ligne incluse dans le logiciel... tu peux y accéder en appuyant sur n'importe quel bouton "AIDE"
S'il n'y a pas de solutions, c'est qu'il n'y a pas de problème...
Michel.
CC72000

Messages: 3298
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )
