Catalogue Peco code 100

[PhilFon]

Bonjour
Peco met à disposition un nouvel aiguillage SL-U77 (76).
Comment l’intégrer dans le catalogue Peco, est-il possible de le paramétrer ?
Merci

[CC72000]

Bonjour,

Je pourrai intégrer ce nouvel aiguillage dans le catalogue PECO Code 100, mais pour cela il faut en avoir les caractéristiques exactes.

Dans ton PDF ou sur le site de PECO

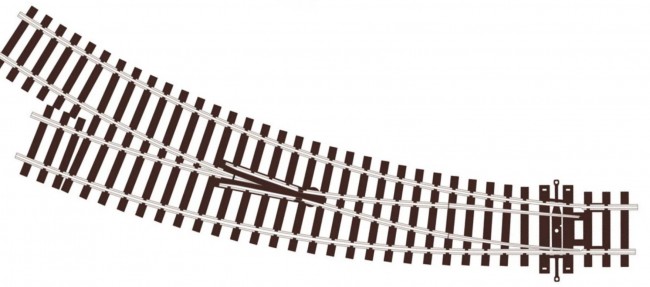

On trouve cette image :

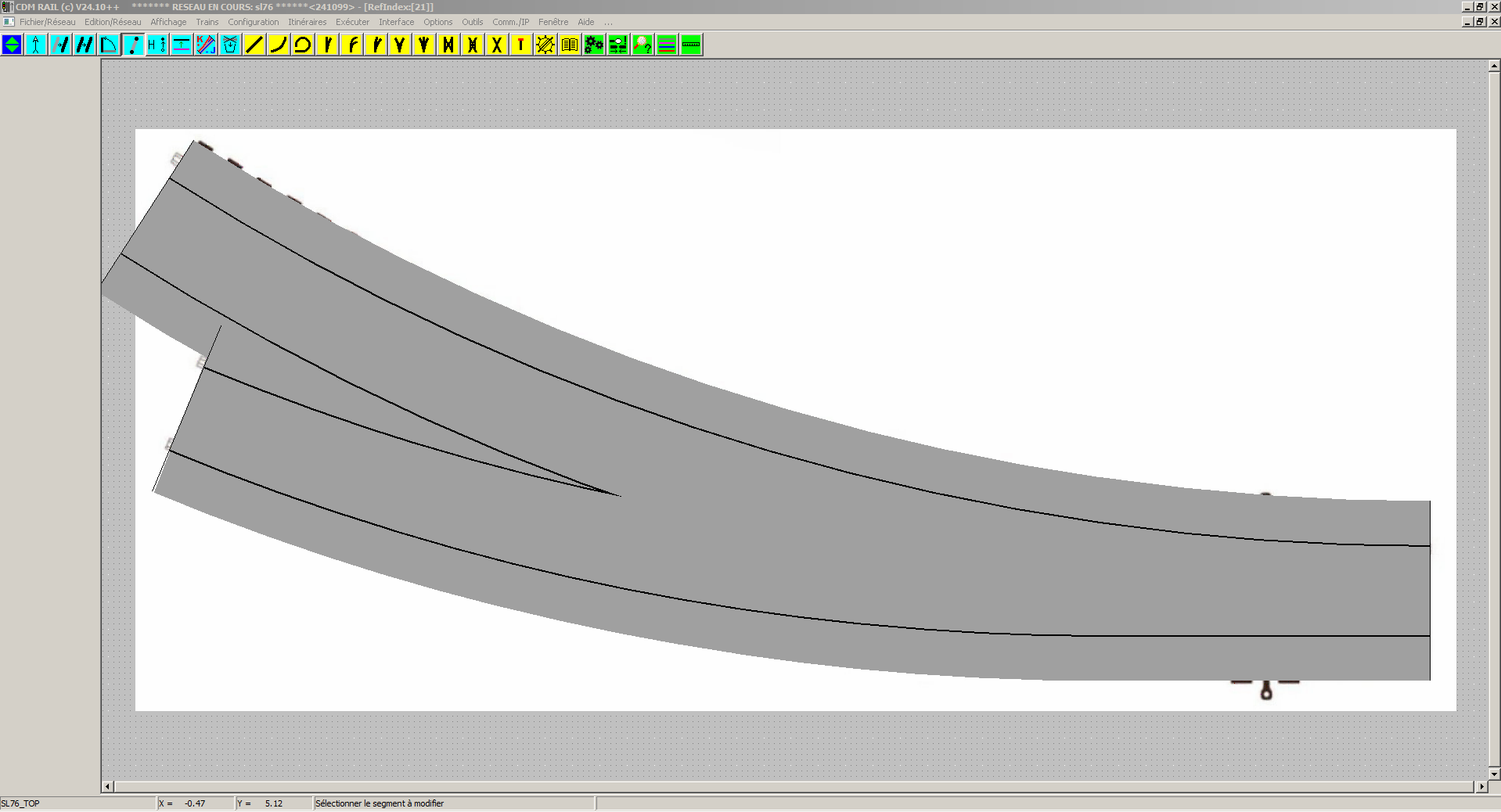

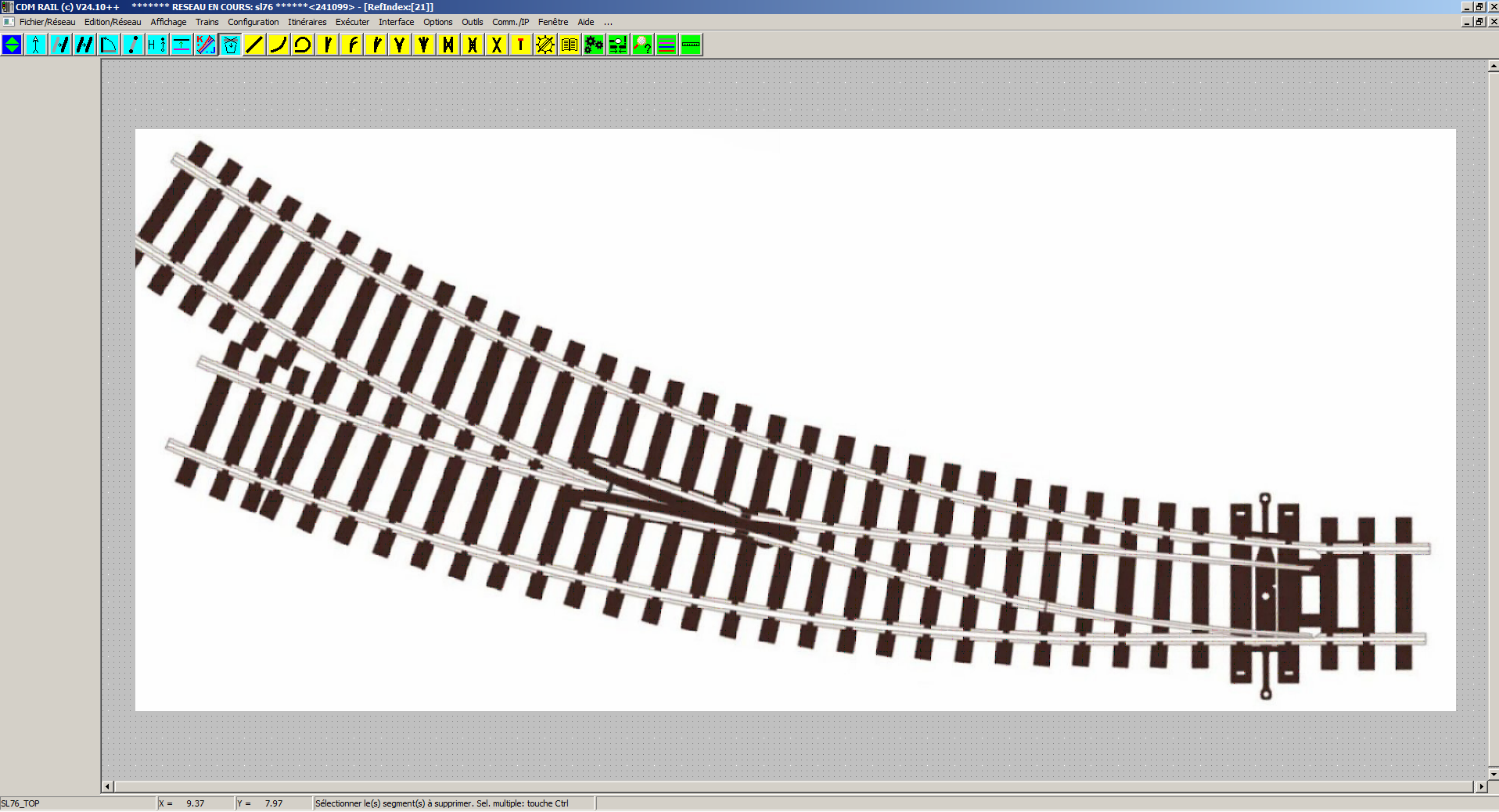

Moyennant de convertir cette image en .BMP et quelques calculs ont peut l'avoir en fond d'écran pour construire cette aiguille avec l'outil aiguille enroulée de type 2.

Informations sur le site PECO :
Cet aiguillage est dérivé de l'aiguillage courbe Setrack existant, la géométrie s'écarte de l'angle de cœur commun adopté par le système Streamline (qui est basé sur un angle de cœur commun de 12 degrés) - cet aiguillage a un angle de cœur de 11,25 degrés et le rayon intérieur est de seulement 438 mm, ou 17,2 pouces.

L'outil Aiguillage enroulée de type 1 est fait pour des aiguilles qui ont un seul rayon de courbure mais avec le même angle de déviation, ce qui n'est pas les cas ici.

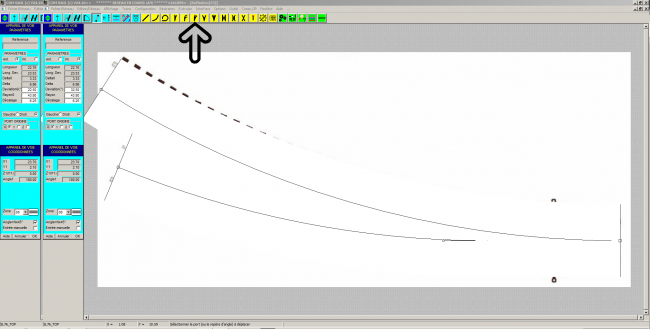

L'outil Aiguillage enroulée de type 2 est fait pour des aiguilles qui ont 2 rayons et 2 déviations, pour la SL76/77 un seul rayon 438 mm et 2 déviations... mais lesquelles ?

L'angle 11,25 degrés est me semble t'il la différence entre la déviation intérieure et la déviation extérieur...

Graphiquement on peut déterminer que le décalage est de 62,5 mm ==> on trouve que la déviation intérieure est de 32,5° et extérieure de 22,5°

Mais l'image est elle fidèle ?

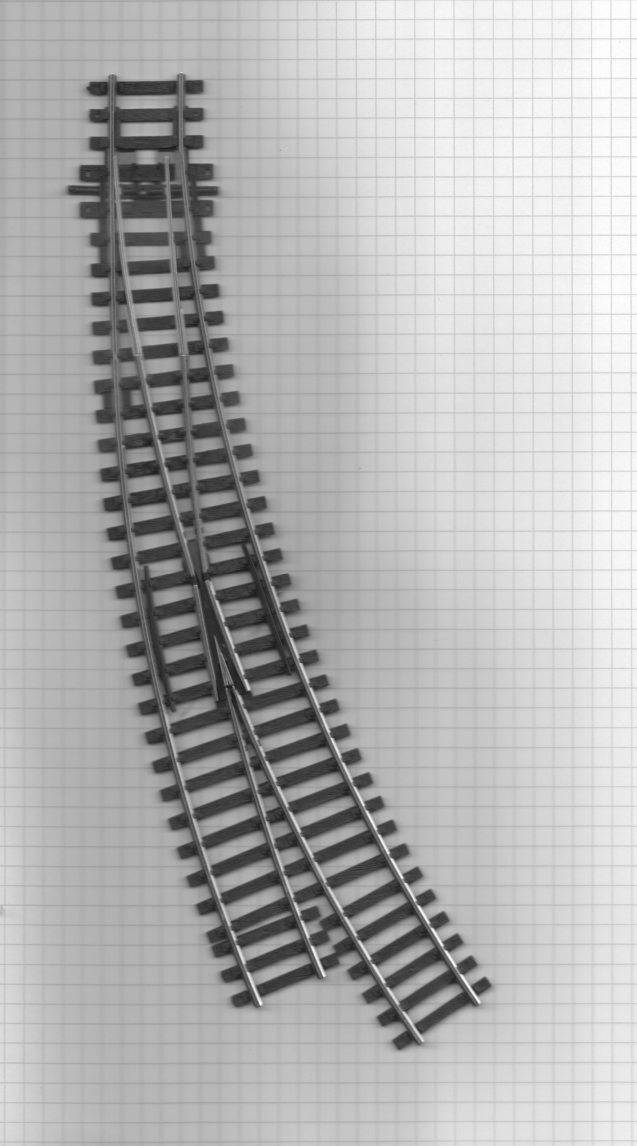

Le mieux serait que tu scannes l'aiguille que tu as achetée avant de la monter, ceci permettrai d'avoir une image plane sans déformation pour que je refasse l'exercice ci-dessus.

[PhilFon]

Bonjour
Cf doc joints
Merci

[PhilFon]

Idem
