Messagepar STATUA » 05 Janvier 2025, 09:27

Bonjour et meilleurs voeux à tous.
Retraité depuis 2 ans maintenant, fils et petit-fils de cheminot, j'ai toujours baigné dans le chemin de fer. Malgré un manque de place dans mon logement je souhaite installer à terme un réseau en N.

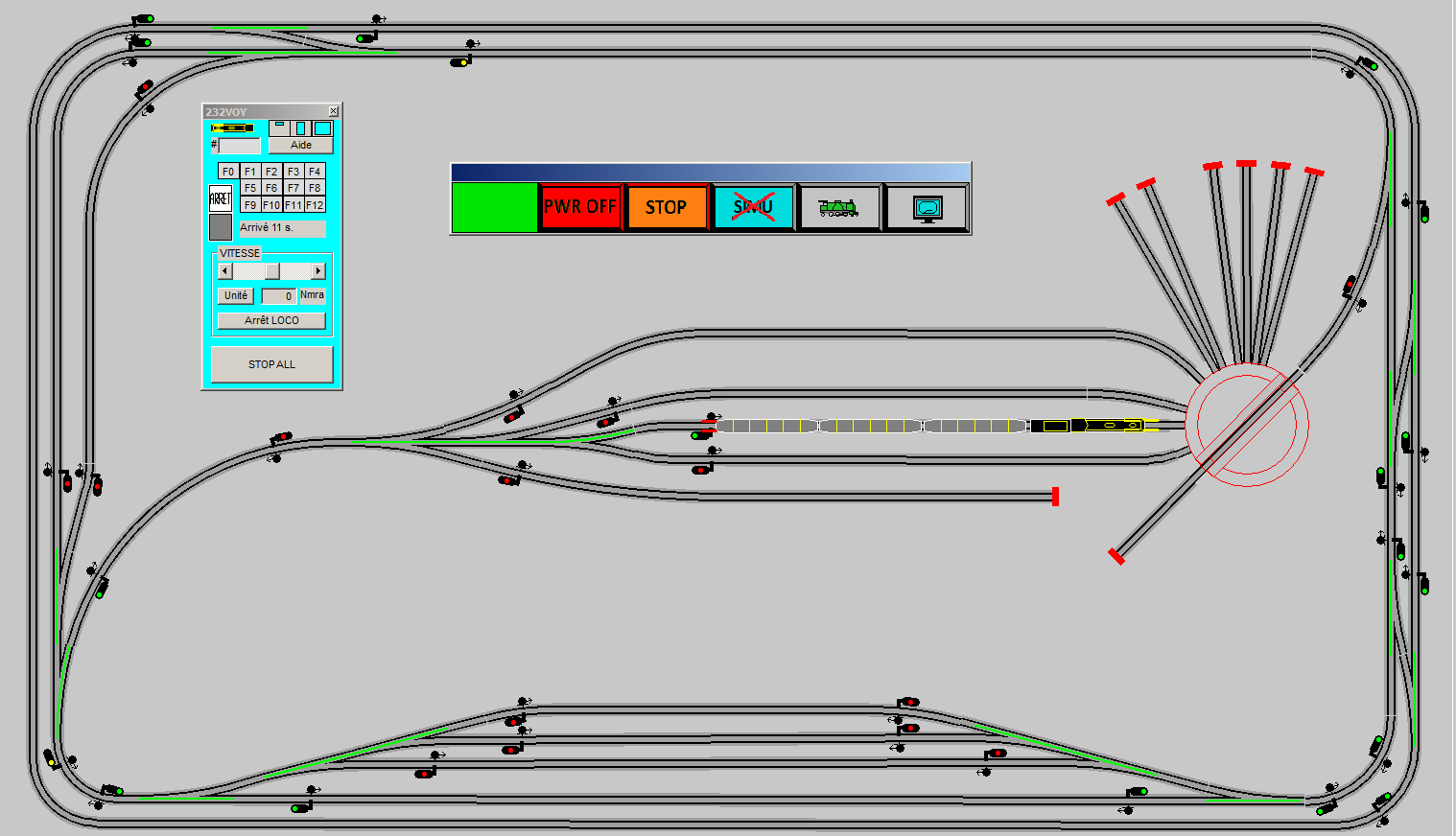

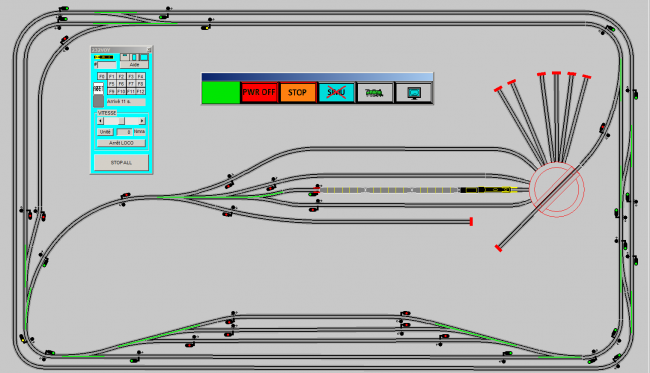

Sous CDM j'ai imaginé un petit réseau avec rotonde et pont tournant. Je me trouve confronté à un problème de signalisation avec les messages ci-joints . Fichier .lay aussi en copie.
Bien à vous.
JP
Pièces jointes
N 200X120 ROTONDE 4 VOIES.lay
Réseau CDM
(124.49 Kio) Téléchargé 6 fois
Config ok .jpg

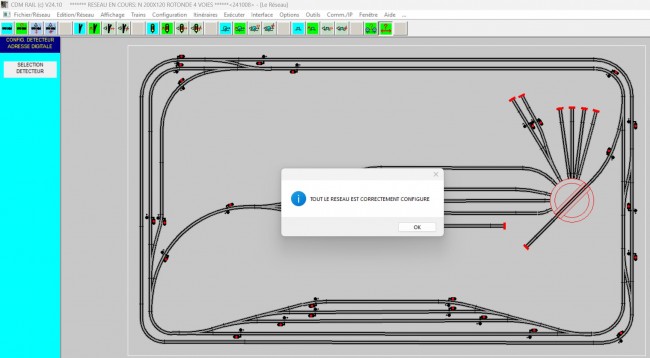

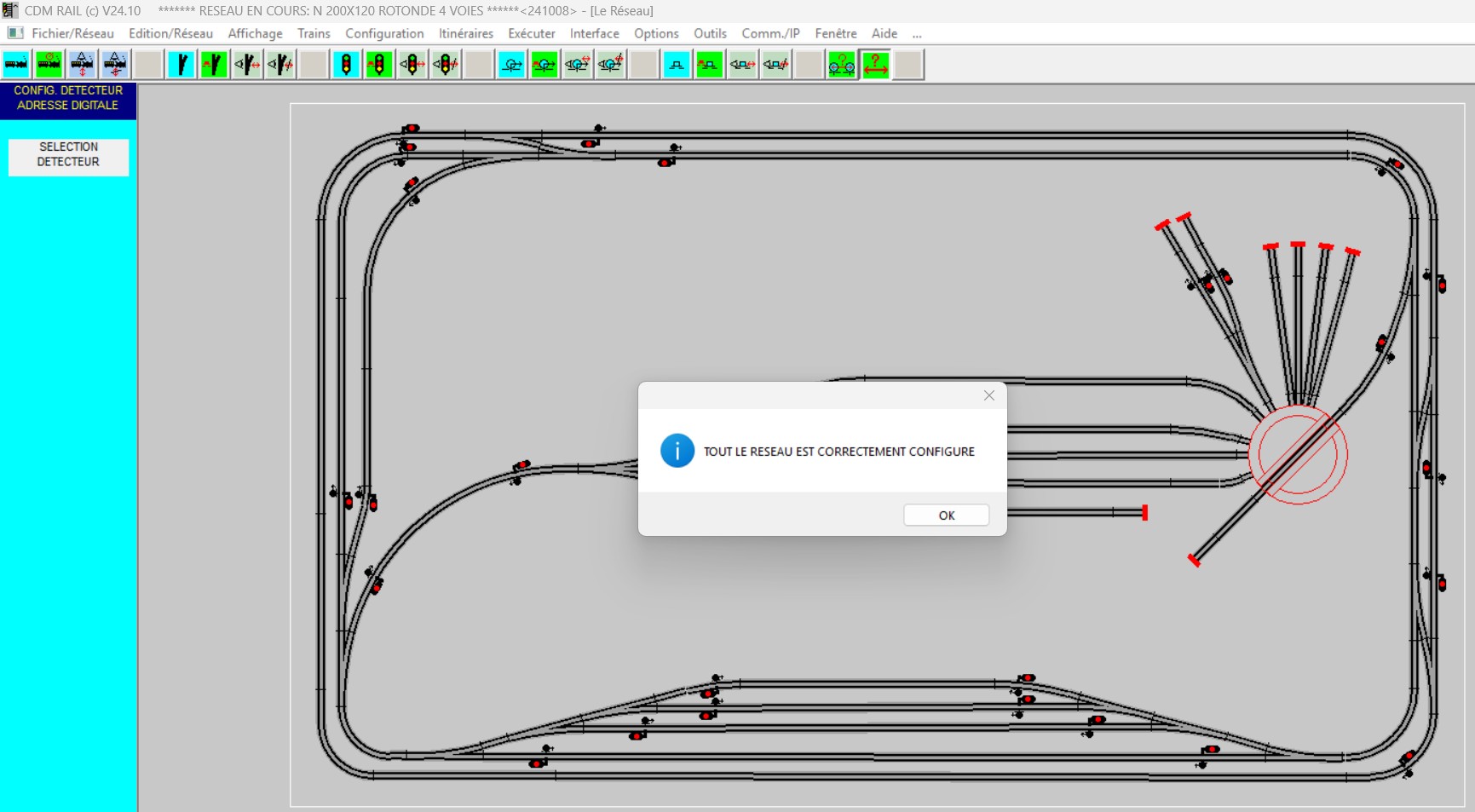

Message avec config ok
Message erreur créa iti.jpg

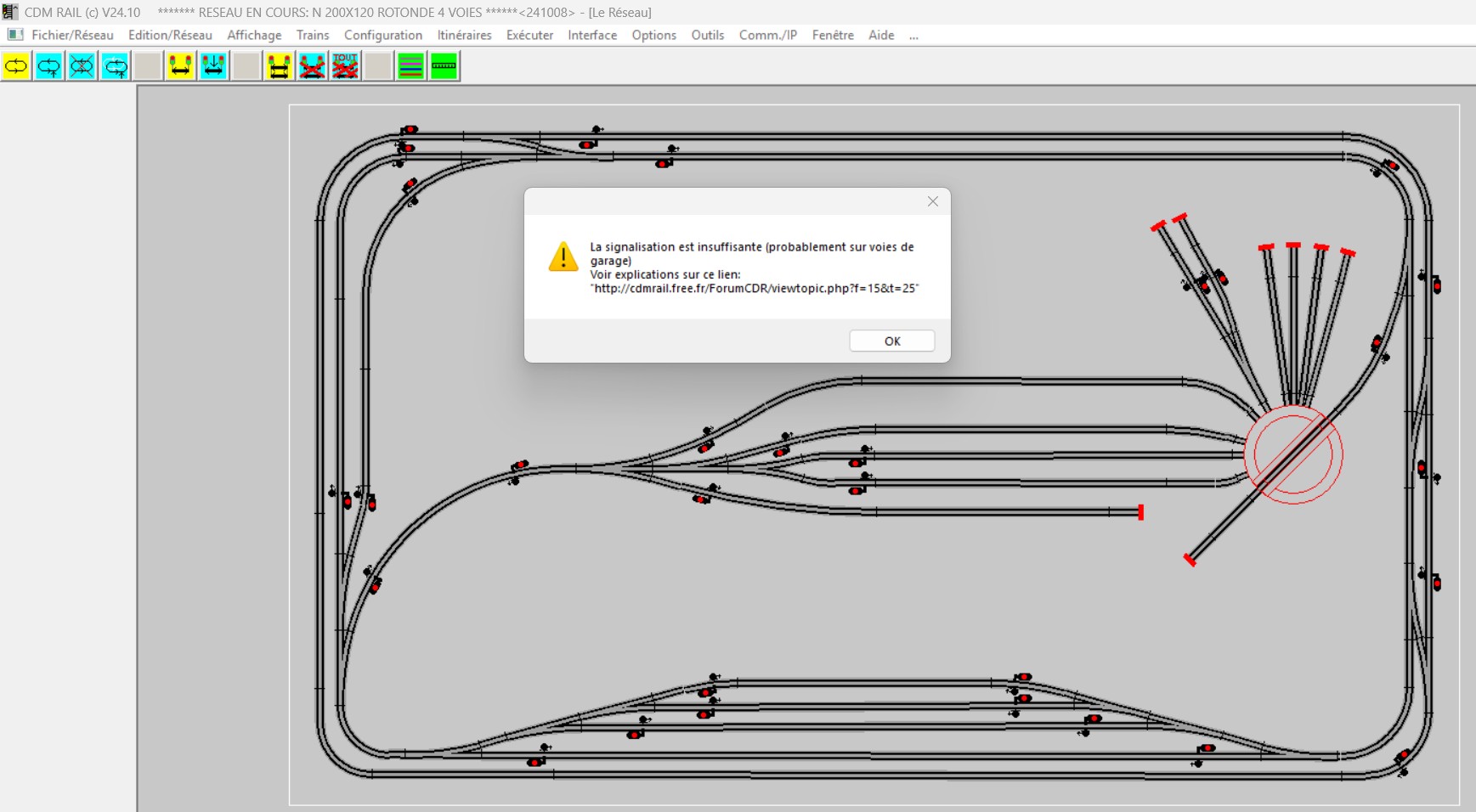

Message avec impossibilité création iti cause manque de signalisation.
STATUA

Messages: 5
Inscrit le: 04 Janvier 2025, 10:23

Re: Nouvel arrivant

Messagepar midav91 » 05 Janvier 2025, 16:14

Bonjour JP,

CDM n'aime pas :roll: l'aiguille raccordée directement sur le pont tournant ... ou alors il faudrait intercaler un rail permettant de positionner le 3ème feu obligatoire pour encadrer l'aiguillage !

Le plus simple est de supprimer cette aiguille et de raccorder les 2 voies directement au pont (ce qui me semble plus "ferroviaire" d'ailleurs !)

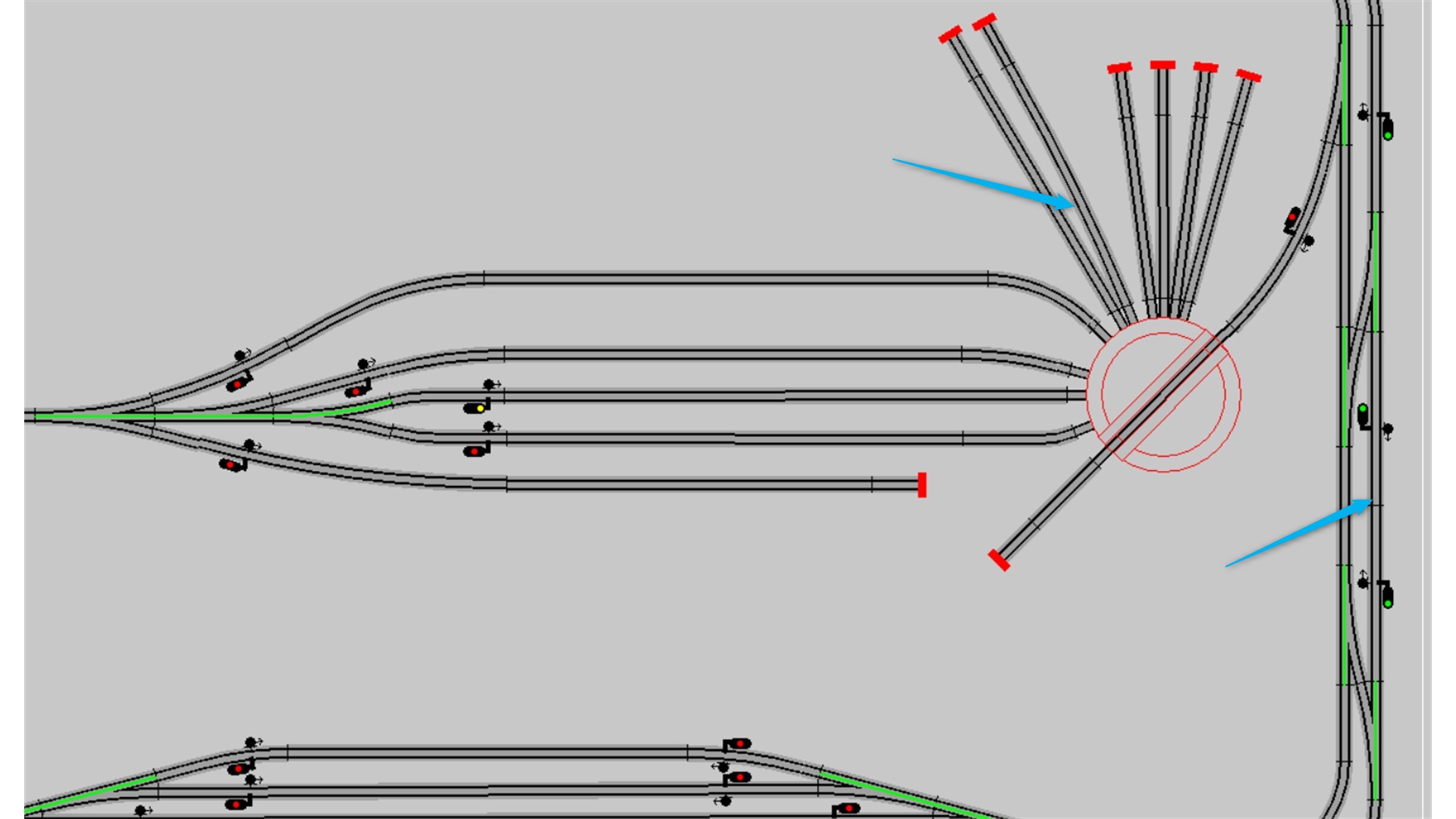

Autre point (flèche bleue à droite) : dans CDM, un tronçon de voie encadré de feux (en fait un canton) reliant 2 parties d'un même bloc d'aiguillages doit être constitué d'au moins 2 coupons de rail

N200x120 ROTONDE 4 VOIES.jpg


Le fichier retouché :

N 200X120 ROTONDE 4 VOIES MD.lay
(119.2 Kio) Téléchargé 6 fois
Michel
Centrale Lenz, Rétro LDT RS8, Décodeurs LS150
midav91

Messages: 1022
Inscrit le: 26 Mars 2013, 09:51
Localisation: 91 IdF

Re: Nouvel arrivant

Messagepar STATUA » 06 Janvier 2025, 08:30

Bonjour,

Merci pour ces infos.

JP
STATUA

Messages: 5
Inscrit le: 04 Janvier 2025, 10:23

Re: Nouvel arrivant

Messagepar CC72000 » 06 Janvier 2025, 10:12

Bonjour JP,

:welcome1: sur le forum :thumb2:

Au plaisir de répondre à tes questions.
S'il n'y a pas de solutions, c'est qu'il n'y a pas de problème...
Michel.
CC72000

Messages: 3306
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )

Réseau N alimentation

Messagepar STATUA » 17 Janvier 2025, 08:27

Bonjour,
En analogique est ce que le schéma d'alimentation ci-joint est correct. On ne se moque pas.
JP
Pièces jointes
Alimentation1.pdf
En pdf depuis CDM
(287.41 Kio) Téléchargé 10 fois
Alimentation1.pptx
Sous pwp depuis CDM
(264.78 Kio) Téléchargé 6 fois
STATUA

Messages: 5
Inscrit le: 04 Janvier 2025, 10:23

Re: Réseau N alimentation

Messagepar CC72000 » 17 Janvier 2025, 09:24

Bonjour JP,

J'avais un peu de retard sur le forum et ce matin je me suis mis sur ta première question avant de voir que Michel avait déjà répondu...
Le pont tournant n'étant pas géré par CDM il faut voir toutes les voies qui y arrivent comme des heurtoirs...


STATUA a écrit:En analogique est ce que le schéma d'alimentation ci-joint est correct. On ne se moque pas.

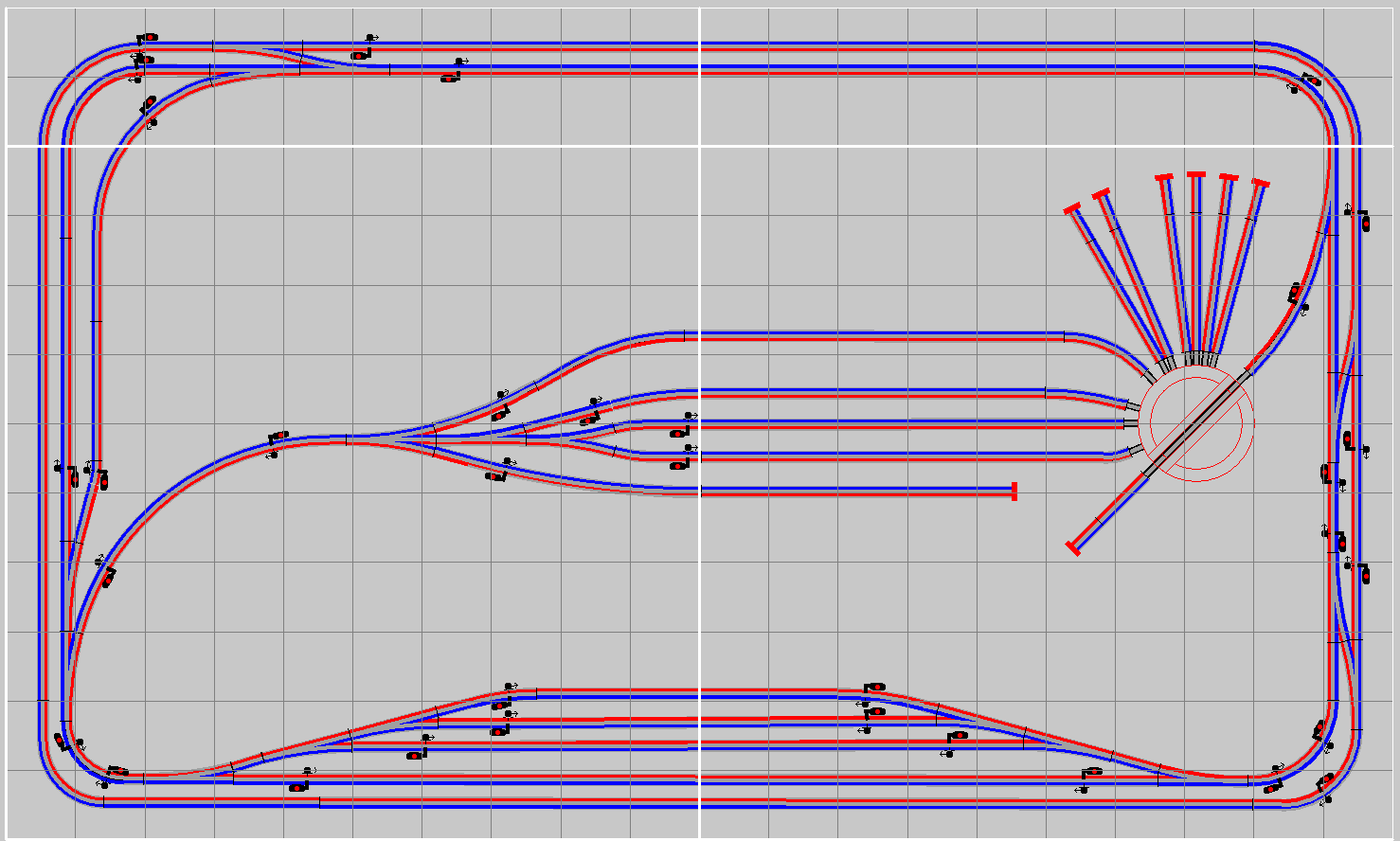

Dans CDM au niveau du dessin de réseau, il y a l'outil JK qui permet de visualiser les boucles de retournement et les court-circuits s'y afférant.

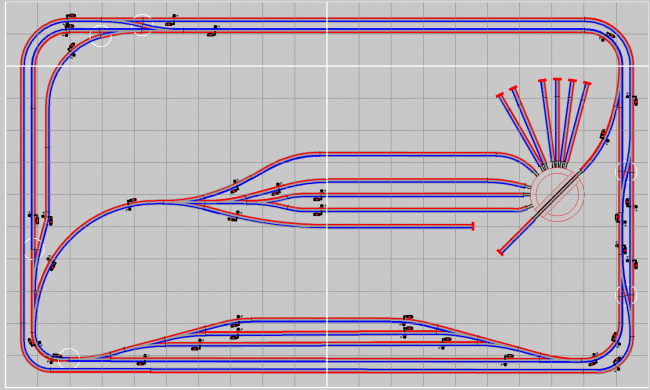

les cercles blancs figurent les court-circuits.

Dans ton réseau il n'y a pas de boucles de retournement, à l’exception du pont tournant qui justement nous sauve la mise...
Voila comment faire le câblage :

Aucun court-circuit... si ce n'est le Pont tournant qui doit toujours faire l'objet d'un traitement spécial... suivant le sens du pont...

N 200X120 ROTONDE 4 VOIESmd.lay
(123.18 Kio) Téléchargé 5 fois
S'il n'y a pas de solutions, c'est qu'il n'y a pas de problème...
Michel.
CC72000

Messages: 3306
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )

agencement réseau avec dépôt

Messagepar STATUA » 20 Janvier 2025, 15:03

Bonjour,

Modification en cours, dans le .pdf ci-joint, l'évolution du réseau avec un dépôt et son équipement. Des questions que je me pose sur la pertinence de son agencement, les équipements choisis et si son exploitation est possible.

Bien à vous.

JP
Pièces jointes
N PECO 200X120 ROTONDE 4 VOIES v1.pdf
réseau dépôt agencement
(79.8 Kio) Téléchargé 10 fois
STATUA

Messages: 5
Inscrit le: 04 Janvier 2025, 10:23

Re: Nouvel arrivant

Messagepar midav91 » 20 Janvier 2025, 22:44

Bonsoir JP,
Une chose importante (à laquelle je n'avais pas porté attention au départ) :oops: :
tes rayons de courbure dans les 4 angles sont bien trop courts !! un minimum en N est 20 cm alors que tu descend à 11 et même 8 cm.
Michel
Centrale Lenz, Rétro LDT RS8, Décodeurs LS150
midav91

Messages: 1022
Inscrit le: 26 Mars 2013, 09:51
Localisation: 91 IdF

Re: Nouvel arrivant

Messagepar STATUA » 21 Janvier 2025, 17:39

Bonjour Michel,

Merci pour ce retour .


Bien à toi.

JP
STATUA

Messages: 5
Inscrit le: 04 Janvier 2025, 10:23

Re: Nouvel arrivant

Messagepar Gervais Choloux » 22 Janvier 2025, 09:56

midav91 a écrit:Bonsoir JP,
Une chose importante (à laquelle je n'avais pas porté attention au départ) :oops: :
tes rayons de courbure dans les 4 angles sont bien trop courts !! un minimum en N est 20 cm alors que tu descend à 11 et même 8 cm.

D'autant que ça n'est pas "naturel" , dans la réalité le rayons de courbes sont "géants"
de plus la prise de courant y devient rapidement problématique et enfin oublie les attelages et dételages, déjà compliqués en courbe, sont là impossibles (éviter les voies de garage en courbe)
Gervais CHOLOUX
ech.N, Peco55, DR5000, 5 DR4088CS, 1 DR5013, 30 Cobalt IP Digital, décodeurs feux S.Ravaut
