Le réseau de mictrain

Re: Le réseau de mictrain

Messagepar mictrain » 29 Septembre 2017, 22:51

Bonjour,
Mon réseau à encore un peu évolué et est arrivé je pense dans sa configuration finale.
Mais je rencontre des dysfonctionnements bien ennuyeux:
- L’horloge de CDM est trop lente par rapport à la réalité 1mn CDM = 1mn15 à 2 mn réelles ce qui perturbe la vitesse des trains
- l’introduction d’un nouveau train ne se fait plus correctement
- créer un itinéraire à la volée plante CDM
- les détecteurs 515 et 516 sont considérés utilisés alors qu’ils ne le sont pas
Voila.
Je joins le fichier lay de mon réseau avec un itinéraire V1VB4 et un contexte de simul V1VB4
MTR GR 242 ITI 1.lay
(451.31 Kio) Téléchargé 36 fois

Je ne sais pas si c’est seulement Jean-Pierre ou si il y a quelqu’un d’autre qui peux regarder cela
Toutes aides seront les bienvenues
Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Le réseau de mictrain

Messagepar mictrain » 04 Octobre 2017, 09:44

Bonjour,

Pas de réponse.......je me sens un peu seul sur ce coup.....

Mon fichier lay est corrompu, ça c'est sur.

Si j'avais pu avoir quelques pistes pour savoir les causes supposées de ces dysfonctionnements, ça m'aurait un peu guidé pour savoir ce je peux faire maintenant.
Est-ce que je suis le seul à qui c'est arrivé?
Est-ce dû à la façon dont j'ai dessiné et/ou configuré mon réseau (cantons, signaux ou détecteurs....)?
Est-ce lié à la configuration des trains?

Ne me reste-t-il que la solution de refaire entièrement mon plan en partant de zéro? (en espèrant que je ne retrouve pas les mêmes problèmes une fois cela fait)

Si quelqu'un à quelque avis, je suis preneur.

Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Le réseau de mictrain

Messagepar CC72000 » 04 Octobre 2017, 10:56

Bonjour,

mictrain a écrit:- L’horloge de CDM est trop lente par rapport à la réalité 1mn CDM = 1mn15 à 2 mn réelles ce qui perturbe la vitesse des trains

Cela peut indiquer que ton PC est sous dimensionné par rapport à ton réseau ? est ce une dégradation brutale ?
j'ai lancé la simu V1VB4 sur mon PC = 16% d'un quadri donc 1 CP à 64%, c'est un beau réseau mais cela fonctionne.

mictrain a écrit:- l’introduction d’un nouveau train ne se fait plus correctement

je n'ai pas encore reproduit cela.

mictrain a écrit:- créer un itinéraire à la volée plante CDM

oui, je vais regarder ce qui se passe.

mictrain a écrit:- les détecteurs 515 et 516 sont considérés utilisés alors qu’ils ne le sont pas

quand tu dis qu'ils ne le sont pas, pour toi les adresses 515 et 516 ne sont pas dans ton réseau, je vais chercher où CDM les trouve.
@+
Michel
CC72000

Messages: 1939
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )

Re: Le réseau de mictrain

Messagepar CC72000 » 04 Octobre 2017, 11:44

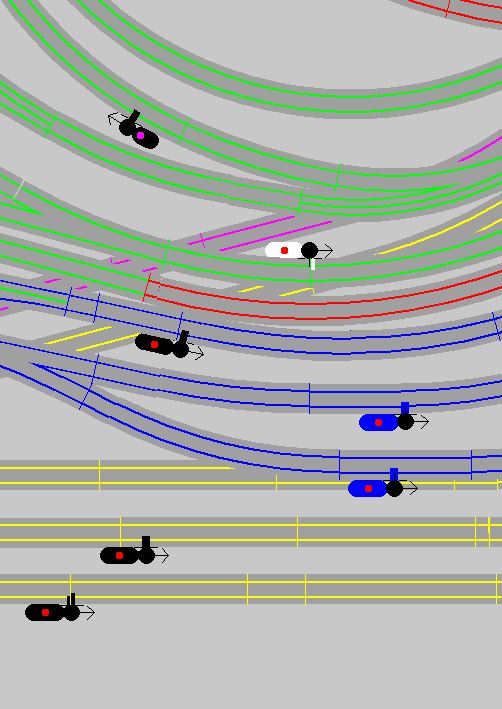

Pour les adresses 515 et 516, voici le coupable :


Signal sur la voie verte, en X=276,Y=18
ce signal à l'adresse principale renseignée avec 515, pas de détecteur associé, il y a un détecteur au même endroit avec l'adresse 523, qui disparait quand on dé-configure la 515 ???
Il faut reconfigurer la 523 ensuite.
@+
Michel
CC72000

Messages: 1939
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )

Re: Le réseau de mictrain

Messagepar jpp38 » 04 Octobre 2017, 11:44

Bonjour,

Sur mon PC (volontairement peu puissant), je suis à 100% de CPU. Donc, ça ne peut que diverger au fil de la SIMU.

As-tu vérifié ton %age CPU?

Voir aussi message de Michel qui vient de répondre juste avant, sur les adresses détecteurs.

JP
jpp38

Messages: 11088
Inscrit le: 31 Mars 2009, 10:15
Localisation: Grenoble (Isère / Rhône Alpes)

Re: Le réseau de mictrain

Messagepar jpp38 » 04 Octobre 2017, 12:46

Petit tuyau.

Si tu es limité en temps CPU, supprime l'affichage du ballast extérieur et intérieur dans la fenêtre de couleurs et options des voies.
Ca économise plus de la moitié du temps CPU, et ça permettra de voir si les problèmes que tu observes viennent de là.

JP
jpp38

Messages: 11088
Inscrit le: 31 Mars 2009, 10:15
Localisation: Grenoble (Isère / Rhône Alpes)

Re: Le réseau de mictrain

Messagepar mictrain » 04 Octobre 2017, 14:28

Bonjour Michel et Jean-Pierre,

Vos réponses me font grand plaisir

mictrain a écrit:
- L’horloge de CDM est trop lente par rapport à la réalité 1mn CDM = 1mn15 à 2 mn réelles ce qui perturbe la vitesse des trains

CC72000 à écrit:
Cela peut indiquer que ton PC est sous dimensionné par rapport à ton réseau ? est ce une dégradation brutale ?
j'ai lancé la simu V1VB4 sur mon PC = 16% d'un quadri donc 1 CP à 64%, c'est un beau réseau mais cela fonctionne.

Oui, c'est bien ça et la dégradation ne s'est pas fait brutalement, mais je pense au fur et à mesure que je complexifiais mon réseau ( j'avais du revoir toutes mes tables de vitesses il 2 ou 3 mois)
je viens de tester et lorsque j'affiche CDM, le CPU monte à 90% et le timer tourne presque 2 fois moins vite
si j'ouvre un ancien réseau beucoup plus simple, le CPU ne monte qu'a 80% et le timer tourne correctement
dans tous les cas, si je n'affiche pas CDM, le timer tourne correctement

Je vais supprimer l'affichage du ballast et regarder ces signaux et vous tiendrais au courant

Merci à tous les 2

Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Le réseau de mictrain

Messagepar mictrain » 04 Octobre 2017, 16:47

J'ai corrigé le signal qui était en erreur.

J'ai supprimé l'affichage du ballast et ça arrange bien les choses. Le timer fonctionne maintenant correctement et la vitesse des trains en simul parait correcte (il me restera je pense à recalibrer mes trains) ( le CPU monte tout de même vers 88 à 89%, mais ça tourne bien)

Lorsqu'on supprime l'affichage du ballast, sur les voies de couleur verte, on ne voit plus la direction des aiguillages.

Pour les 2 autres points
- l’introduction d’un nouveau train ne se fait plus correctement
- créer un itinéraire à la volée plante CDM
ça a l'air de mieux fonctionner. Je referais des tests et vous tiendrais au courant.

Merci encore pour votre aide

Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Le réseau de mictrain

Messagepar Maxime LESAGE » 04 Octobre 2017, 18:58

Bonsoir,
J'ai aussi eu des problèmes de concordance entre horloge CDM et le temps réel, ces différences ont été identifiées, c'est dû sans aucun doute à la puissance de la mémoire vive de l'ordinateur, avec un très gros réseau il faut viser un minima de 16 giga, c'est très visible en n'affichant qu'une partie du réseau. (par exemple ne garder affiché que les voies d'un seul circuit suivant les couleurs des parties du réseau)
Reprend les dernières pages de mes post sur mon réseau, il à été testé sur divers ordinateurs avec des mémoires de différentes valeurs.
Amicalement.
Maxime
Maxime LESAGE
Réseau HO en préparation
Maxime LESAGE

Messages: 1122
Inscrit le: 27 Novembre 2015, 00:03
Localisation: Hiver Bruxelles 1030 B, été Frayssinet, Lot 46310 F

Re: Le réseau de mictrain

Messagepar mictrain » 04 Octobre 2017, 19:39

Bonsoir Maxime,

Peux-tu me donner le lien pour accéder aux dernières pages de ton post car je ne sais pas comment les retrouver.

Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN
