Messagepar mictrain » 13 Juillet 2015, 16:39

Bonjour Jean-Pierre,
Tres intéressé par ce FIS88, Je voudrais vérifier quelques points pour y voir plus clair
Ce boitier permet de gérer la rétrosignalisation
d'un côté, il est connecté au PC par un cable USB (PC windows XP, 7 ou 8)
de l'autre côté, il est connecté à des boitiers RM-GB-8-N (qui est le choix que j'ai prévu pour l'instant) par cable RJ45 (1 ou plusieurs sorties sur FIS88 ?)
Merci d'avance pour les réponses.

Je profite de cette occasions pour donner des nouvelles de mon petit réseau

La structure est terminée. C'est un plateau CP de 900 x 2500mm fixé sur un pied central de 800 x 600 hauteur 765mm monté sur 4 roulettes
En temps normal, l'ensemble est rangé contre un mur sous un ensemble d'étagères que j'ai modifié. Pour intervenir sur la partie arrière du réseau, je peux faire rouler l'ensemble au milieu de la pièce (c'est tres pratique)
Jai installé un partie des voies et aiguillages (je maitrise maintenant les soudures de fils sur rails et de rails avec rail au niveau (extérieur) de l'éclisse. Ces soudures me faisaient tres peur quand j'ai débuté le réseau et les premiers essais étaient peu concluant, mais avec les conseils de tous, maintenant, c'est bon. Merci.
Coupures de rails et soudures des fils de rétrosignalisation sont effectuées au fur et à mesure de la pose des rails

Concernant les coupures de rail et pour ne pas avoir de défauts d'alignement, je me suis fait quelques règles
Pas de coupures sur rails flexible en courbe
Coupure sur rails flexible seulement en ligne droite
Faire les coupures de préférence sur ou en bout des rails rigides
Dans les cas de coupures sur rails flexible en courbe, je soude un rail rigide courbe sur le rail flexible pour faire ma coupure.

Il me reste encore à acheter des voies et sutout des aiguillages ainsi que les décodeurs d'aiguillage

Ensuite, je m'attaquerais à la rétrosignalisation, à moins que je ne commence à installer la rétrosignalisation que sur une partie du réseau... je verrais...

Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Centrale DicoStation de chez LDT

Messagepar mictrain » 13 Juillet 2015, 23:37

Bonjour,
Une image de mon réseau pour imager mon propos

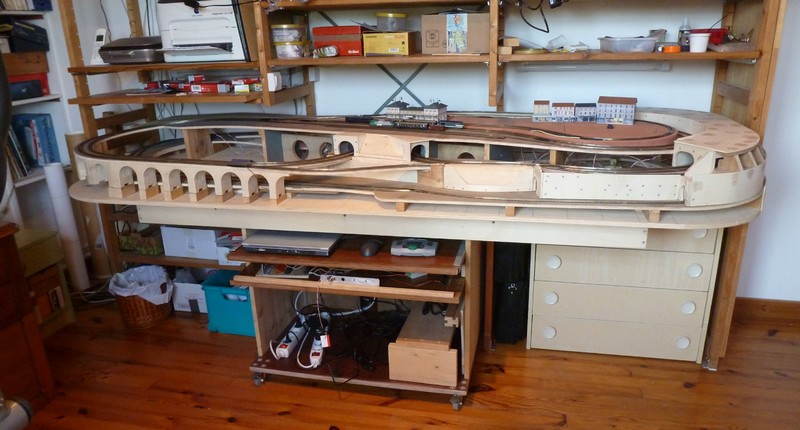

[attachment=0]mictrain.jpg[/attachment]
Michel

Mel corrigé par la modération car ton image ne s'affichait pas. PhilB
Pièces jointes
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Centrale DicoStation de chez LDT

Messagepar mictrain » 14 Juillet 2015, 14:10

Bonjour et merci PHIL

Mais est ce que tu peux me dire comment tu as fait, parce que moi, je ne suis pas arrivé à insérer cette photo

Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Centrale DicoStation de chez LDT

Messagepar PhilB47 » 14 Juillet 2015, 21:08

Bonsoir,
Pour mettre une image sur le site, il faut procéder en 2 temps :
1 - Transférer l'image. En bas de la fenêtre d'écriture, tu as "transférer une pièce jointe". Tu cliques dessus, puis sur "Parcourir", pour aller chercher ton image sur ton PC, et une fois qu'elle est choisie, tu cliques sur "Ajouter le fichier". Ainsi, ton image est transférée sur le site hébergeant le forum.
2 - Pour afficher l'image dans ton message, une fois que ton image est transférée, tu as de nouveau sous la fenêtre de rédaction de message le nom de ton image, et dessous le bouton "Insérer dans la ligne". Tu positionne alors ton curseur là où tu veux que ton image apparaisse dans ton message, et tu cliques sur ce bouton. Ton image est alors positionnée. Tu peux faire une prévisualisation de ton message pour voir si ça te convient.

En général, on considère que la taille de l'image est de 800 pixels de large.

Bonne fin de soirée.

Phil.
Pièces jointes
Echelle N + Roco Multimaus + Servos moteur et ESU SwitchPilotServos.

Il n'y a pas de problème
qu'une absence de solution ne
puisse résoudre !


Des tutos pour l'utilisation de CDM ? Rendez vous sur ma chaîne Youtube
PhilB47

Messages: 2365
Inscrit le: 27 Mai 2010, 10:04
Localisation: Agen

Re: Centrale DicoStation de chez LDT

Messagepar mictrain » 15 Juillet 2015, 16:26

Bonjour

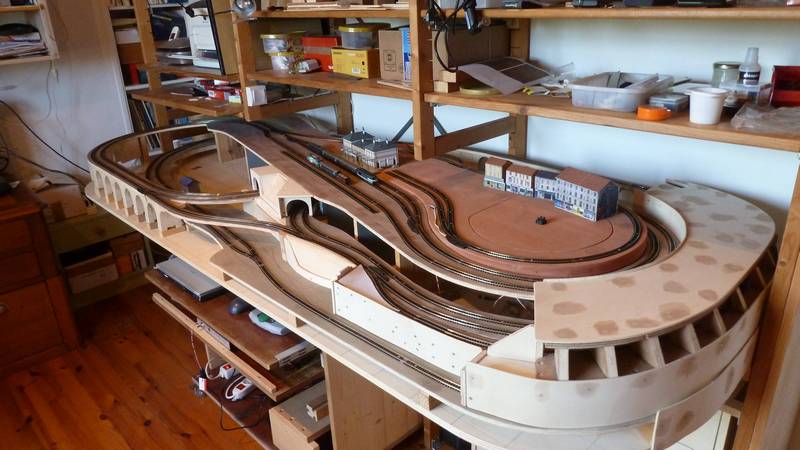

Encore une photo


et encore merci à Phil pour ses conseils qui m'ont enfin permis d'insérer cette photo
(j'ai réduit la largeur de la photo à 800 pixels)

Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Centrale DicoStation de chez LDT

Messagepar PhilB47 » 15 Juillet 2015, 18:49

Bonjour,
Je trouve ton réseau très sympa. Bravo pour la menuiserie, ça rend très bien.
As tu fais un .lay sous CDM ? J'aimerai bien le voir si c'est possible.
Bon courage pour la suite.
Phil.
Echelle N + Roco Multimaus + Servos moteur et ESU SwitchPilotServos.

Il n'y a pas de problème
qu'une absence de solution ne
puisse résoudre !


Des tutos pour l'utilisation de CDM ? Rendez vous sur ma chaîne Youtube
PhilB47

Messages: 2365
Inscrit le: 27 Mai 2010, 10:04
Localisation: Agen

Re: Le réseau de mictrain

Messagepar mictrain » 16 Juillet 2015, 22:57

Bonjour Phil

Voici la dernière version de mon réseau
J'ai sauvegardé un contexte de simulation = CINQ_TRAM_DIESEL

MTR 80 ZI b signaux trains decor iti7 simul2.lay
(312.07 Kio) Téléchargé 48 fois


J'ai aussi un certain nombres de messages qui se trouvent dans le sujet " Mon projet de réseau " qu'il serait peut-être bien de déplacer dans ce nouveau sujet " Le réseau de mictrain " Est-ce que tu peux le faire ?

Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Le réseau de mictrain

Messagepar PhilB47 » 17 Juillet 2015, 14:04

mictrain a écrit:...
J'ai aussi un certain nombres de messages qui se trouvent dans le sujet " Mon projet de réseau " qu'il serait peut-être bien de déplacer dans ce nouveau sujet " Le réseau de mictrain " Est-ce que tu peux le faire ?

Michel


C'est fait ;)

Phil.
Echelle N + Roco Multimaus + Servos moteur et ESU SwitchPilotServos.

Il n'y a pas de problème
qu'une absence de solution ne
puisse résoudre !


Des tutos pour l'utilisation de CDM ? Rendez vous sur ma chaîne Youtube
PhilB47

Messages: 2365
Inscrit le: 27 Mai 2010, 10:04
Localisation: Agen

Re: Le réseau de mictrain

Messagepar mictrain » 17 Juillet 2015, 17:47

Merci PHIL

Michel
Echelle N DR5000 pour le réseau et Sprog 3 pour voie de programmation
Rails Fleischmann
Aiguillages solénoïdes 3 Minitrix et 31 Fleischmann
Décodeurs aiguillages 8 S-DEC-4-DC et 1 LS150
Rétrosignalisation 1 RM-GB-8-N et 4 DR4088CS sur DR5000
mictrain

Messages: 99
Inscrit le: 04 Février 2014, 21:58
Localisation: AIN

Re: Le réseau de mictrain

Messagepar Guytoonet » 18 Juillet 2015, 11:45

Bonjour Michel,

Joli tracé très ludique et bravo pour la signalisation :thumb2:
Par contre, sur la partie isolée en navette, as-tu besoin de tant de cantons?

G.
‎"Il est bien des choses qui ne paraissent impossibles que tant qu'on ne les a pas tentées."
André Gide

Echelle N
Centrale CSX + GenLiS88
Rétrosignalisation LDT RM-GB-8-N
Moteurs d'appareils de voie "Seep" et décodeurs LENZ LS150
Guytoonet

Messages: 6231
Inscrit le: 09 Décembre 2009, 20:37
Localisation: Manage Belgique
