mon projet Réseau

[Romet pierre]

Merci JP
C est clair, en fait pour l instant j ai surtout réfléchis à la circulation,
Il faut que je retravaille la gare, je cherche des idées et des plans pour m inspirer .
L idée de mon post était surtout de valider la philosophie du reseau
Merci

[Romet pierre]

Bonjour,

Je vous joint le .lay de mon nouveau reseau en construction.
Pour avis éclairés bien sur.
D'avance merci

Pierre

test ho 27 itn.lay

(112.16 Kio) Téléchargé 79 fois

[serge de bollene]

Bonjour Pierre.

Je viens de zyeuter ton projet et je trouve dommage que les voies grises passent au dessus de la gare en haut à gauche.

La (les) modif(s) que je verrai bien:
- tu déplaces légèrement la gare cachée à gauche (tu as un peu de marge);
- tu en remplaces l'aiguillage de sortie à droite par un aiguillage à droite (ce qui 1) te fait une amorce de la courbe 2) ça évite les suites de courbe contre courbe);
- ceci te permet de décaler le demi-tour vert de droite vers l'intérieur de ton réseau;
- à ce moment-là, tu peux mettre la voie grise en descente vers le niveau zéro;
- tu mets la boucle grise de gauche à l'intérieur de la boucle verte.

Oui, mais tu vas me dire qu'on ne verra plus guère les trains sur la voie grise qui sert de voie de parade!

Chaque problème a une solution.
Celle que je te propose: tu retournes ton réseau (le nord au sud, et lycée de Versailles)(et pour faire simple et ne pas avoir à tout redessiner, la droite à gauche) et ta voie de parade est devant!

Ceci est un avis pas plus éclairé que ça, mais je te le donne quand même; dis moi ce que tu en penses.

[Romet pierre]

Bonjour Serge,
Merci de ton retour, honnêtement, j ai pas tout saisi..., concernant la voie grise elle est en partie cachée, seul la partie qui croise la gare en haut a gauche sera visible, je prévois un pont pour enjamber, la gare.
Ensuite je suis contingenté par la dispo de la pièce, j ai une centrale d aspiration murale contre le mur du fond en haut a droite, ce qui implique de ruser pour la hauteur et la disposition de la voie grise, afin que les trains puisse passer dessous, et aujourd'hui, je suis a la limite de la tolérance entre pente et espace entre voie et centrale d aspi ...
Ceci étant je suis assez d accord avec toi sur la partie qui croise les voies de la gare, mais pour l instant j ai pas trouve mieux .je vais travailler sur la boucle grise a gauche .
Il faudrait que je dessine le decor, mes explications seraient plus simple
Merci Pierre

[Guytoonet]

Bonjour,

Juste un petit complément, aux remarques de Serge.

Dans ta gare, les 3 voies du haut sont très rapprochées, du coup, un accès à quai est difficile (impossible même), pour la voie centrale.

G.

[Romet pierre]

Merci Guy
C est volontaire, l accès au quai central se fera par les voies du bas.
Les voies du haut sont une voie de manœuvre et une voie de passage pour trains sans arrêt'
Pierre

[serge de bollene]

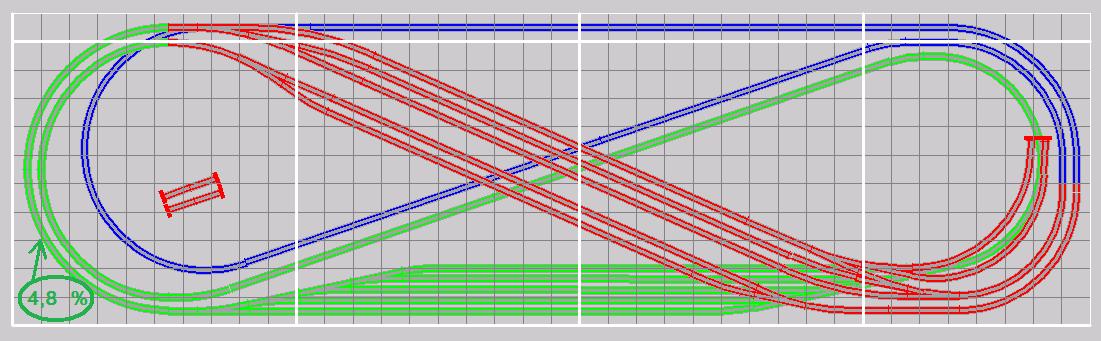

Euh, Pierre, tu as vu que tu as comme un petit problème dans le coin en haut à gauche:

Pierre grosse pente.jpg (33.75 Kio) Consulté 913 fois

Et pour illustrer ce que je voulais dire concernant la voie grise, voici une image (où la voie grise est devenue bleue):

et le fichier .lay qui va avec:

test ho 27 itn bis.lay

(62.64 Kio) Téléchargé 54 fois

Bon, d'accord, la pente verte à gauche est encore un peu raide, mais je n'ai pas pu faire mieux.

[Romet pierre]

Merci Serge, c est plus clair comme ca,
Pour la pente, j ai compris ce qui c est passe, au départ, je n avais pas mis d aiguille au centre de la courbe, comme dans ton exemple , et la pente était correcte.
Quand j ai fait la modif en intégrant l aiguille, j ai pas refait les calcul de pente d ou le hic,
Je vais corriger.
Par contre pour la voie bleue qui passe sous la gare, ça va être compliqué à mettre en œuvre, je pense que je vais rester sur ma première idée, mais l idée est bonne
Merci

[PhilB47]

bonjour,

En plus avec la modif de Serge, tu peux aussi rajouter une gare cachée sur la voie bleue.

Phil.

[Romet pierre]

test ho 32 config.lay

(82.71 Kio) Téléchargé 63 fois

Bonjour à tous,

Je rencontre un problème de configuration sur les signaux associés aux détecteurs.
Sur le .lay associé il y a trois zones avec des signaux doubles tete beche, or je n'arrive pas à les configurer avec leur détecteur associé ...
A chaque fois c'est le signal inverse qui prend la config du detecteur qui n'est pas sensé lui être associé, et pas moyen de changer, j'ai essayé pas mal de manip mais rien n'y fait .
J'utilise la version 5.3 .
Merci de vos avis éclairés

Pierre
