Le réseau de Fredo94

[fredo94]

Bonjour Michel.

Merci. Je vais donc refaire mon câblage en conséquence

[fredo94]

Bonsoir Fredo,

Suite à notre conversation téléphonique de ce matin, voici ce que cela donne avec 2 cantons dans les boucles inférieures. Un sens privilégié... à gauche... donc 2 zones détectées par canton sans zone neutre, sauf la voie centrale de la gare à prévoir dans les 2 sens.


FRED MODULE md2.lay

Bonjour Michel
peux tu me dire ou je dois faire mes coupures de rails afin de tirer mes câbles jusqu a mon module de retro
Parce que la avec ton Lay je suis un peu perdu je vois bien les nouveaux détecteurs a positionner sur le reseau reel mais ,je ne vois pas de vis a vis de ses derniers sur le LAY
Nous sommes bien d accord que chaque détecteurs doit avoir un vis a vis ?

Si je comprend bien ton Lay je dois avoir au total 6 zones de détections sur le bas et 6 zones de détections dans la gare cachée


Merci pour le retour


Fredo

[CC72000]

Bonjour Fredo,

Si je comprend bien ton Lay je dois avoir au total 6 zones de détections sur le bas et 6 zones de détections dans la gare cachée

6 pour la gare OK mais pour les 2 boucles du bas, chaque boucle et découpée en 2 cantons, chaque canton ayant 2 zones... soit 8 zones de détection au total.

Nous sommes bien d accord que chaque détecteurs doit avoir un vis a vis ?

oui, il faut savoir que pour les feux tête-bêche les symboles de détections ne sont pas représentés, mais il sont là quand même.

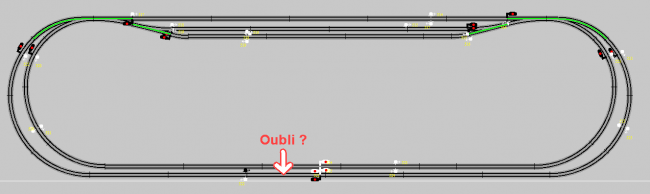

Ici par exemple, j'ai configuré les adresses 513, 514, 515, 516 pour les 4 zones de détections de la boucle extérieure

Donc selon la sacro-sainte règle potal et intervo il faut 5 coupures représentées par les flèches.

[fredo94]

Bonsoir Michel

Merci pour les précisions


Voici mon Lay configuré avec les adresses des détecteurs correspondant a mon module.

Toutes les détections se fond bien a l écran au passage d une loco sur les zones ,elles changent bien toutes au bon moment a l écran
Je vais pouvoir passer gentiment a l étalonnage des trains.
Ensuite je passerais a la création d itinéraires avec mes 3 convois et la c est pas gagné je ne sais pas quoi faire comme itinéraires pour que le rendu soit sympa.
Mes deux boucle du bas les parties droites sont un module scénique,donc j ai seulement deux voies pour faire des changements de circulation


Merci

fredo

FRED MODULE md2 (1).lay

(31.05 Kio) Téléchargé 20 fois

[fredo94]

Premier tgv etalonnè en 8 minutes

[CC72000]

Bonjour Fredo,

[fredo94]

Bonjour Michel

Oui



Bon me voilà avec un problème qui va commencer à gêner maintenant.
Tout mes convois ferraille au passage des aiguilles tous et sur toutes les aiguilles quand le train rentre par le côté des deux jonction pas de problème par contre quand il rentre du côté aiguillage il sort des rails Comme si les essieux ne passaient pas du coup c est problème
J ai des aiguillages fleishmann piccolo avec les moteur fleishmann
J ai l impression qu ils ne poussent pas à fond.

[fredo94]

Bonjour à tous. J ai un problème d aiguillage je ne comprend pas
Le numéro 7 de mon réseau ne module plus donc je me suis dit moteur HS donc nouveau moteur et bien non toujours le même problème. Que ce soit en direct via l application Z21 ou via cdm les autres impeccables

Vous avez une idée ? C est un module lenz 150.

[Dominique76]

Bonjour
Peut être une mauvaise connexion quelque part. Soit une connexion desserrée, soit une vis de connexion qui pince la gaine isolante et non le fil conducteur.

Sinon, pour voir si c'est le module qui est en cause, il suffit d'intervertir le branchement de ton aiguillage qui ne répond plus avec un autre aiguillage. Et voir si le problème a changé d'aiguillage ou si il a suivi...
Dominique

[fredo94]

Bonsoir merci Dominique. J avais un autre boîtier ls150 j ai changé directement et ça fonctionne.
