je suis connecté que sur un seul module 4088RB viale port FB Bus je n'ai jamais utilisé le deuxième module, en revanche je peux changer de module et tester. je n'ai utilisé que les adresses du premier module de 513 à 528. je ne comprends pas d'où vient l'adresse 533 et le second module ....

[jpp38]

Alors si tu n'as qu'un seul module, change le paramétrage de la Dr5000 :
Nombre de modules 16 dérecteurs: 1
Nombre de modules 8 détecteurs: 0
Nombre total de détecteurs:16.

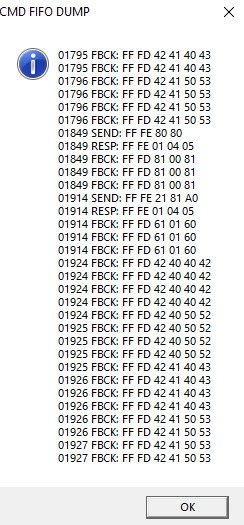

Et tu me refais la même manip, et tu me fais la copie de la fenêtre CMD FIFO

[Domirail01]

voici le nouveau résultat j,ai changé de module DR4088RB sans résultat

[Domirail01]

serait il possible de se parler au tél ça serait plus simple je pense ?

[jpp38]

Un dernier test: retire carrément le câble S88n de la centrale DR5000 (donc sans aucune connexion de modules de détection), et refais le même test.

Eventuellement, on discutera par téléphone après.

JP

[Domirail01]

voici le résultat sans le cable S88,

merci et bonne soirée

[jpp38]

Bonjour,

Là, le résultat est exactement ce que ça devrait être... au moins pour une rétrosignalisation S88. On voit clairement les séquences correspondant au ON / OFF du départ, suivies des 16 rapports d'état pour les 16 détecteurs déclarés, aux bonnes adresses.

... Sauf que, si j'ai bien compris ta rétrosignalisation n'est pas S88, mais R-bus (puisque que tes modules sont des DR40088RB-CS) . Exact?
Et donc, ta chaine de rétrosignalisation arrive sur le port XN-FB, et non sur le port Ext88 IN : encore Exact?

Il est possible que le fait d'avoir paramétré le Ext88 perturbe le FB bus (R-bus).
Le problème est que je ne connais pas le Rbus, et je ne sais pas du tout comment il est supposé se comporter.

Donc, il faudrait réessayer en mettant à 0 les nombres de modules 16 détecteurs, et de modules 8 détecteurs, ainsi que le nombre total de détecteurs dans l'écran de configuration Ext88 de la DR5000.... et en rebranchant le câble R-bus (donc pas S88N comme je l'avais dit dans mes messages précédents).

Je propose que je t'appelle vers 11h ce matin pour faire le point. Je t'envoie mon n° de portable par MP, et fais la même chose.

Auparavant, ce serait bien que tu mettes une photo de l'ensemble DR5000 + DR4080RB + câble, ou si ce n'est pas possible, deux photos : DR5000 + câble rétro d'une part, et DR4088RBCS + câble de l'autre.

JP

[Domirail01]

voici les infos du dernier test

[Domirail01]

et photos


[Domirail01]

suite photos
