Pacy

[serge de bollene]

Et si tu rajoutes celui du bas ?

[jeanmarckiloris]

justement en enlevant celui du haut et en rajoutant celui du bas il me met que la signalisation est insuffisante .

[serge de bollene]

Lorsqu'on lance "Vérifier et Connecter le Module", après le message habituel il apparait à l'écran deux autres messages que je ne sais pas interpréter:

ANOMALOUS OPERATION
BLK_BuildingSingleSegmentBlock#2

puis:

On segment 4348, (33018/10135)/(25295/10135)

J'espère pour toi qu'un autre gentil membre de ce forum pourra te venir en aide.

[Dominique76]

Bonjour
Si je supprime ce feu en haut, j'ai un message d'erreur lors de la vérification du réseau, par contre si j'ajoute un autre feu sur cette même voie devant l'aiguillage à gauche, je n'ai pas de message d'erreur.
En supprimant ce feu en haut à droite, on crée une grande zone d'aiguillages qui englobe 2 cantons. Le problème vient peut être de là.
Dominique

[Dominique76]

Oups Serge a été plus rapide.

[serge de bollene]

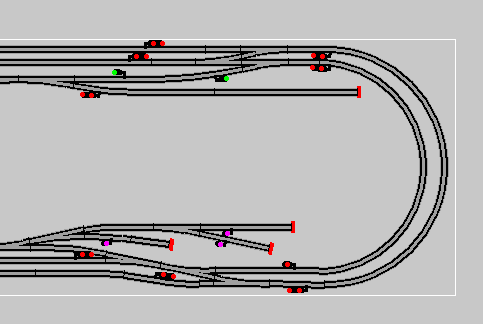

En corrigeant ainsi:

Pacy 2.png (8.27 Kio) Consulté 461 fois

je n'ai plus de messages d'erreur.

Je ne sais pas pourquoi, mais apparemment ça marche.

[CC72000]

Bonjour à tous,

Si je supprime le signal du haut, je ne peux plus créer d'itinéraire : Un message d'erreur m'indique qu'il manque des signaux

Lorsqu'on lance "Vérifier et Connecter le Module", après le message habituel il apparait à l'écran deux autres messages que je ne sais pas interpréter:
ANOMALOUS OPERATION BLK_BuildingSingleSegmentBlock#2

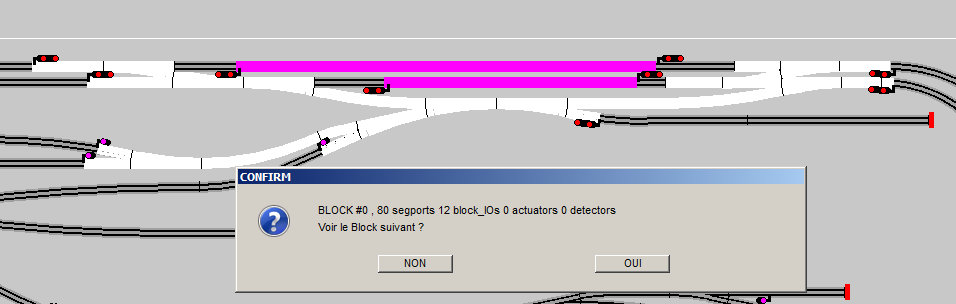

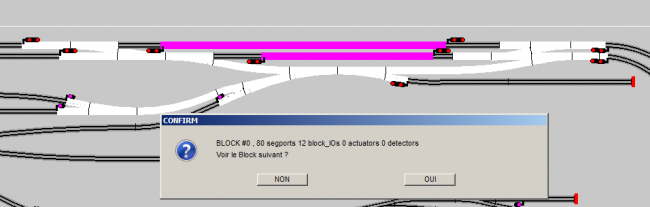

Quand on supprime le feu, les deux zones d'aiguilles sont regroupées en une seule :

Ce qui n'est pas interdit, le petit soucis est que dans cette configuration, souvent avec ce genre d'énorme zone d"aiguilles nous pouvons avoir un canton de pleine voie qui a ses deux extrémités sur cette même zone d'aiguilles (ici, il y en a 2 ) ce qui n'est toujours pas interdit
Par contre, dans ce cas, CDM à lui un gros soucis quand les 2 feux qui bornent ce canton de pleine voie sont sur le même segment, le logiciel ne sait pas traiter ce cas de figure. Il faut que les deux feux soient sur des segments différents, et alors CDM sait faire son découpage en cantons.

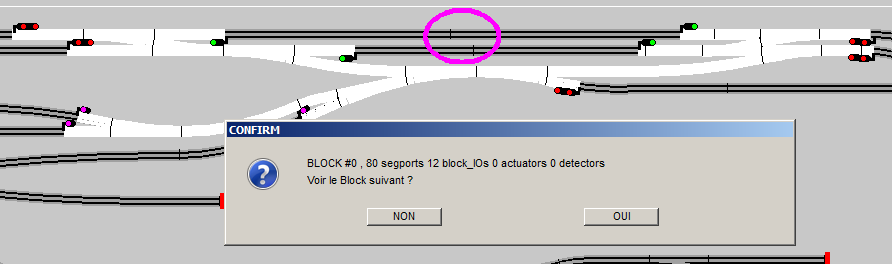

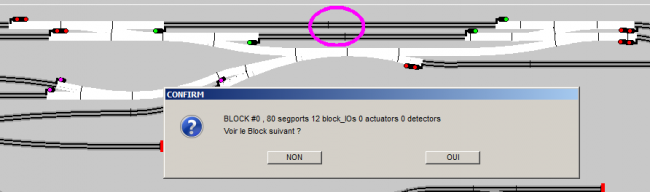

Il suffit de couper les segments en deux...

Je ne sais pas pourquoi, mais apparemment ça marche.

Pour traiter le problème de signalisation, il faut soit supprimer le feu ==> réunion des deux zones d'aiguilles en une seule (cf ci-dessus)
soit en ajouter un pour créer un petit canton, mais dans ce cas les deux zones d'aiguilles restent deux zones et les cantons de pleine voie qui ont leur feux sur le même segment ont leur extrémités sur deux blocks différents et là pas de soucis.

[serge de bollene]

Merci Michel pour tes (très claires) explications.
