non justement je sais pas si c'est comme mon schéma ou si c'est comme tu dit
ok je pense que les CDF 2 fils fonctionne ça


je comprend mieux ce que voulait dire CDF

[railenbois]

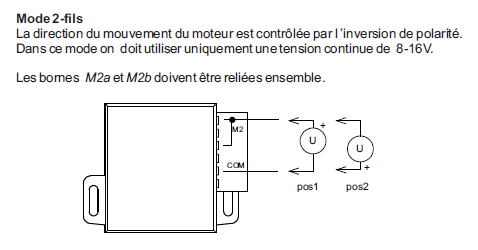

mes moteurs sont câblés sur des ls 150 ,sur ceux-ci il y a 3 bornes : une borne commun et deux bornes pour le sens d'ouverture

Marcel

[chevris]

Voila j'ai eu la reponse a mon probleme via le forum du N

Pour les moteurs Conrad il faut relier le fil qui n'a pas de diodes sur une borne du décodeur et les deux autres avec diodes sur l'autre borne du décodeur comme sur l'exemple ci dessous avec un décodeur LDT voir ci dessous:


Pour le raccordement à un décodeur 3 bornes il faut une interface comme celle-ci par exemple
interface moteur
https://www.boutique-train.fr/digikeijs-centrale-retro-decodeurs-accessoires-et-servos-etc/1013-dr4101-4-interfaces-pour-moteurs-ac-8718375560471.html

[chevris]

Bonjour
mon réseau va enfin être bouclé, la pose de la retrosignalisaton avance a grand pas, ainsi que les décodeurs d'aiguille CDF qui fonctionnent bien avec la commandante de la centrale Lenz.
Je vais m'attaquer a la configuration des aiguilles et des détecteurs avec CDM, j’espère que je vais arriver a tout comprendre !!!

Autrement pour mes 4 boucles de retournement j'ai opté pour des AR1 mais chez lestrainsdedaliplumes.com il m'en on livré que 2 et un reapro pas avant mars 2018.
connaissez vous un autre site ou je peux en trouver, sinon remplacer par autre chose...
Enfin voilà pour le moment.

[jpp38]

Bonjour,

On peut en trouver sur Ebay.
Par exemple ici

JP

[chevris]

ok merci, vais les commander au USA, avec un peu de chance vais passer a travers les frais de douane

[jpp38]

Bonjour,

ok merci, vais les commander au USA, avec un peu de chance vais passer a travers les frais de douane

Surtout éviter les transporteurs rapides genre UPS,....

JP

[chevris]

Bonjour,
ça avance a grand pas, mais les soudures et le câblage c'est très long !!!!!
nouveau petit problème,
je doit décaler 2 moteur d'aiguille, que me conseillez vous, comme renvoie d'angle. existe t il des choses toutes prête pour le mod ferroviaire.
autrement j'ai trouvé des renvoie d'angle pour le modélisme mécanique aviation ou auto.

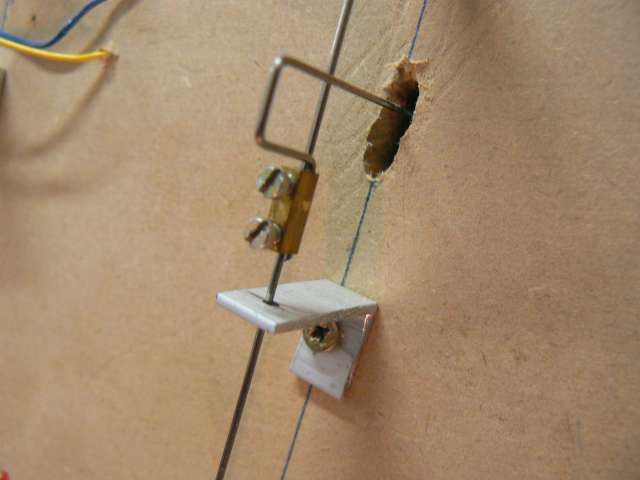

Sinon vais décaler avec un système comme celui là



[jpp38]

Bonjour,

Je n'ai pas d'expérience sur ce sujet. D'une façon générale, je me suis toujours arrangé pour éviter au maximum les intermédiaires mécaniques.

JP

[chevris]

Bonsoir
Je viens de gagner ma journée , j'ai du griller un bout de ma centrale. En effectuant mes milliers de branchements et pour tester un branchement d'aiguille, par inattention j'ai relié cet aiguille au feeder d'alimentation en 16v, ce qui ma renvoyé du 16v dans le réseau et j'ai entendu un clac !!!
maintenant et après un teste de la centrale sur un autre bout de réseau, je n'ai plus qu'un sens de circulation !!!!
j'ai plus qu'a renvoyer ma centrale en réparation.
Autre question,
sur ce réseau, le temps que la centrale revienne et avec la retrosignalisation, est ce que je peux monter un transfo analogique histoire d'avoir du courant pour continuer a brancher mes aiguillage et vérifier qu'ils soit alimentés dans le bon sens.
