le réseau des Marions en N

[chevris]

Bonjour, et merci a toi, je continue ma progression dans mon installation et mes tonnes de branchements !!!

[chevris]

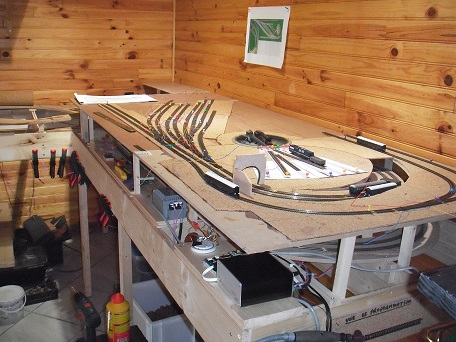

Construction 2 eme niveau + la mise en place du DCC du niveau inférieur


[jpp38]

Bravo. Ca avance.

JP

[chevris]

Bonjour,

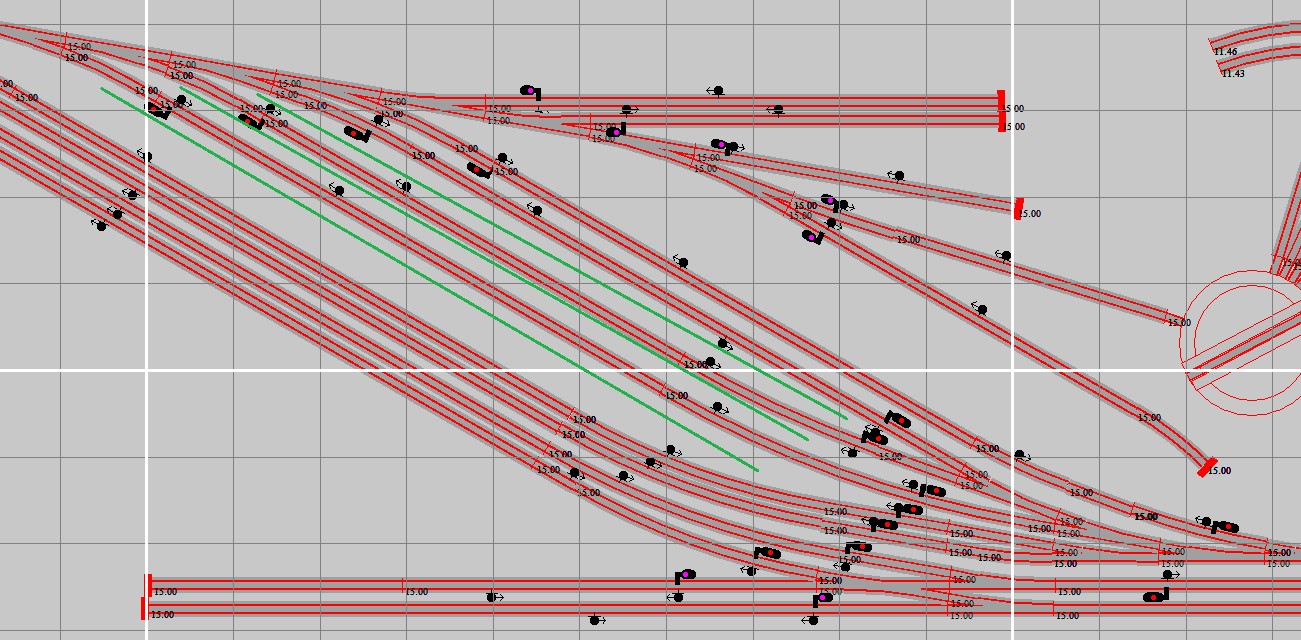

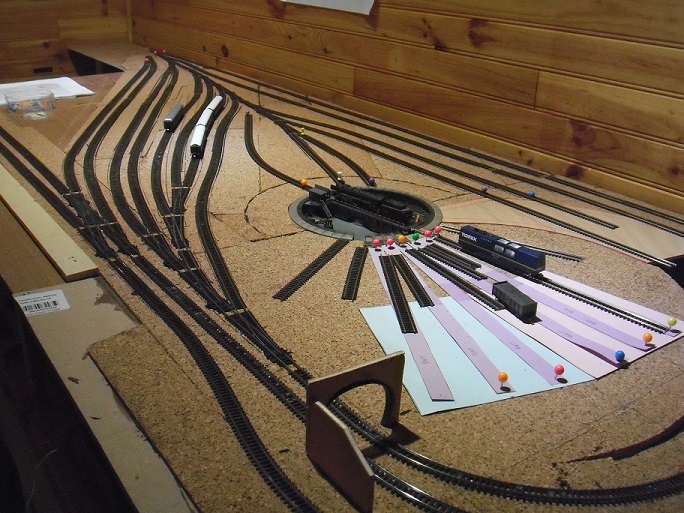

la pose des voies niveau 2 se termine, et je prépare la découpe des cantons, mais je m’aperçois que ce qui était prévu dans la découpe (ligne verte) les cantons sont trop court, donc il faut certainement que je retire la signalisation en place pour la considérer et remplacer comme un grill ?

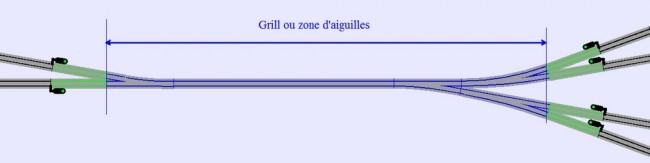

un peu comme sur cet exemple

Oui mais ça va pas, car c'est 3 zones où je veux faire arrêter des trains !!!

Donc je doit peut être laisser comme c’était au départ

Yves V6.lay

(279.68 Kio) Téléchargé 27 fois

Merci pour vos conseils

[serge de bollene]

Pas glop tout ça.

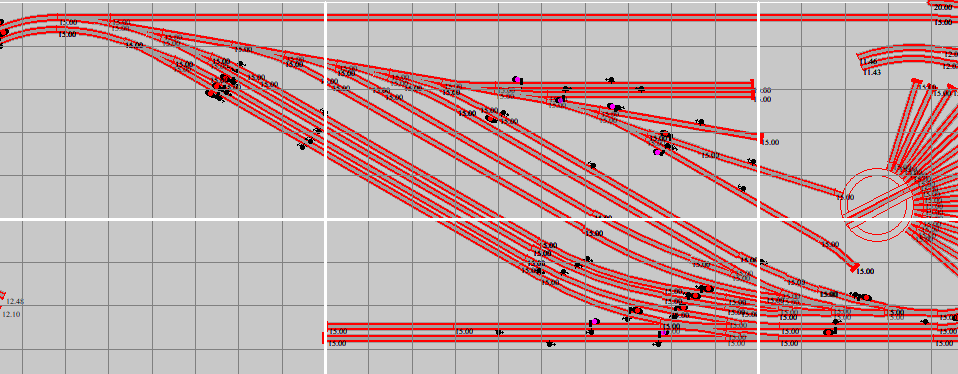

Est-ce que ceci t'aide?

Yves V6sdb.lay

(192.03 Kio) Téléchargé 56 fois

[chevris]

Merci a toi, mais je vais laisser comme c’était prévu, je destinais ces 4 voies pour du triage ou stockage de petite rame ou style autorail picasso
dés fois je réfléchis trop

[chevris]

Bonjour
Pour mes décodeurs CDF 2 fils et mes moteurs conrads, apres un mail a CDF :

Bonjour,
Pour les moteurs CONRAD il faut des décodeurs "2 fils" et relier ensemble à une des bornes, les deux diodes qui sont cablées avec les moteurs.

M.THOMAS
CDF

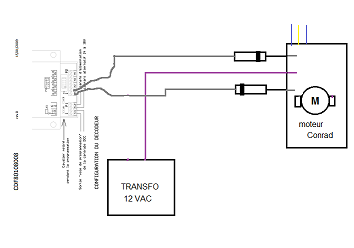

Donc si quelqu'un a déjà posé ce type de montage, peut ton m'expliquer comment cela peut fonctionner si je relie ensemble les 2 fils avec diode des moteur conrad a une borne, ou c'est un fil avec diode a chacune des 2 bornes !!!


[railenbois]

sur un moteur conrad
2 fils avec diode et un fil pour le commun
et 3 autres fils pour la polarisation du coeur

Marcel

[chevris]

Oui merci pour ta réponse, c'est juste un schéma trouvé sur le net pour comprendre l'alimentation du moteur, je viens d'en monter une vingtaine, ne me reste plus qu'brancher les décodeurs, autrement ils fonctionnent bien en manuel sur mon réseau

[Dominique76]

Bonjour
Es tu sûr de ce schéma?
Pour moi le transfo va au décodeur
Les 2 fils avec diodes du moteur vont à une même sortie et le commun va à l'autre sortie.
Je n'ai pas de moteur Conrad mais je m'inspire pour te dire cela du schéma des moteurs MTB .

Dominique
