Bonjour
merci jpp pour cette première approche, c'est un vrais casse tête, je ne pensais pas qu'il fallait être limite ingénieur !!
donc j'attend d'autre commentaire pour continuer.

[chevris]

Bonjour

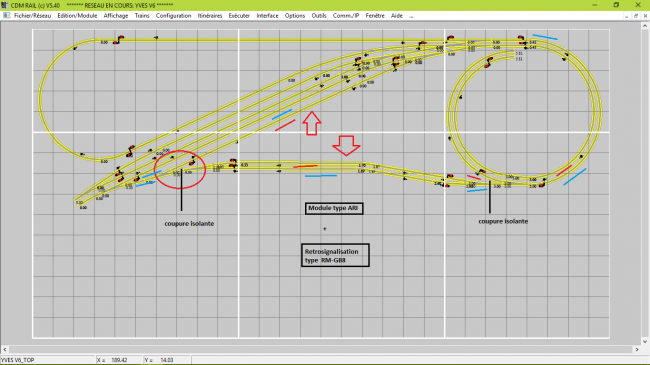

Donc a dés que je trouve une inversion des courants, je mets en place:

- une coupure isolante sur les 2 rails a chaque extrémité
- un module type ARI
- et rétro-signalisation

pour la rétro-signalisation, je dois dédier un module pour chaque boucle ou je peux continuer sur mes modules ou il reste de la place ?

[jpp38]

Bonjour,

Non. Ce qu'on bascule, c'est un canton, et un seul. Et il est très important de respecter cette règle.
Donc chacune des deux voies du bas, doit être pilotée par un module de retournement.

Ce problème de module de retournement est probablement un des plus tordus en digital... En analogique aussi, d'ailleurs.
Mais il faut dire que ton projet n'est pas non plus des plus simples à analyser.

C'est un des avantages du "3 rails": on n'a pas ce problème.

Tu peux aussi jeter un coup d'oeil sur cette page.

Je suis en train de reprendre toute la partie sur le "digital" sur le site.
Mais je n'ai pas encore réécrit la partie sur les boucles de retournement.


JP

[jpp38]

Si ça peut aider, voici deux figures qui montrent le détail de câblage d'une boucle de retournement avec un RM-GB-8-N et un AR1.

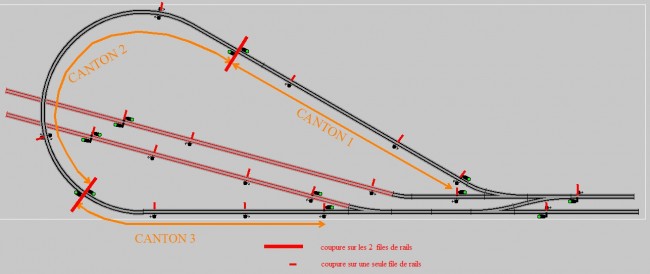

vue avant câblage

Après câblage. On exploite ici l'indépendance des deux groupes de 4 sorties sur le RM-GB-8N


[jpp38]

Au fait, c'est quoi, ta centrale?

Parce que si c'est la z21, il y a un problème: elle disjoncte avant les modules de retournement (Bug notoire de Roco).

JP

[chevris]

Bonjour et merci Jpp

je comprend mieux comment câbler tout cà, c'est une centrale Lenz, et j'ai vu aussi que tu récrivais sur la retro-signalisation ce qui m'arrange aussi.

[jpp38]

Je viens de terminer le topo sur la rétrosignalisation.
Ton retour là-dessus m'intéresse, pour savoir si ça clarifie, s'il manque des choses.....

JP

[chevris]

Merci j'approfondie mes connaissance !!!

je comprend mieux le procédé de la boucle, car sur le schéma avec l'ARI que j'avais trouvé et qui est un peu plus haut page 21 me parait faux !!!

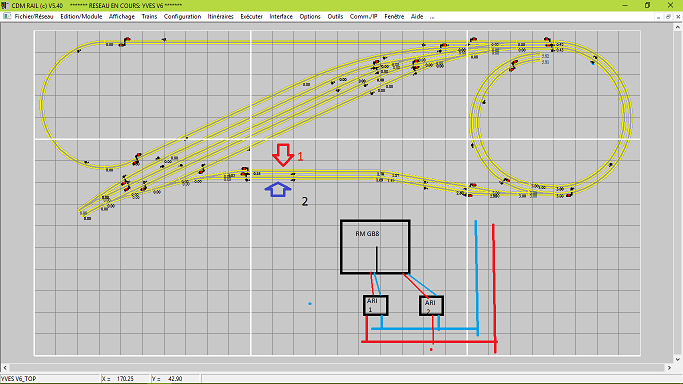

- sur les modules RM GB8 comme ils sont sépares en deux groupes peut on utiliser un ARI par groupe pour alimenter 2 cantons de retournements, comme sur mon schéma

- sur le schéma que tu m'as donné un peu plus haut, les diodes ne devraient pas être sur le J bleu pour compenser les coupures du K rouge
- et ce schéma serait bien pour compléter l'explication " 3. Le câblage du réseau" puis " Les boucles ou triangles de retournement et les ponts tournants " sous le cinquième dessins, plus explicite
- Dans le " 1. Principe de câblage des cantons " le lien LDT bleu ne fonctionne pas

et je vais continuer a voir tout ça, cette nuit au boulot

vais finir par être ingénieur !!!

[jpp38]

- sur le schéma que tu m'as donné un peu plus haut, les diodes ne devraient pas être sur le J bleu pour compenser les coupures du K rouge

Non. Justement: elles doivent être du même côté que les coupures, puisqu'elles servent à reproduire la chute de tension sur les diodes internes aux circuits de détection.

- et ce schéma serait bien pour compléter l'explication " 3. Le câblage du réseau" puis " Les boucles ou triangles de retournement et les ponts tournants " sous le cinquième dessins, plus explicite

Oui. De toute façon je vais tout refondre.

- Dans le " 1. Principe de câblage des cantons " le lien LDT bleu ne fonctionne pas

OK; Merci.

[chevris]

ok merci,
pour le montage de 2 modules de retournements
sur les modules RM GB8 comme ils sont sépares en deux groupes peut on utiliser un ARI par groupe pour alimenter 2 cantons de retournements, comme sur mon schéma ?
