Bonjour Paul,

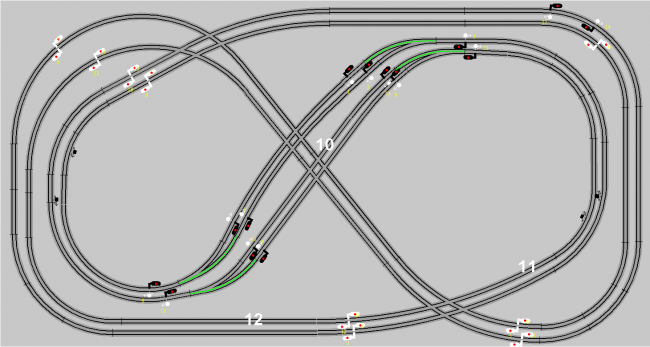

Voir les 2 photos successives du train virtuel, sur lesquelles j'ai les deux cantons 11 et 10 qui restent en blanc.

Sur le 2 photos, ce sont les cantons 11 et 12 qui restent affichés en blanc... Quand tu parles des numéros de cantons tu fais bien référence à l'adresse des zones de détections ?

Sur la photo 1, le train virtuel vient de pénétrer la zone 11 la détection est faite, le train virtuel roule, le train réel peut être un peu en retard peu avoir encore un essieu sur la zone 12.

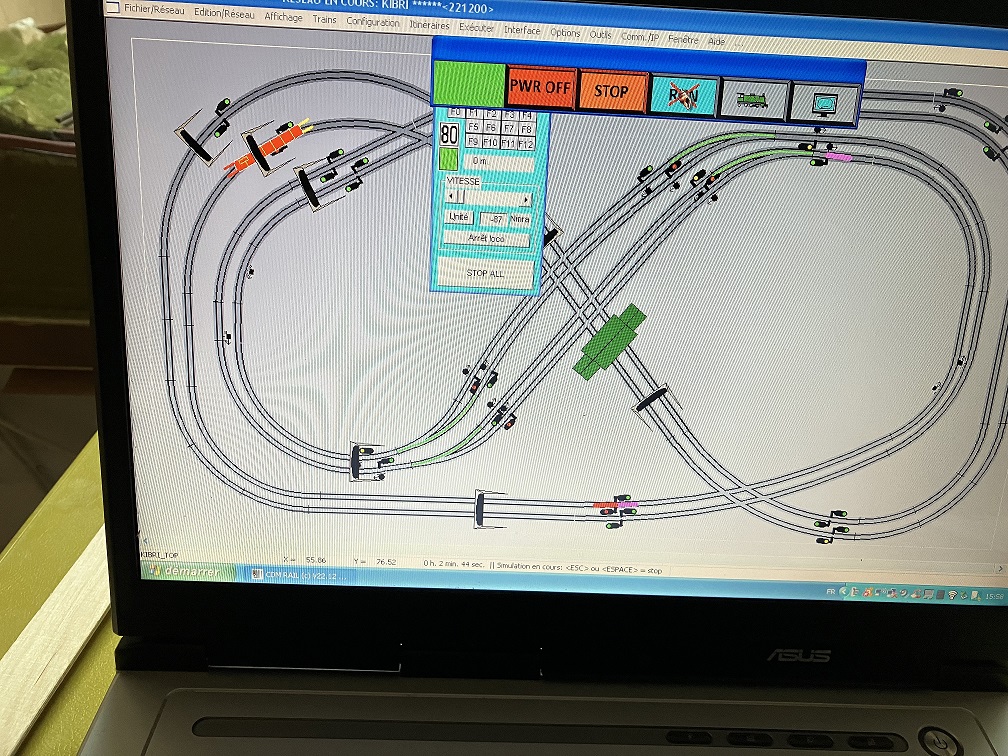

Sur la photo 2, le train virtuel arrive au bout de la zone 11... la zone 12 est toujours détectée ce qui n'est pas normal... où est le train réel à ce moment là ?
C'est une détection fantôme de la zone 12, détection à tors qui va semer le bazar...

J'ai vu que dans les options de RUN tu as coché "VÉRIFICATION DE LIBÉRATION DES DÉTECTEURS" tu peux faire un essai en décochant cette option stp.

Peux tu me faire une photo quand tu as le message... parce qu'avec tes deux dernières photos je ne comprends plus où ce trouve le train virtuel à ce moment là ???

[pp3402]

Oui, ce sont bien les 12 et 11 qui restent affichés en blanc, et comme tu le dis c'est peut-être une détection fantome sur le 12 qui fout le bazar.
Je viens de refaire des tests.
Quand le train virtuel arrive au bout de la zone 11, le train réel est toujours sur la 12.
J'ai fait un essai en décochant " VERIFICATION DE LIBERATION DES DETECTEURS", sans succés.
J'ai changé 2 fois le décodeur viesmmann 5233 qui gère le boucle 2, mais après quelques RUN satisfaisants, à chaque fois le défaut réapparait.
Il va falloir que je teste l'itinéraire inverse sur cette boucle 2 pour voir ce que ça dit.

[pp3402]

Je précise également que le défaut est présent sur les 2 fichiers, Kibri md et Kibri

[pp3402]

Kibri.lay

(89.42 Kio) Téléchargé 31 fois

Kibri_md.lay

(89.42 Kio) Téléchargé 25 fois

Michel,

Je t'ai remis les .lay des 2 fichiers. Pour simplifier l'appellation des itinéraires, j'ai utilisé la norme SNCF pour baptiser les 4 voies A,B,C,D en partant du BV. Les voies A et B sont sur la boucle 2, les voies C et D sur la boucle 1
Par exemple l'itinéraire B2AH, sur lequel apparait le défaut est devenu VOIE_B_AH, et j'ai construit 2 itinéraires par voie.
Comme je le disais dans mon précedent post, j'ai testé un itinéraire VOIE_B_H, sur les 2 fichiers.
Eh bien, j'ai reproduit le défaut inverse, avec un enchainement de cantons 11, 12 qui sont en blanc, ce qui laisserait à penser qu'il n'y a pas de fausse détection sur 12.
Le train virtuel file en bout de 12, pendant que le train réel est sur 11. A priori, je n'ai pas eu de blocage, car pas d'arrêt de train prévu en 12.
A+

[Mercier]

Bonjour à tous,
Désolé,mais je ne voie pas de détecteurs,sur les signaux pleine voie.
Sur mon réseau HO j'ai mis un détecteur de chaque coté des signaux pleine voie,à 50 cm et mon réseau fonctionne très bien.
J'ai regardé l'option RUN et les détecteurs présent sont bien visible.
Bonne journée.
Gérard.

[pp3402]

Bonjour Gérard,
Sur mes signaux pleine voie qui sont pour la plupart des têtes bêche le détecteur est associé au signal.
Quand on fait config détecteurs et que l'on clique sur un signal, le numéro du détecteur est présent dans la case détecteur associé.
Paul

[Mercier]

Je suis d'accord avec toi,mais regarde sur le principe des cantons de pleine voie avec CDM,il faut 2 détecteurs par signaux,1 qui faut partie du signal avec l'adresse cochée par exemple;22 et 1 détecteur à environ 40 ou 50cm avec la même adresse 22.en HO.
en N 20 à 30 cm du signal.
Bonne réception.
Gérard.

[pp3402]

Ok, je vais regarder.
Merci pour ta suggestion

[Mercier]

J'envoie mon réseau,
Bonne réception.

[pp3402]

Kibri1.lay

(92.82 Kio) Téléchargé 18 fois

Gérard,

J'ai crée un réseau Kibri1, en rajoutant des décodeurs uniquement sur ma boucle 2 pour l'instant.
Pour donner une adresse à ces décodeurs, je suis obligé de déconfigurer mes signaux tête bêche, car je ne peux pas mettre la même adresse.
Sur ton réseau, j'ai vu que les détecteurs précédent les signaux tête bêche avaient la même adresse que les détecteurs associés à ces signaux.
Comment fais-tu ?
Je vois également que tu es en rétrosignalisation Lenz, alors que je suis en S88.
Merci
Paul
