Réseau HO

[Mercier]

Bonjour à tous,
Mon réseau réel est plus grand que le réseau virtuel,est t'il possible de modifier les dimensions du réseau virtuel pour adapter au réseau réel.
Je m'explique: en virtuel j'ai une section de 1,18m et en réel 1.43m avec un signal derrière.
La Loco virtuelle s'arrête bien au pied du signal en virtuel.
La loco réelle s'arrête à 0.25 cm du signal.
Bonne réception.
Gérard.

[CC72000]

Bonjour Gérard,

Je m'explique: en virtuel j'ai une section de 1,18m et en réel 1.43m avec un signal derrière.
La Loco virtuelle s'arrête bien au pied du signal en virtuel.
La loco réelle s'arrête à 0.25 cm du signal.

Ce que l'on peut dire c'est que ton calibrage est parfait

Mon réseau réel est plus grand que le réseau virtuel,est t'il possible de modifier les dimensions du réseau virtuel pour adapter au réseau réel.

Il faut que ta section virtuelle fasse aussi 1.43m où est le pb ?

Il arrive parfois que l'on triche sur des sections pour faire une représentation de niveaux qui se superposent en réel, et en virtuel ils sont décalés pour les voir affichés en même temps. Ce qui introduit des sections de mauvaises longueurs. Ce qui n'est pas gênant en soit quand il s'agit de section de "passage", la synchronisation va rattraper le truc...
Sur une section avec un arrêt c'est plus délicat... c'est encore possible sur une section en 3 zones, normalement la loco virtuelle va bien attendre sa collègue réelle sur la détection d'arrêt...

Mais peut être que je ne comprend pas ton pb, ton .lay pourrait nous éclairer...

[Mercier]

Bonjour Michel,
Merci d'avoir répondu si vite à ma demande,C'était juste pour demander s'il y avait une possibilité de modifier la longueur d'une section.
Je peux essayer de modifier la CV4 deceleration.
L'itin est Navette 5 aller retour.
Je te joins mon LAY pour contrôle.
Bonne réception.
Gérard.

[Dominique76]

Bonjour Gérard
Sur ton réseau réel, la longueur de la zone de rétrosignalisation et/ou sa position est elle respectée?
Tes zones de rétro sont courtes et c'est étonnant que tu ais autant de distance par rapport à ton feu.
Sur mon réseau, j'ai ajusté quelques distances d'arrêt en trichant un peu (maxi 5 à 10cm) sur la position d'un feu ou d'un heurtoir ou en déplaçant un peu la zone de détection sur plan par rapport à la réalité .

Dominique

[Mercier]

Bonsoir Dominique,
Sur mon réseau réel,les zones de détection font 50 cm par rapport aux signaux.
J'essaie demain avec l'autorail sans sa remorque.
Effectivement,le fait de déplacer un feu ou un heurtoir,peut être une solution,je l'ai fait sur une voie de garage.
Je vous tiens au courant.
Merci de ton aide.
Gérard.

[Dominique76]

Je ne suis pas sûr d'avoir bien localisé ton problème mais si ton symbole de détection est plus près du feu sur ton plan qu'en réalité, c'est normal que ton train s'arrête plus tôt.
Il faut que la longueur sur plan et sur ton réseau soient identiques.
Dominique

[CC72000]

Bonjour Gérard,

Je peux essayer de modifier la CV4 décentration.

Non, surtout pas.

L'itin est Navette 5 aller retour.

Il est pas là
il y a bien Navette 7 ???

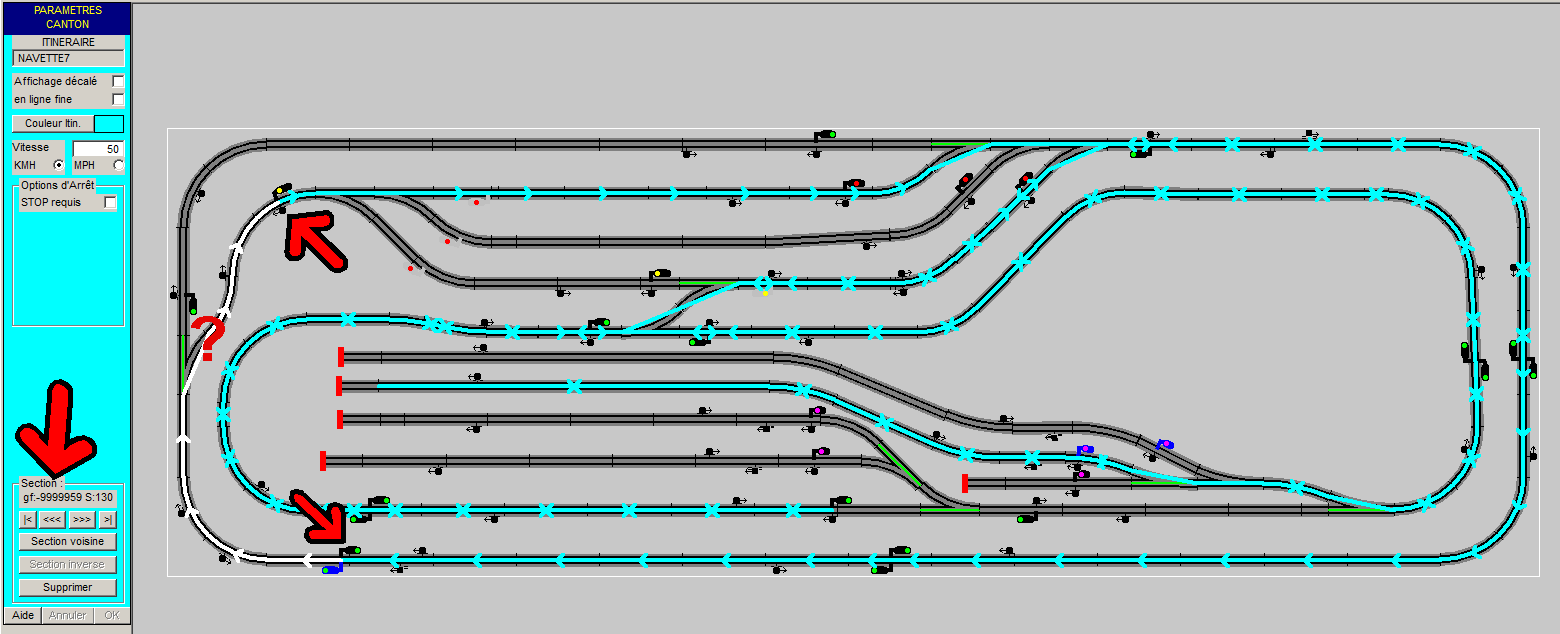

Mais ta signalisation n'est pas correcte, il faut supprimer le signal TB en entrée de zone d'aiguille en bas à gauche... et tu as deux zones d'aiguilles contiguës... aie aie...
Donc soit supprimer le feu pour les réunir en une seule zone, soit ajouter un feu pour mettre une petite zone de pleine voie entre les deux...

Il faut que je rajoute un outil dans les vérifications des blocks pour mettre en évidence ce cas là... on le voit dans ton iti navette 7, la section fait une longueur totale de 130 cm et un garage franc de -9999959 cm pas bon

Et sinon, ce serait pas que tu nous indiques de quelle zone te pose un problème...

[Mercier]

Bonjour Michel et Dominique,

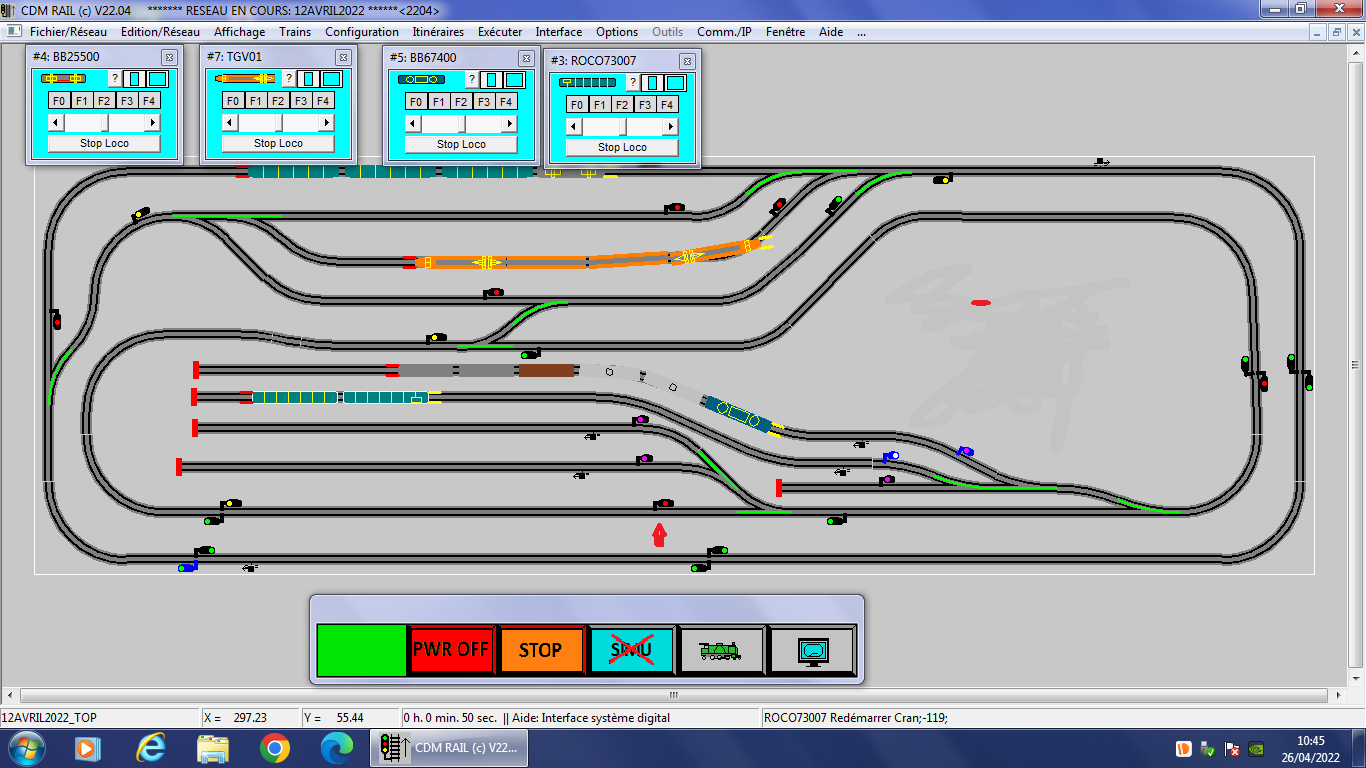

J'ai tourné de sens de départ, la loco verte et sa remorque et fait l'essai sur l'itin7 et pas de problème,elle s'arrête bien à 10 cm du signal,pour repartir dans l'autre sens.
Je joins le lay avec la flèche qui indique le changement de sens.
Dans l'après-midi,je vous envoie un lay,avec la modif que je compte faire sur la signalisation.
Bonne réception.
Gérard.

[Mercier]

Signalisation.
Je ne peux pas attendre,ai-je bon ?
A +

[CC72000]

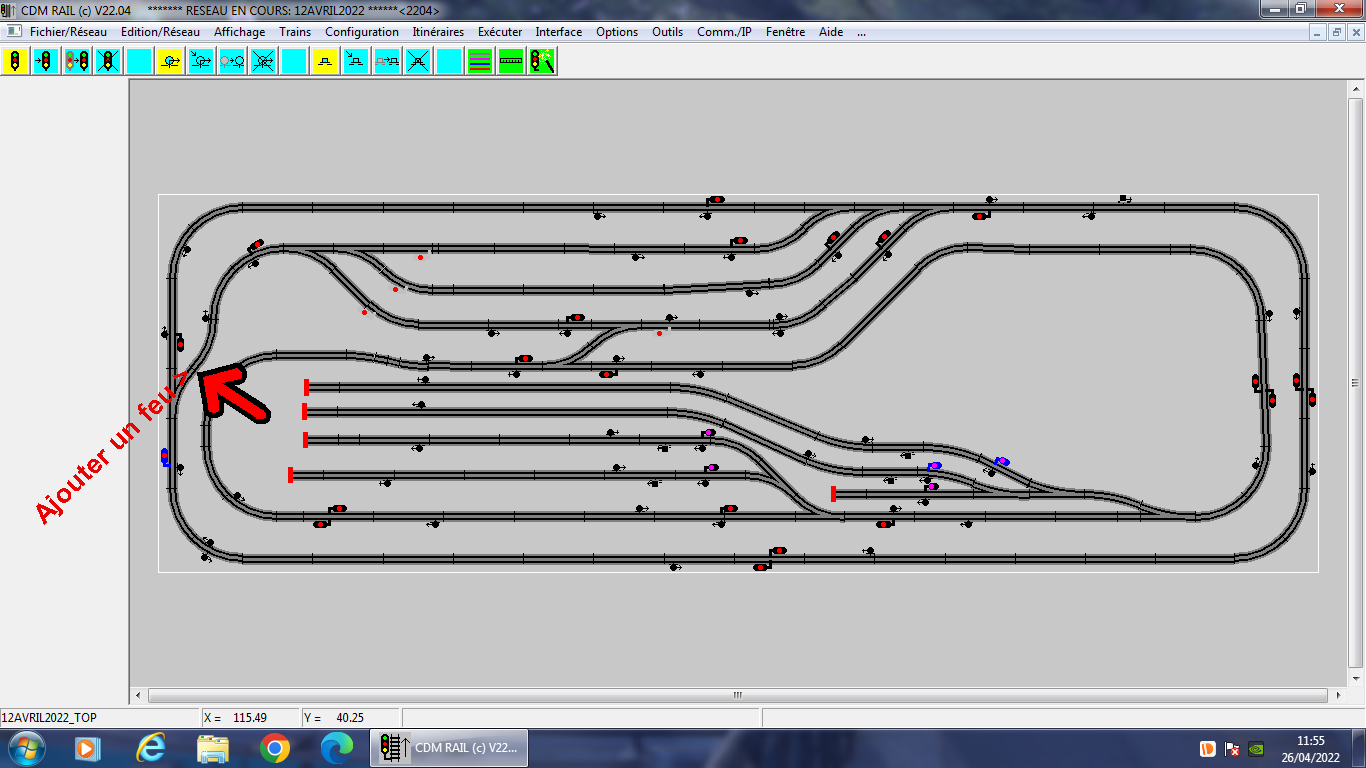

Pour que les deux zones d'aiguilles ne soient pas en contact, il faut ajouter un feu...

un gris pas visible si tu veux, mais un feu quand même...
