Le réseau de Jean-Pierre

[jp276]

Bonjour,
oui cela marchait, il y avait des arrêt du logiciel des plantages mais sur les essais sur un ovale avec 4 aiguillages pendant 6 mois il n'y en eu que 5 ou 6 et comme elle est à jour dans ses version cela vient peut-être de là. En simulation qui n’était pas avec la centrale esu pas de problème avec 10 trains cela tournait bien, Maintenant les essais était prévu sur le circuit avec 4 trains vraiment en réelle avec les itinéraires des simulations.

Avec L’eco les commandes des aiguillages avec les 2 mega fonctionne bien sans aucun problème et pareil pour les détections S88 avec deux mega, des programmes de Jean-Claude sur locoduino qui ont été fait et tester pour une eco et qui tourne avec.

j’aimais bien cdm mais comme je ne peux plus m’en servir je vais essayer rocrail qui est pas facile à régler et pas simple ou JMRI qui fonctionne pas mal avec l’esu mais je ne prendrais pas tc pas utile pour moi et vraiment trop compliqué.

Jean-Pierre

[jpp38]

Bonsoir.

Si ça marchait avant, je te redonne la DLL ECOS, pour voir si ça fonctionne toujours. Ca ne t'engage en rien sur ton choix final.

DDGI_4ECOS.dll

(115.32 Kio) Téléchargé 82 fois

Il suffit de la recopier dans le sous-répertoire CDM_DGI du répertoire d'installation de CDM-Rail.
Et elle sera automatiquement détectée au démarrage de CDM-Rail.

JP

[jp276]

merci Jean-Pierre je mette en place la dll demain vendredi, là je finit un montage pour mon car faller avec un nano pour faire de l'auto.

Jean-Pierre

[jp276]

Je voulais pas attendre donc j'ai installé la dll et c'est ok

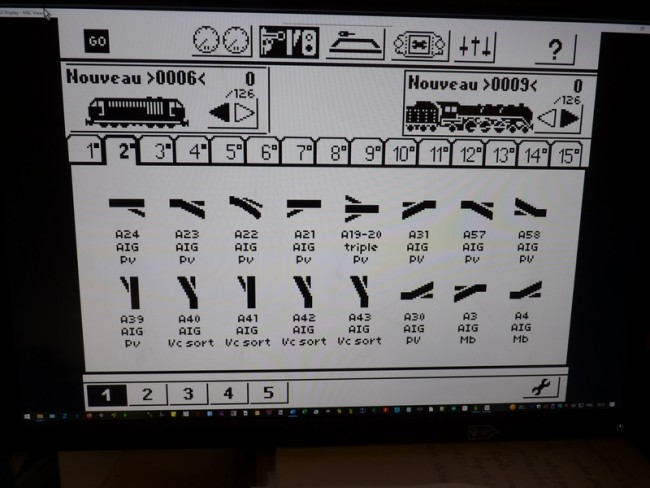

copie d"écran

Jean-Pierre

[jpp38]

Bonjour.

Bonne nouvelle.
Donc, il reste à voir ce que ça donne en RUN.
Tiens-nous au courant, c'est important, comme tu peux le voir, car j'étais persuadé qu'il n'y avait plus aucun utilisateur de l'ECOS avec CDM-Rail.

Bonne journée.

JP

[jp276]

Bonjour Jean-Pierre,

bien sur cela marchait avec 4 moteurs et 8 détections mais c'était sur plaques d'essais et avec des uno, maintenant je doit recevoir les circuits fabriquer en chine et tout les composants de TME, ceux de gotronic sont arrivé, quand tout sera arrivé je me mettrais au boulot câblage et cie. le contrôle du circuit je doit le faire aussi entièrement pour les isolations et refaire et rajouter des feeders supplémentaires pour les arduino pour les 5 'volts et 8 volts
il y à encore du boulot.

Jean-Pierre

Voir ici pour les explications complémentaires.

http://trainminiature.1fr1.net/t19184p2 ... rre#353646

[jp276]

Bonjour à tous,

des nouvelles des essais sur le réseau et bien la détection S88 arduino fonctionne bien. Mais la commande des moteur peco avec un arduino mega ne fonctionne pas,; le problème esr que le montage locoduino à fonctionner en essai avec le bouton test mais un fois connecter à la centrale il n'y a rien qui se passe donc j'ai tester avec un snifer et là rien sur le moniteur série pas de trames rien tous les photocoupleurs que j'ai essayer son bon,la centrale commande bien les trains sur un circuit de 3 mètres de diamétre la détection S88 avec cdm et deux machines à parfaitement fonctionner et même avec 3 machines.
Je vais faire et essayer le DCCppS88 il me jusque je j’achète quelque composants qui manque comme le max 471 le Am26C31 et peut être 2 modules LMD18200 et une carte supérieur pour mega de 3A le L298 je pense sera Certainement juste pour mon circuit j'ai trouvé un module de 15A comme avec des MOSFET voici le référence du module sur Amazone https://www.amazon.fr/s?k=3v36v+dual+mo ... aw_s_fkmr0 c'est que là que j'ai trouvé , mais je ferait les test avec le L298 et le LMD 18200 et je me servirait pas de la partie programmation j'ai un LokProgrammer pour cela.

Jean-Pierre

[jp276]

bonjour à tous,

Suite au post précédent ou je disais que la commande des aiguillages ne fonctionnait pas cela venait du 6N137 qui avait des faiblesse, maintenant changé la commande par le dcc s’effectue bien avec la centrale eco ou cdm pour la position des aiguillages.
les commandes sont effectués avec 2 mega qui ont 25 aiguillages chacun et 2 nano qui ont 8 aiguillages chacun, avec les méga ont peut mettre 32 aiguillages sur chaque, mais pour question de câblage il y en a que 25 j’ai préféré en mettre aussi sur nano pour la commande des triples et TJD plus facile à modifier, mais par la suite j’ai modifié le circuit pour les TJD que j’ai remplacé par des aiguillages simples chose que j’aurai dû faire depuis longtemps, il y a que les triples qui reste et fonctionnent bien.

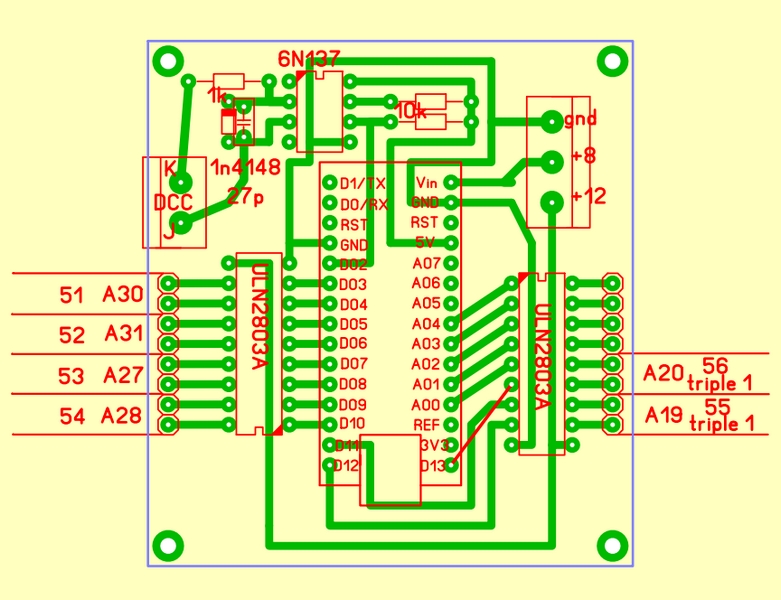

Voici les circuits du mega et du nano donc les 2 programmes (sketch) viennent de LOCODUINO https://www.locoduino.org/spip.php?article142 montage efficace

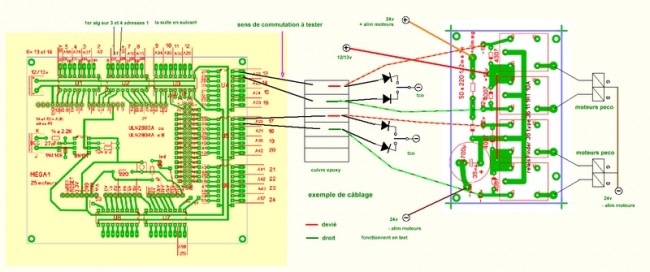

Circuit imprimé et principe de câblage pour le mega

Pour le mega et le nano j'ai indiqué les numéros d'aiguillages et les adresses qui commence à 1, les circuits concerne la Petite-ville est c'est exactement pareil pour Magny-bourg. Pour les adresses elles vont de 1 à 100, au-dessus c'est de 101 à 250 pour les adresses S88 qui ne pose aucun problèmes sur l'eco.

Et la centrale reliée par internet sur l’ordi avec une adresse IP pour commande à distance et aussi sur ma tablette Samsung en wi-fi et maintenant grâce à tout cela je vais pouvoir créée et indiqué les itinéraires sur la centrale et me servir de CDM pour tourner avec plusieurs trains . Mais les commandes par les TCO sont toujours là, cela fonctionne en doublette les itinéraires aussi pour les quelques manœuvres sans CDM.

Il reste à faire les détections S88, mais là c'est bien avancer, 64 détections sont installées,et fonctionnent bien entendue avec mega et nano.

Jean-Pierre
