Solution globale pour aiguilles N

Re: Solution globale pour aiguilles N

Messagepar christiandard » 07 Janvier 2016, 16:05

Bonjour.

Tout cela est fort intéressant , je pense remplacer quelques moteurs à certains endroits de mon reseau.
Je suis preneur de tes avancées.

Ch.
Echelle N, Peco code 55.
Centrale MM et Lenz LVZ100, interface USB Lenz.
Rétro LDT RS-8, moteurs Conrad et Tortoise.
Sprog II pour la programmation des locos.

http://www.minivillepassion.net
christiandard

Messages: 1053
Inscrit le: 15 Décembre 2012, 10:35

Re: Solution globale pour aiguilles N

Messagepar SUPERN » 20 Janvier 2016, 15:43

Salut,
Nouvel essai pour les photos:

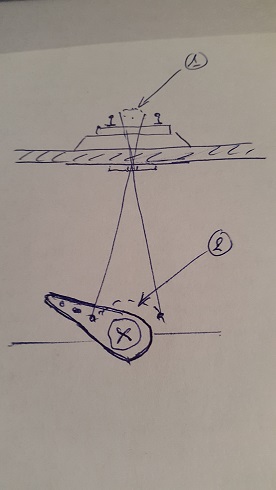

Principe d'ajustement du déplacement de la pointe d'aiguille au débattement du servo.
On remarque que la tige (corde à piano) remonte pendant le déplacement, ce qui évite qu'elle ne se sauve. Cela n'a pas d'inconvénient car il n'y aura pas de train pendant la manœuvre!!!
principe meca servos.jpg
pas joli! pas satisfaisant!
principe meca servos.jpg (41.19 Kio) Consulté 1068 fois

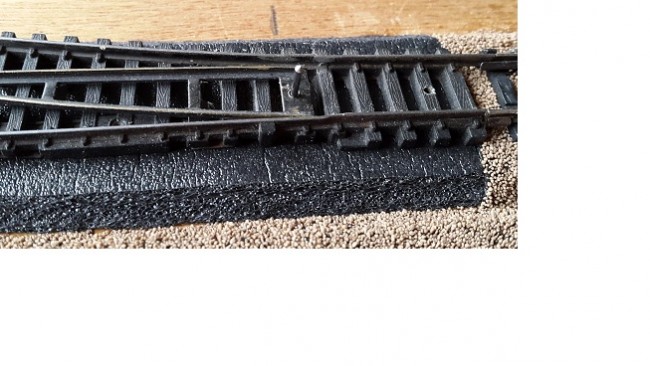

Il y a deux possibilités pour piloter l'aiguille: par la commande habituelle:
pilotage sur le cote.jpg
pilotage sur le cote.jpg (24.51 Kio) Consulté 1047 fois

Pas satisfaisant car le mouvement est saccadé à cause du ressort présent dans le mécanisme.

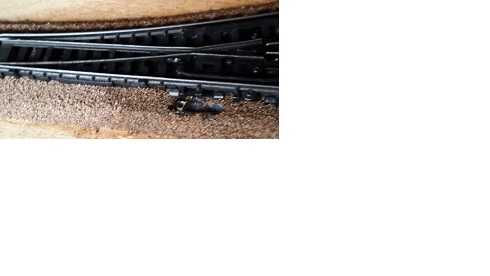

Par la pointe (on peut enlever le mécanisme et son ressort!). Mouvement parafit.
pilotage par la pointe.jpg

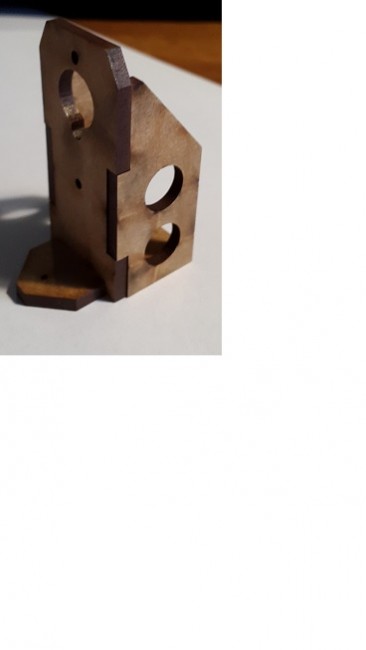

On utilise donc un support vertical (ici la tête en bas!) pour installer le servo
support vertical assemble.jpg


Je le mets en place et vous donne la photo finale ce soir!

A+
Yves
Bon TRAIN à tous!
Membre des modélistes charentais (http://www.lmc-17.fr)
Membre AFAN
CDMrail + PC quadricoeur ASUS + double écran SAMSUNG
LZV100 + LH100 + XIS88 + LS150 + RMGB8
SUPERN

Messages: 1369
Inscrit le: 07 Octobre 2013, 19:27
Localisation: 17600 SAUJON

Re: Solution globale pour aiguilles N

Messagepar SUPERN » 20 Janvier 2016, 19:48

Bonsoir,

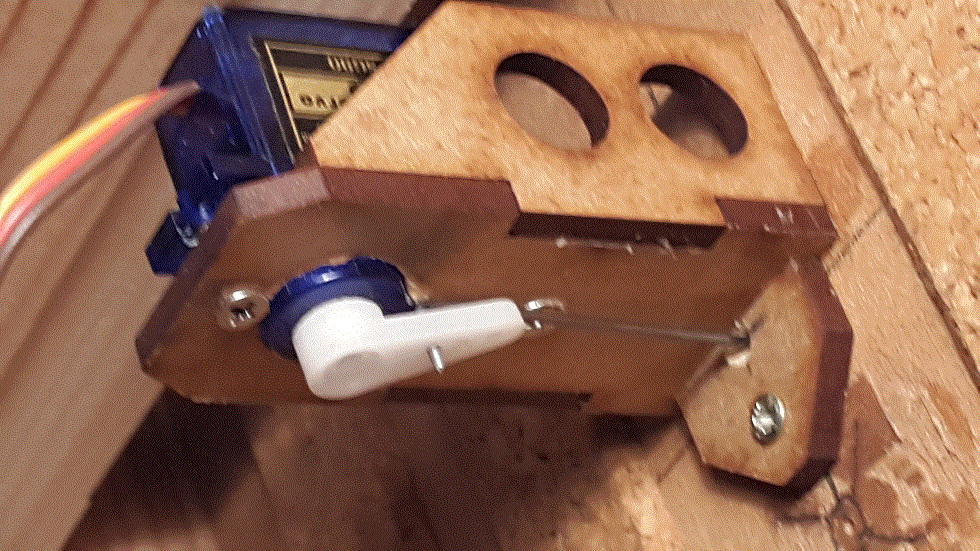

Voilà le tout monté:
servo monté.gif

Je vais modifier le support parallèle au plan de roulement, car la vis sous le servo n'est pas accessible.
Je vous présenterai la version finale qui aura en plus des repères pour le montage dans l'axe de la voie.
J'attends aussi des micro switch pour essayer leur montage latéral. Sinon on fera un complément en I2C pour ceux qui veulent plusieurs contacts.

Je vais essayer de mettre des vidéos (dessus et dessous) pour montrer le mouvement obtenu.

A+
Yves
Bon TRAIN à tous!
Membre des modélistes charentais (http://www.lmc-17.fr)
Membre AFAN
CDMrail + PC quadricoeur ASUS + double écran SAMSUNG
LZV100 + LH100 + XIS88 + LS150 + RMGB8
SUPERN

Messages: 1369
Inscrit le: 07 Octobre 2013, 19:27
Localisation: 17600 SAUJON

Re: Solution globale pour aiguilles N

Messagepar SUPERN » 20 Janvier 2016, 20:32

Bonsoir,

Voici la vidéo du mouvement: https://youtu.be/mc5yEGQi7oQ
Celle du servo: https://youtu.be/N5YBYLyZKbQ

A+
Yves
Bon TRAIN à tous!
Membre des modélistes charentais (http://www.lmc-17.fr)
Membre AFAN
CDMrail + PC quadricoeur ASUS + double écran SAMSUNG
LZV100 + LH100 + XIS88 + LS150 + RMGB8
SUPERN

Messages: 1369
Inscrit le: 07 Octobre 2013, 19:27
Localisation: 17600 SAUJON

Re: Solution globale pour aiguilles N

Messagepar jpp38 » 21 Janvier 2016, 09:18

Salut Yves,

Beau mouvement. Intéressant, tout ça.

Ton servo SG90, c'est le même que sur ce lien?

Et ton support, tu l'as fait comment?

Quelle est la hauteur totale de l'ensemble, sous la planche?

JP
jpp38

Messages: 10988
Inscrit le: 31 Mars 2009, 11:15
Localisation: Grenoble (Isère / Rhône Alpes)

Re: Solution globale pour aiguilles N

Messagepar SUPERN » 21 Janvier 2016, 11:32

Salut,

Oui, c'est le Towerpro SG90. Néanmoins il lui arrive de faire de la purée de pignon ( en usage INTENSIF seulement! Je ne fais surtout pas de la contrepub, c'est la référence des modélistes ) mais, comme je suis fana de fiabilité, j'ai commandé un modèle identique mais avec des pignons en cuivre, le SG90M.
Je les reçois fin du mois, je vous expliquerai ...

Le support est en trois pieçes de médium 3mm découpé au laser. Je pourrai en fournir pour 1,50 euros si on se regroupe pour une quantité suffisante (50 environ).

Les dimensions sont taillées pour le N, 25mm de large et 54mm de haut. La longueur (dans l'axe de la voie) sera un peu rallongée pour permettre d'atteindre les vis facilement, sans dépasser 55mm.

On peut donc équiper des grills de toutes densités en conservant une bonne accessibilité .

A+
Yves
Bon TRAIN à tous!
Membre des modélistes charentais (http://www.lmc-17.fr)
Membre AFAN
CDMrail + PC quadricoeur ASUS + double écran SAMSUNG
LZV100 + LH100 + XIS88 + LS150 + RMGB8
SUPERN

Messages: 1369
Inscrit le: 07 Octobre 2013, 19:27
Localisation: 17600 SAUJON

Re: Solution globale pour aiguilles N

Messagepar SUPERN » 01 Février 2016, 19:04

Bonsoir à tous,

Voilà, on progresse.
Après essais, on a des servos sages à la mise sous tension et des mouvements lents très réalistes.
Les améliorations faites sur le schéma sont:
- installation d'une mémoire EEPROM externe,
- possibilité d'alimentation externe protégée (diode et fusible)
- détection de chute de tension pour mémorisation des positions réelles des servos.
- reprise des mouvements des servos au même endroit lors de la remise sous tension.

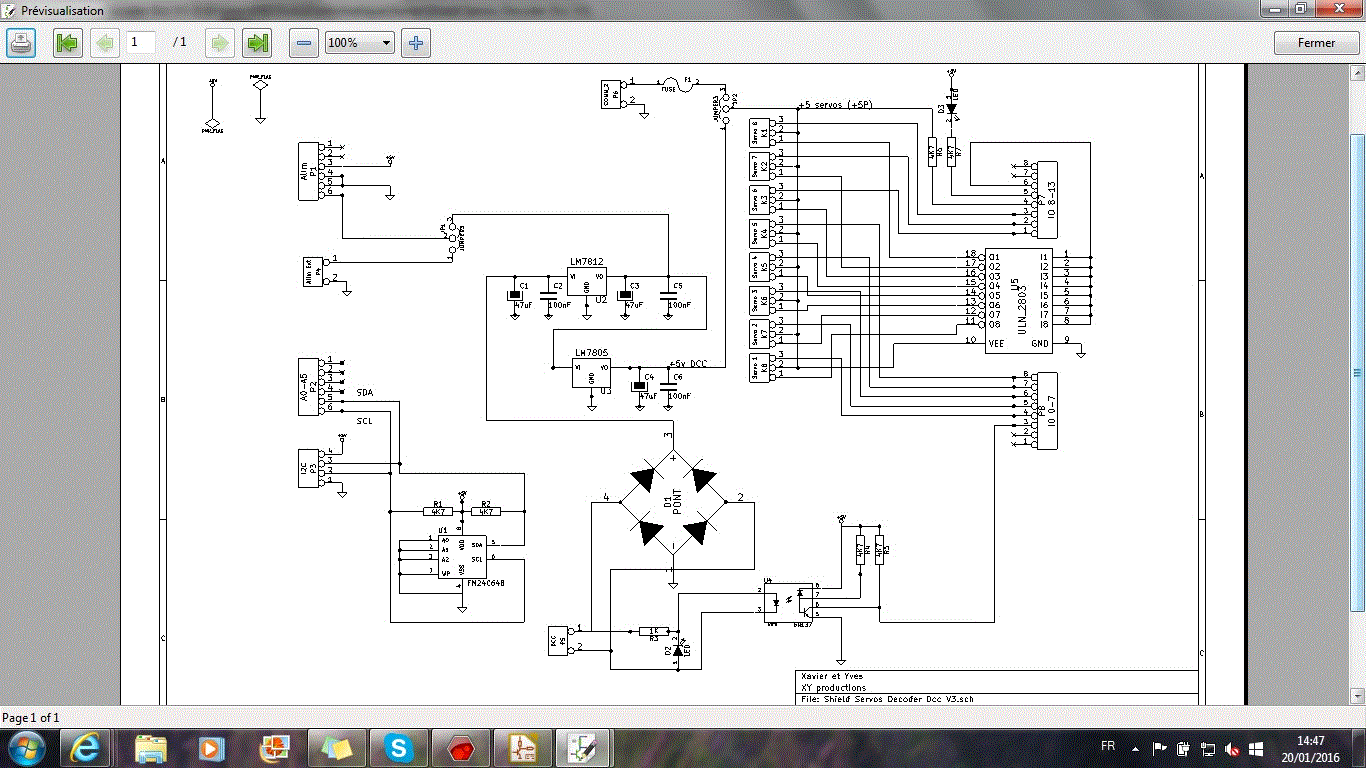

Voici donc le schéma final pour ceux que cela intéresse:

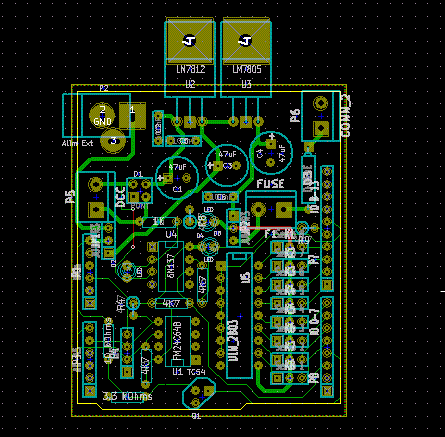

L'implantation du cuivre se termine.
implantation 8 servos.gif
implantation 8 servos.gif (26.75 Kio) Consulté 870 fois


A+
Yves
Bon TRAIN à tous!
Membre des modélistes charentais (http://www.lmc-17.fr)
Membre AFAN
CDMrail + PC quadricoeur ASUS + double écran SAMSUNG
LZV100 + LH100 + XIS88 + LS150 + RMGB8
SUPERN

Messages: 1369
Inscrit le: 07 Octobre 2013, 19:27
Localisation: 17600 SAUJON

Re: Solution globale pour aiguilles N

Messagepar railenbois » 01 Février 2016, 19:58

Bonsoir

donc avec le module XY Production on pourra soit réaliser où acheter les typons pour un fonctionnement des servos moteurs.L'adressage sera le même qu'avec des LS150 ,ça surement été dit ,mais j'ai oublié :?

Marcel
Le train miniature est un virus ,on se soigne mais l'on en guérit pas
échelle HO ,centrale Lenz
Genli S88 et RM-GB-8 n
moteurs aiguilles roco et conrad via LS150
voie roco code 100 et 83
contrôle par deux zones de détections
railenbois

Messages: 2672
Inscrit le: 24 Octobre 2011, 19:35
Localisation: 01

Re: Solution globale pour aiguilles N

Messagepar SUPERN » 02 Février 2016, 21:47

Bonsoir Marcel,

Je fournirai à tous les membres du forum plusieurs options:
- les schéma et typon en Gerber pour une fabrication entièrement maison
- soit le circuit imprimé seul
-soit un kit avec le circuit imprimé et les composants
- soit le kit complet monte et teste

A+
Yves
Bon TRAIN à tous!
Membre des modélistes charentais (http://www.lmc-17.fr)
Membre AFAN
CDMrail + PC quadricoeur ASUS + double écran SAMSUNG
LZV100 + LH100 + XIS88 + LS150 + RMGB8
SUPERN

Messages: 1369
Inscrit le: 07 Octobre 2013, 19:27
Localisation: 17600 SAUJON

Re: Solution globale pour aiguilles N

Messagepar SUPERN » 12 Février 2016, 16:42

Salut à tous,

Après échanges avec Jean-Luc de Locoduino (merci à lui), il apparait que 8 servos peuvent se piloter avec 1 ampère. :thumb2:
Cela est particulièrement vrai si on utilise le cadencement des aiguilles proposé par CDM (ce qui couvre aussi la tempo du temps de commutation lente des servos), car dans ce cas un seul servo bouge à la fois (merci à JPP). :bravo1:
Cela simplifie donc le schéma qui prévoyait une alimentation 5 V 3 ampères externe.
La nouvelle carte se plug sur un Arduino Uno et l'alimentation du tout se fait par l'alimentation 16 v AC d'accessoires classique comme pour un module type LS150.
L'information de commandes CDM arrive par l'entrée DCC (JK classique) optocouplé.
Son câblage est donc on ne peu plus simple et habituel! :cool:

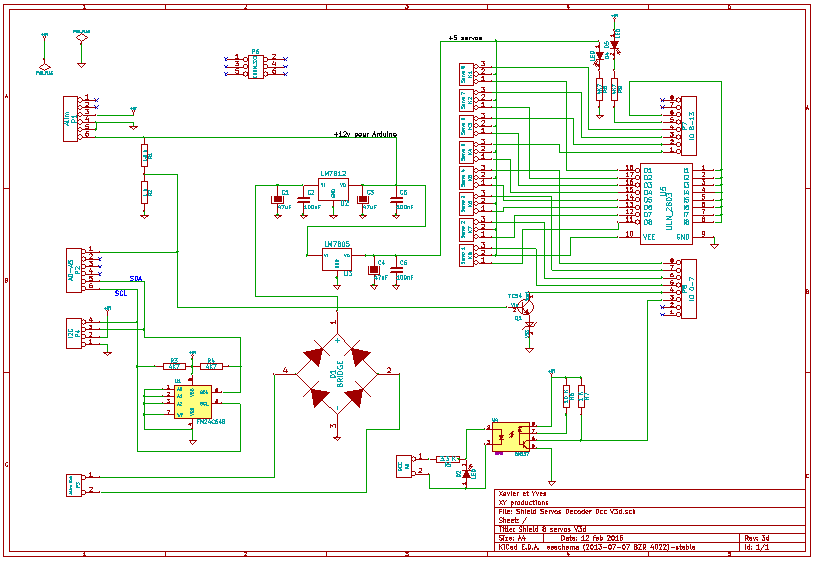

Voici donc le nouveau schéma et l'implantation du cuivre.



Je vais lancer une souscription sur le forum du N (rubrique :: Modèles réduits à l'échelle N :: Electricité / Electronique ) pour compter combien de CPB je fais fabriquer. Il s'agit d'un circuit imprimé professionnel double face avec plan de masse des deux côtés.

Côté logiciel, je travaille sur le programme Arduino, Xavier a de son côté développé une interface PC qui permettra de faire les réglages et la maintenance des modules et de leurs servos. On pourra se connecter à la carte Arduino par son entrée USB et travailler avec une interface très simple et conviviale!
NOTE: cette interface sera capable de détecter qu'elle est connectée à un Arduino de notre série pour afficher la bonne page de réglage. En effet nous travaillons sur un module pour pont tournant universel et un module pour feu complexe SNCF.

A+
