besoin d'aide pour mon pont tournant jouef

Re: besoin d'aide pour mon pont tournant jouef

Messagepar jpf63 » 16 Juin 2015, 19:18

Guytoonet a écrit:Bonsoir,

Au fait, pour un pont transbordeur, l'approche serait la même?

Guy

Oui bien sur l'approche sera exactement la même.
Réseau HO
Centrales artisanales P50X et HSIS88-USB
jpf63

Messages: 64
Inscrit le: 15 Février 2013, 18:22
Localisation: Clermont-Ferrand 63000

Re: besoin d'aide pour mon pont tournant jouef

Messagepar Xavier » 18 Juin 2015, 19:38

Bonsoir,

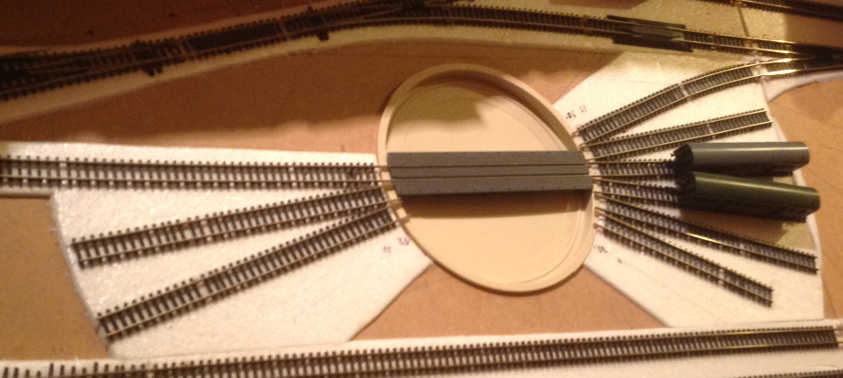

La mise en place avance !


Comme vous pouvez le voir, il y a 2 voies d’accès, 7 voies de garage.
Il faut aussi, à mon avis pouvoir retourner une machine, ce qui signifie que chaque voie possède 2 adresses, une pour chaque coté du pont.

Si je condamnait le second accès, l'approche proposée pourrait me convenir temporairement ... Cependant, le mouvement étant relativement lent, le temps nécessaire au déplacement varie en fonction de la distance à parcourir, en tenant compte du sens de rotation. La synchronisation risque de poser des problèmes, d'autant plus que les garages sont relativement court !

La position courante du pont étant stockée dans l'Arduino, il suffit de donner le N° de la voie de destination pour faire bouger le pont. Il serait aisé de renvoyer un signal indiquant le mouvement ou l'arrêt du pont (des leds clignotent lors de la rotation) reste à déterminer comment (Rétrosignalisation?).
Je n'ai pas encore intégré l'occupation des voies, un LDT RM-GB-8-N-B devrait y pourvoir !
Une autre question mérite aussi réflexion: Comment assurer l'arrêt correct de la locomotive sur le pont. Je n'ai pas de réponse à ce jour.

Amicalement,

Xavier
Echelle N , Run depuis le 01/01/2013
Centrale NanoX/Roco + GenLiS88, Dcc++, Décodeurs Accessoires à base d'Arduino
Rétrosignalisation LDT RM-GB-8-N-B, Décodeur d'aiguillage LDT M-DEC-DC-B, Moteurs Conrad 219998
Club; AMFBC 73
Xavier

Messages: 465
Inscrit le: 11 Décembre 2009, 19:01
Localisation: Challes les eaux - Chambery (Savoie / Rhône Alpes)

Re: besoin d'aide pour mon pont tournant jouef

Messagepar Xavier » 17 Mai 2016, 20:37

Bonsoir,

Je déterre le sujet ... en espérant des pistes à explorer de la part de JP entre autre.
Je viens en effet de mettre en place un pont transbordeur en place pour stocker mes trains en attente. Il est réalisé à partir d'un ancien scanner et piloté par un Arduino (bien entendu) qui fera office de décodeur Dcc.
Je pourrais considérer ce pont de 8 voies comme un ensemble de 7 aiguillages, ce qui permettrait d'un même coup la commande du pont et la rétro-signalisation des 8 voies. J'ai néanmoins un problème de représentation du faisceau de triage pour respecter les distances!
Quelle autre solution puis-je envisager ?

Amicalement,

Xavier
Echelle N , Run depuis le 01/01/2013
Centrale NanoX/Roco + GenLiS88, Dcc++, Décodeurs Accessoires à base d'Arduino
Rétrosignalisation LDT RM-GB-8-N-B, Décodeur d'aiguillage LDT M-DEC-DC-B, Moteurs Conrad 219998
Club; AMFBC 73
Xavier

Messages: 465
Inscrit le: 11 Décembre 2009, 19:01
Localisation: Challes les eaux - Chambery (Savoie / Rhône Alpes)

Re: besoin d'aide pour mon pont tournant jouef

Messagepar jpp38 » 22 Mai 2016, 08:11

Salut Xavier,

Ce serait le moment de faire pour le pont transbordeur ce que j'ai fait pour le pont tournant. Le problème c'est que je n'ai vraiment pas le temps en ce moment.
Je vais voir avec Michel s'il peut se pencher sur la question.

JP
jpp38

Messages: 11088
Inscrit le: 31 Mars 2009, 10:15
Localisation: Grenoble (Isère / Rhône Alpes)

Re: besoin d'aide pour mon pont tournant jouef

Messagepar Chris68 » 22 Mai 2016, 15:21

Bonjour Xavier,

j'ai le même souci, un transbordeur 6 voies de garage. Pour l'instant je l'ai représenté de cette manière dans CDM (voir le lay, voie bleu, en bas).
Si cela peut t'aider.

Christian
bc26_04_16.lay
(216.98 Kio) Téléchargé 63 fois
Echelle N
Centrale LZV100, Roco/Fleischmann
Mannette Multimaus, LH100
Rétro signalisation RMGB8N et montage Paco
Moteur Conrad, Fleischmann décodeur Lenz LS150 et 200
Chris68

Messages: 847
Inscrit le: 26 Novembre 2011, 14:08
Localisation: Reiningue 68 Haut Rhin Alsace

Re: besoin d'aide pour mon pont tournant jouef

Messagepar CC72000 » 24 Mai 2016, 14:10

Bonjour,

jpp38 a écrit:Ce serait le moment de faire pour le pont transbordeur ce que j'ai fait pour le pont tournant. Le problème c'est que je n'ai vraiment pas le temps en ce moment.
Je vais voir avec Michel s'il peut se pencher sur la question.


Ben le problème c'est que j'ai jamais regardé les ponts tournants. Donc avant de répondre il faut que j'aille voir de quoi cela parle.
La macro dont tu parles JP, c'est au niveau dessin graphique ?
De toute façon, je n'ai jamais regardé ce coté des choses, donc là je parle sans savoir, il faut que je prenne connaissance du dossier.
@+
Michel
CC72000

Messages: 1939
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )

Re: besoin d'aide pour mon pont tournant jouef

Messagepar jpp38 » 24 Mai 2016, 14:14

Bonjour Michel,

CC72000 a écrit:La macro dont tu parles JP, c'est au niveau dessin graphique ?


Oui, au moins pour le moment. Le pont tournant se limite au graphique.

JP
jpp38

Messages: 11088
Inscrit le: 31 Mars 2009, 10:15
Localisation: Grenoble (Isère / Rhône Alpes)

Re: besoin d'aide pour mon pont tournant jouef

Messagepar Xavier » 05 Juin 2016, 13:44

Bonjour,

Voici le layout crée pour tester mon décodeur:
T_Transbordeur.lay
T_Transbordeur
(35.83 Kio) Téléchargé 46 fois

Les angles sont violents, je sais, mais cela permet de coller au plus près au physique: la simulation n’apprécie pas!

Les 7 aiguilles vont de l'adresse 60 à 66. Pour le moment, le décodeur attend 5 secondes (réglable) à partir de la dernière commande accessoire sur l'une de ces adresses pour calculer la voie correspondante et positionner le pont transbordeur. Si donc une autre aiguille est modifiée, on repart pour 5 secondes complémentaires!

Mais je suppose qu'il faudra en sus:
- indiquer via la retro signalisation que le pont est en mouvement
- rétro signaler chacune des 8 voies du pont transbordeur
- rétro signaler l'accès au pont transbordeur

J'attends des compléments d'information ou propositions pour poursuivre ... :welcome1:

Amicalement,

Xavier
Echelle N , Run depuis le 01/01/2013
Centrale NanoX/Roco + GenLiS88, Dcc++, Décodeurs Accessoires à base d'Arduino
Rétrosignalisation LDT RM-GB-8-N-B, Décodeur d'aiguillage LDT M-DEC-DC-B, Moteurs Conrad 219998
Club; AMFBC 73
Xavier

Messages: 465
Inscrit le: 11 Décembre 2009, 19:01
Localisation: Challes les eaux - Chambery (Savoie / Rhône Alpes)

Re: besoin d'aide pour mon pont tournant jouef

Messagepar CC72000 » 16 Juin 2016, 10:56

jpp38 a écrit:Bonjour Michel,

CC72000 a écrit:La macro dont tu parles JP, c'est au niveau dessin graphique ?


Oui, au moins pour le moment. Le pont tournant se limite au graphique.

JP


Avant la phase 2 de mon réseau, la réalisation de la rampe, (j’attends la livraison d'aiguilles et de moteurs) je vais regarder ce que je peux faire dans le domaine des ponts transbordeurs.

Mais après il y aura encore les pont secteurs, c'est sans fin ...
@+
Michel
CC72000

Messages: 1939
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )

Re: besoin d'aide pour mon pont tournant jouef

Messagepar CC72000 » 18 Juin 2016, 07:54

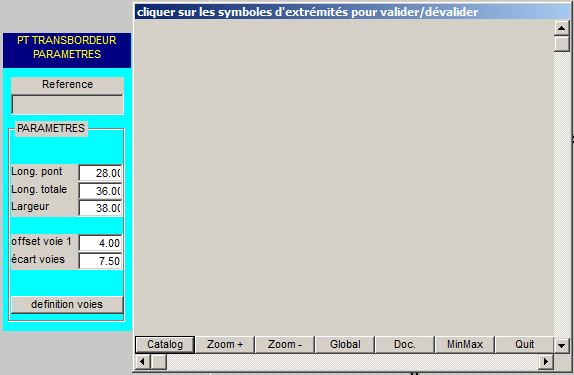

Donc actuellement nous avons cela :

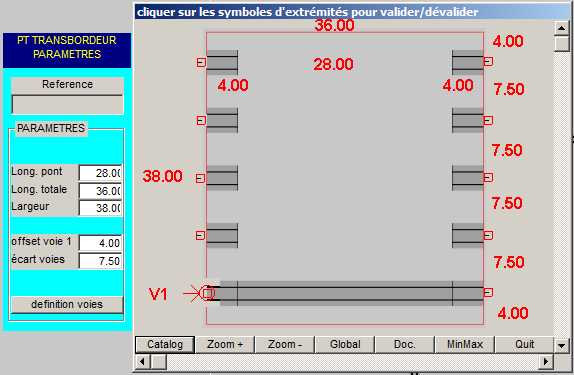

Et il faut arriver à qq chose dans ce genre là :


Je vais faire cela en juillet, j'ouvre un post coté développement.
@+
Michel
CC72000

Messages: 1939
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )
