signalisation erronées

[CC72000]

Bonjour,

Voici le fichier avec seulement le niveau TOP et suppression des modules.

definitif_top.lay

(618.89 Kio) Téléchargé 23 fois

Le fichier avec quelques corrections de signaux en trop, ou mal orientés ou pas assez... mais je n'ai pas était au bout, il y a trop d'erreurs...

definitif_top2.lay

(620.26 Kio) Téléchargé 22 fois

Le fichier résultant de la signalisation automatique, avec ensuite quelques ajustement demandés par CDM pour des sections trop courtes (un seul segment)

definitif_top3.lay

(647.88 Kio) Téléchargé 22 fois

[midav91]

Bonsoir à tous, bonsoir sebcool4

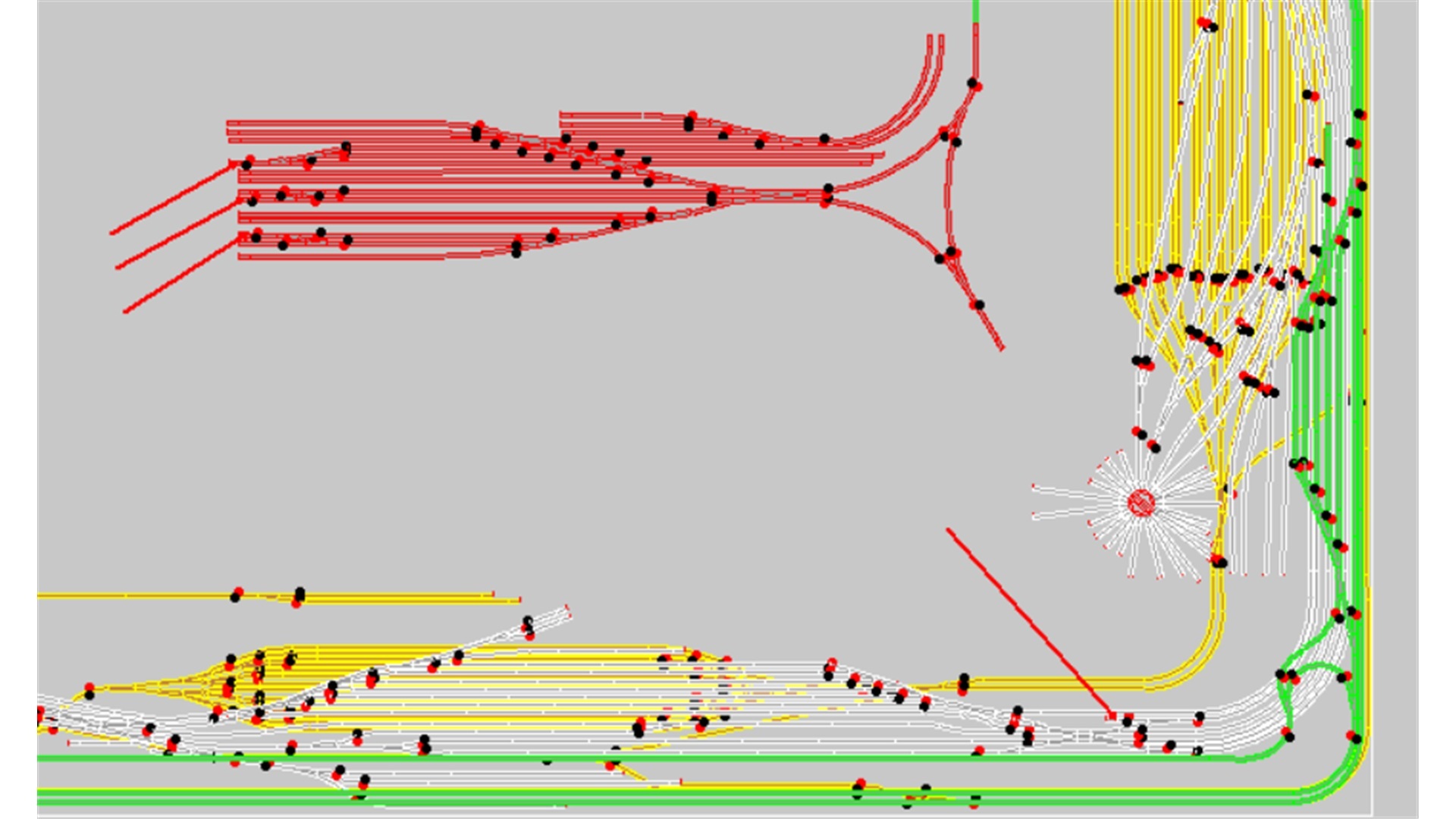

Je complète pour situer les short links (voir les 4 flèches rouges) Il faudrait allonger un peu ces 4 voies car elles ne peuvent contenir aucune motrice dans l'état actuel

Et si tu veux continuer à représenter le contour de tes modules, tu peux te servir de la fonction "édition/réseau" "le contour..." (ce sera juste graphique, sans gestion des jonctions).

À noter, pour du H0, tu as quelques rayons de courbure bien trop faibles (tu descends à moins de 30 cm !!) Si tu ne veux pas de problème, il faudrait être au dessus de 50 cm et le plus est toujours le mieux, surtout que tu as beaucoup de place !
Attention aussi à l'accessibilité à tous les point de réseau, il serait préférable de garder un "couloir d'accès" tout autour par rapport aux murs ...car les bras ne sont pas extensibles !!!

Alors bon courage pour cet immense réseau qui va nécessiter quand même pas mal de compétences et de budget !!
