Messagepar penin » 23 Mai 2025, 14:54

bonjour à tous,j'essaie de calibrer mes machines pour un pilotage CDM pour ce faire j'ai mis en place ce réseau test , un itinéraire CALIB_POS avec un décodeur positionné en réel en adresse 513
comme préconisé ma machine tourne dans le sens des aiguilles d'une montre elle demarre à 10h et s'arrête aussitôt passé la première aiguille .
J'ai modifié plusieurs fois le réseau d'essai sans résultats : une simple voie de garage en lieu d'une voie d'évitement ....
Pouvez-vous m'aider
Merci
Pièces jointes
tdp_essai.lay
(20.02 Kio) Téléchargé 12 fois
penin

Messages: 60
Inscrit le: 02 Octobre 2012, 13:48

Re: calibration

Messagepar PhilB47 » 24 Mai 2025, 08:28

Bonjour,
Les deux détecteurs d'en bas n'ont pas la même adresse (523 et 524).
Je ne sais pas si ça vient de là, mais simple à vérifier ;)
Phil.
Echelle N + Roco Multimaus + Servos moteur et ESU SwitchPilotServos.

Il n'y a pas de problème
qu'une absence de solution ne
puisse résoudre !


Des tutos pour l'utilisation de CDM ? Rendez vous sur ma chaîne Youtube
PhilB47

Messages: 2943
Inscrit le: 27 Mai 2010, 10:04
Localisation: Agen

Re: calibration

Messagepar midav91 » 24 Mai 2025, 17:35

J'ai trouvé que le canton de droite est déclaré 2 fois (superposition) :o
Il faut en supprimer un des deux et vérifier que l'itinéraire retombe avec 3 cantons
Je pense que c'est cela qui provoque l'anomalie

PhilB47 a écrit:Bonjour,
Les deux détecteurs d'en bas n'ont pas la même adresse (523 et 524).
Je ne sais pas si ça vient de là, mais simple à vérifier ;)
Phil.
Je pense que ça c'est normal puisque ça correspond à 2 détections (tête-bêche)
Michel
Centrale Lenz, Rétro LDT RS8, Décodeurs LS150
midav91

Messages: 1012
Inscrit le: 26 Mars 2013, 09:51
Localisation: 91 IdF

Re: calibration

Messagepar CC72000 » 28 Mai 2025, 08:01

Bonjour,

Il y a 2 choses anormales dans ce réseau :

1- l'itinéraire CALIB_POS a la section de droite en double, en première section et dernière section, ce qui pourrait être normal si l'on a pas répondu "OUI" la première fois que CDM propose de boucler l'itinéraire, mais ensuite en ajoutant une deuxième fois la section de droite, il ne peut pas être bouclé ??? or CDM le voit ainsi ???

==> refaire l'itinéraire avec uniquement 3 sections pas 4.

2- les adresses 523 et 524 devraient être affichée aussi sur les feux tête-bêche, elles ne le sont pas, ce qui n'est pas normal.

Je vais regarder tout cela :roll:
S'il n'y a pas de solutions, c'est qu'il n'y a pas de problème...
Michel.
CC72000

Messages: 3297
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )

Re: calibration

Messagepar CC72000 » 29 Mai 2025, 17:20

Bonjour,

En ce qui concerne l'itinéraire CALIB_POS, je n'ai pas réussit à reproduire le BUG...
Cet itinéraire n'est visiblement pas bouclé, puisque la première et dernière section est en double... :lol:

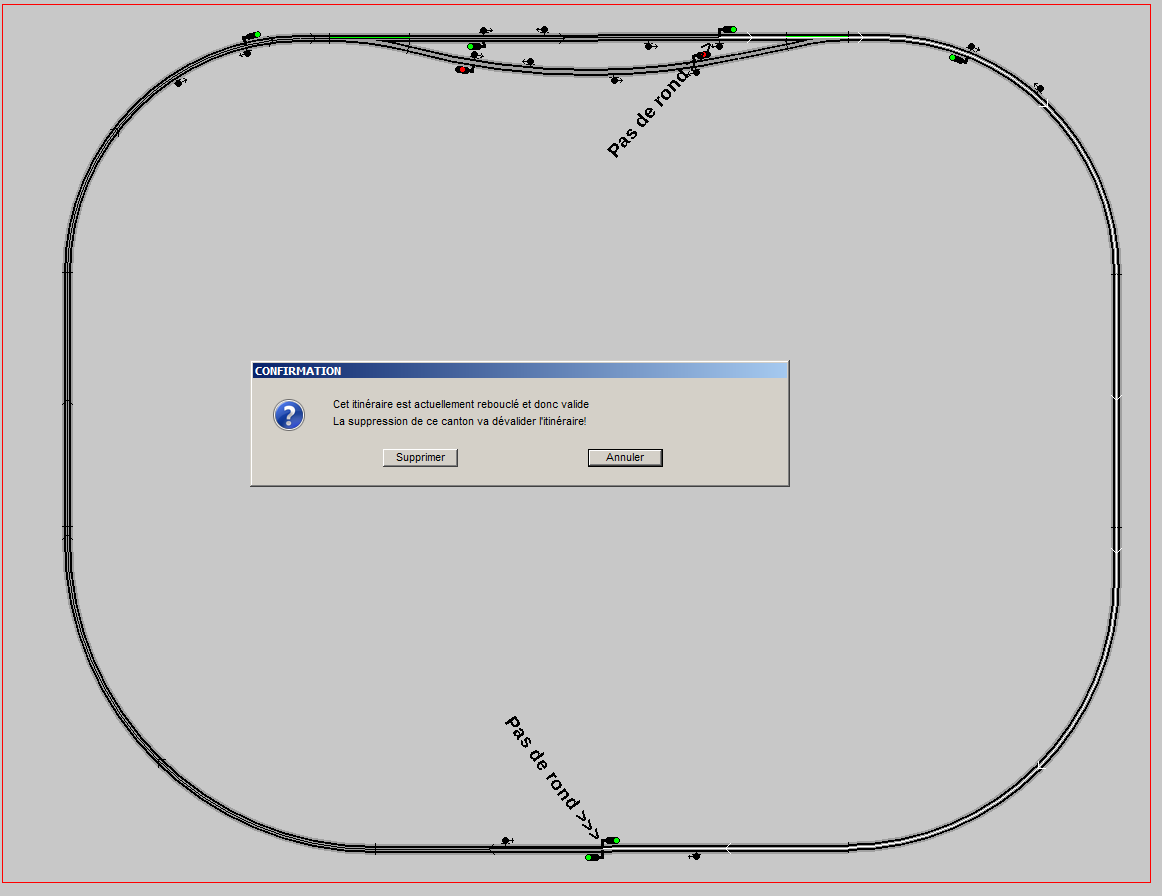

or il l'est bien au niveau de son statut, il y a bien le message d'avertissement si l'on supprime la première section... et il n'y a pas les ronds de début et de fin...

Je pense que tu (penin) ne te souviens pas comment tu en es arrivé là, et comme je ne suis pas arrivé à reproduire le cas... Il m'est difficile de trouver le BUG...
Pour le moment j'en reste là... :cry:

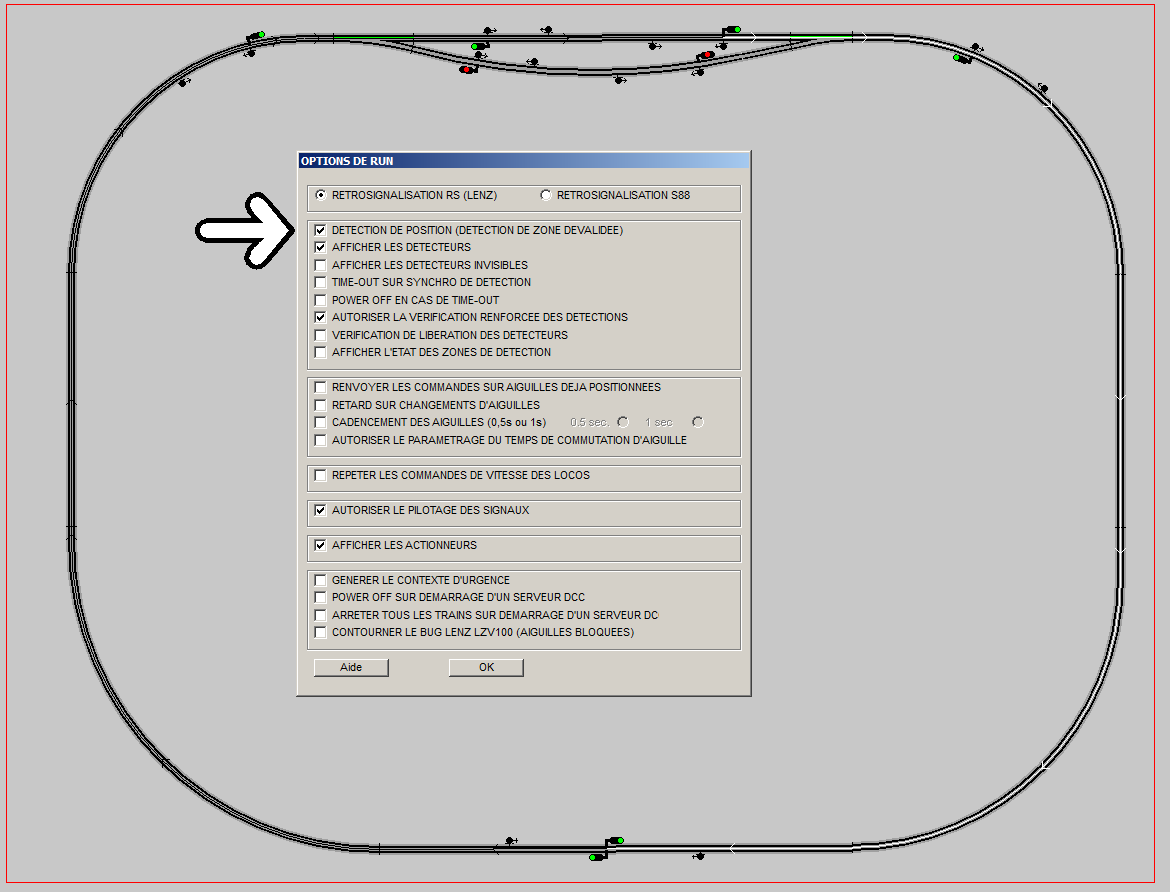

Par contre tu as coché l'option de RUN DÉTECTION DE POSITION (DÉTECTION DE ZONE DÉVALIDÉE)... :oops:

Il ne faut pas utiliser cette option
Jean-Pierre avait prévu cette option pour faire évoluer CDM vers la détection de position, c'est à dire la notion de pédale ou de contact aimanté sous la voie... mais elle n'est pas opérationnelle.

Tu pourrais me demander pourquoi une option... si elle n'est pas utilisable ? :cry:
C'est vrai que je devrais l'invalider pour ne pas faire de bêtise avec... ce que je devrais faire en effet.

En effet si l’on introduit la notion de détection de position, celle-ci devrait être définie au niveau du détecteur, au cas par cas et non pas par une option global pour le réseau… Si cette notion voit le jour, elle peut l’être sous la forme d’une très courte zone de détection… par exemple une largeur de voie 33 mm en HO, ce qui ne remet pas en cause le système par zone.

Mais cette option a un impact sur le fonctionnement de la détection et sur la configuration...

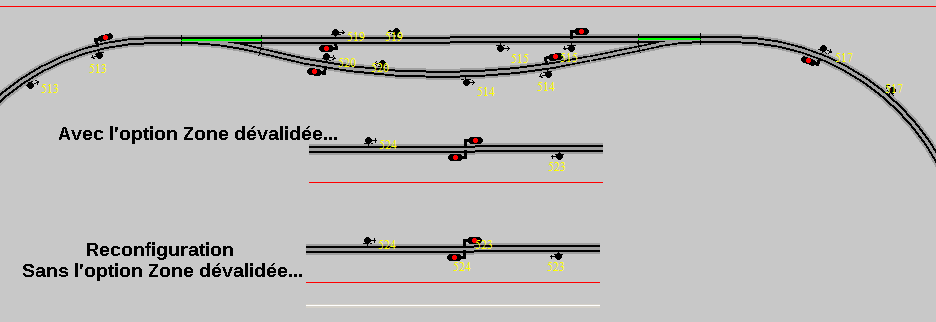

Ici on peut voir que l'option n'était pas activée pour les zones de détection en haut, alors qu'elle l'était pour les zones encadrant le feu tête-bêche en bas...
Quand l'option est activée, le symbole de détection appairé n'est pas configuré...

Il faut que la configuration des zones de détection encadrant le feu tête-bêche soit celle-ci dessus (en bas)

Ton fichier corrigé pour l'itinéraire CALIB_POS et pour la conf des détecteurs.
tdp_essaimd.lay
(19.14 Kio) Téléchargé 5 fois
S'il n'y a pas de solutions, c'est qu'il n'y a pas de problème...
Michel.
CC72000

Messages: 3297
Inscrit le: 25 Octobre 2014, 08:30
Localisation: 21240-Talant - Dijon ( Côte d'Or / Bourgogne )

Re: calibration

Messagepar penin » 01 Juin 2025, 17:57

merci à tous, je vais essayer de refaire ce réseau avec vos conseils et les corrections ce n'est pas évident de s'approprier les termes
je vous tiens au courant
merci beaucoup
Alain
penin

Messages: 60
Inscrit le: 02 Octobre 2012, 13:48

Re: calibration

Messagepar penin » 01 Juin 2025, 18:07

rebonjour j'ai essayé le réseau "essai" il me précise que je ne peux le sauvegarder pour un problème de compatibilité avec les" voies parallèles "

je ne vois pas
Alain
penin

Messages: 60
Inscrit le: 02 Octobre 2012, 13:48

Re: calibration

Messagepar midav91 » 02 Juin 2025, 17:56

C'est un petit bug sans incidence, tu passes la popup.
(il me semble que Michel l'avait résolu)
Est-ce que tu as bien la dernière version de CDM : 25.04 (du 11 avril 2025)
Michel
Centrale Lenz, Rétro LDT RS8, Décodeurs LS150
midav91

Messages: 1012
Inscrit le: 26 Mars 2013, 09:51
Localisation: 91 IdF

Re: calibration

Messagepar penin » 05 Juin 2025, 07:39

je vérifie
merci
penin
