CALIBRATION DES TRAINS

[pakos]

Ouah en voilà du travail pour résoudre mon problème
Michel je vais faire les essais demandés demain et je t'enverrai les fichiers logs.

Accessoirement, autre question : j'ai recherché la doc technique du matériel réel sur mes différentes locos. Je constate que mes vitesses ne correspondent pas toujours aux vitesses des constructeurs. Si je modifie mes vitesses dans CDM pour les ajuster à la réalité, est ce que je dois repasser par un calibrage ?

Je viens de faire un premier essai : SIMU sur ancien PC durant 16mn chrono et seulement 15 mn affichées dans CDM l'écart semble avoir largement diminué par rapport aux essais antérieurs.

Je ne t'avais pas préciser que tous les essais sont faits sur la base du même fichier quelque soit l'ordi utilisé puisqu'il est sur mon Cloud
Je te laisse juger. Sur le fichier "LOG" sont enregistrés tous les essais antérieurs il ne correspond pas au dernier essai uniquement, que peut-on y lire ? Ha toujours des questions ;;;;

A demain pour le reste. Bien cordialement
Gérard

[CC72000]

Bonjour Gérard,

Sur mon ordi qui pilote CDM pour 5 mn montre en main (ou plutot téléphone) 1 mn 58 s affiché

Je viens de faire un premier essai : SIMU sur ancien PC durant 16mn chrono et seulement 15 mn affichées dans CDM l'écart semble avoir largement diminué par rapport aux essais antérieurs.

Dans le LOG, il y a bien cet écart de l'ordre de 10%, ce qui est tout a fait normal.

Qu'est ce qui a changé ? Pas le logiciel, dans la version 21.05.001 il y a juste une prise de TOP dans le LOG.

Alors je ne sais plus quoi penser

[Dominique76]

Bonjour
Gérard, quand tu dis que ton fichier est sur le cloud, est ce que tu copies ce fichier sur chaque ordi ou bien tu ouvres directement ce fichier sur le cloud avec CDM?
Si c'est ce dernier cas, j'aurai des doutes sur la fiabilité des temps de réponses.
Cordialement
Dominique

[pakos]

Bonsoir à vous
Pour Michel
J'ai fait un essai avec l'ordi portable sur 19mn pas d'écart donc là c'est bon, je joins le fichier LOG mais cela ne t'avancera pas plus je pense.
j'en ai fait un nouveau comme ce matin et là de nouveau un écart, je n'y comprends rien...
Voilà le LOG : durée chrono 7mn et sur CDM 4mn.
***;468;V21.05.001;SIMU2021_05_26_19h23:39;
***;468;Layout;NOUVEAU-BASE-ESSAI;2105001;
***;468;Options;SIMU=43;RUN=4101;RT=110;
;468;SIMU_StopSimu();
;600;SIMU2021_05_26_19h23:57;
;1200;SIMU2021_05_26_19h26:01;
;1800;SIMU2021_05_26_19h28:08;
;2400;SIMU2021_05_26_19h30:23;
;2823;SIMU_StopSimu();

Pour Dominique
CDM est installé sur chaque PC via le téléchargement mais ne connaissant pas la finalité voilà ci dessous les propriétés des applis utilisées.
Les fichier "LAY" étant sur le cloud

Appli CDM Propriétés.jpg

Est-ce parlant pour vous et devrais-je faire autrement ?
Merci d'avance à tous les deux pour vos conseils
Bien cordialement
Gérard

[Dominique76]

Bonjour
Peut être que ça vaut le cout de faire un essai comparatif des performances entre un Run fait avec un fichier lay sur le cloud et le même essai fait avec le même fichier lay enregistré préalablement sur le PC que tu utilises.
Dominique

[CC72000]

Bonjour Gérard,

Salut à tous.

Je viens de mettre à ta disposition sur le site la version V21.05.002

Cette version est identique à la version V21.05.001 à la différence qu'elle fait une CALIBRATION DYNAMIQUE du TIMER.
Pour cela, il faut aller dans le MENU SIMULATION et cocher la dernière case en bas.

Cela "serait" en phase avec ce qu'avait écrit Jean-Pierre en 2011/2012, pourquoi est-il revenu en arrière

Donc tu peux faire des essais sur ton ancien PC, en SIMU et RUN pour me communiquer ensuite le LOG.
Dans ton dernier LOG, on voit bien que ce coefficient n'est pas en phase avec la réalité...

Plus haut, j'ai écris :
Pour moi, ce coef est le produit de 2 facteurs :
1- la performance intrinsèque du PC qui exécute CDM
2- la complexité du réseau.

j'y ajouterai bien un troisième facteur :
3- une charge parasite, Scan Anti-virus, MAJ WINDOWS, ...

Est-ce que tu sais utiliser le Gestionnaire de Tâches ?
Pour faire une copie d'écran de celui-ci, de sa page Applications et de sa page Processus triés en décroissant sur %CPU.

P.S.
Message à tous, je met cette version à dispo de Gérard pour faire un test, je vous recommande de ne pas la télécharger.

[pakos]

Bonjour Michel
Je viens de télécharger la version 21.05.02 (directement sur mon ordinateur pas sur le cloud programme files-CDM)
J'ai coché la case du Timer en bas en simulation
J'ai chargé mon fichier "BASE_1" qui est aussi sur l'ordinateur (Programme filmes-CDM) et le contexte essai
J'ai lancé la simulation durant 11 mn suivant CDM

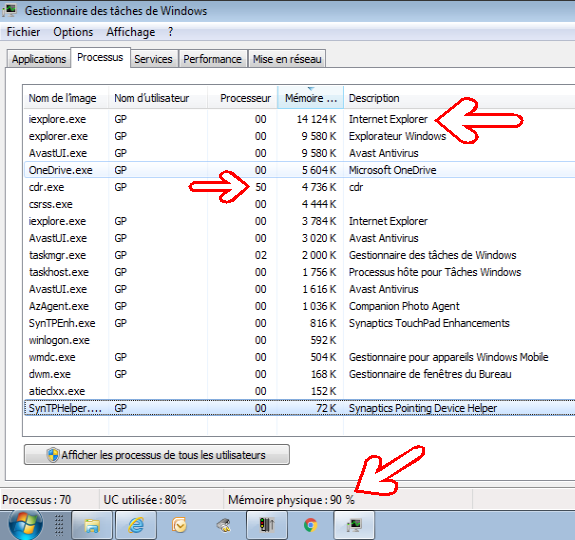

Je te joins la copie d'écran du gestionnaire de tâche prise durant la simulation et le fichier "LOG"
Voilà je crois que c'est tout (Je fais l'essai du RUN demain)
Toujours grand merci pour ton aide, dis moi ce que tu en pense
Bien cordialement
Gérard

[CC72000]

Bonjour Gérard,

J'ai lancé la simulation durant 11 mn suivant CDM
Je te joins la copie d'écran du gestionnaire de tâche prise durant la simulation et le fichier "LOG"

Les résultats sont encourageant :

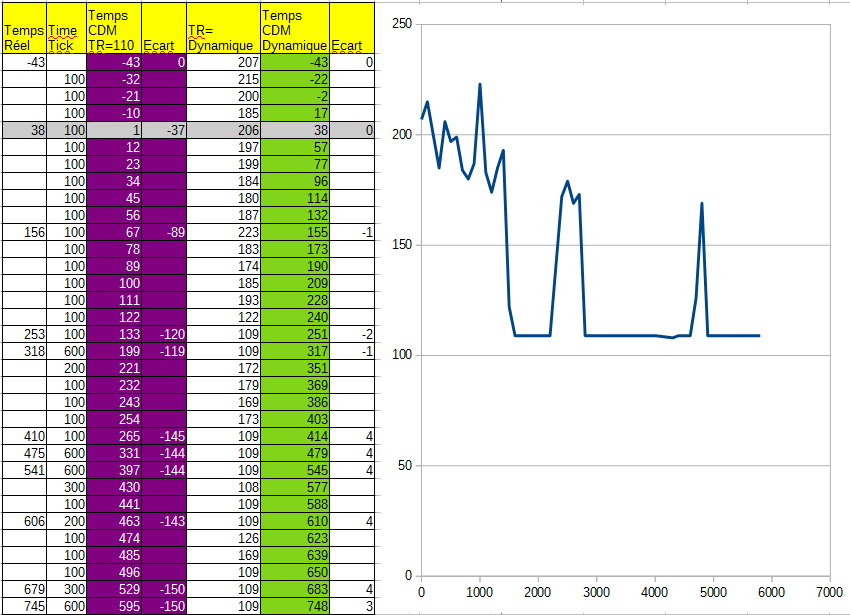

Avec le LOG, on peut voir que le décalage temporel avec la Calibration dynamique se trouve entre 2 secondes de retard et 4 secondes d'avance.
Ce qui est très surprenant c'est la grande variabilité de ce coefficient entre 109 et 223 avec le plateau à 109.

Alors que sans le calibrage dynamique, nous aurions eu 150 secondes de retard.


On voit que l'on est sur un PC DUAL-CORE, CDM se mange un CP pour lui tout seul, les autres applications prennent 30% mais on ne voit pas qui ?
Il faut que je recherche si dans les 90% de mémoire physique, le SWAP est incorporé ou non, mais c'est la grande variabilité du coef qui me laisse penser que ta machine SWAP pour un manque de mémoire.

Nous allons voir ton essai de RUN, je te conseille de fermer toutes les applications inutiles : IE, ...

[pakos]

Bonsoir Michel
AIL, voilà des termes que je ne comprends pas .
J'avais constaté que l'horloge CDM passait tantôt en dessous et tantôt au dessus de mon chrono et qu'au final l'écart était minime mais rien de plus.

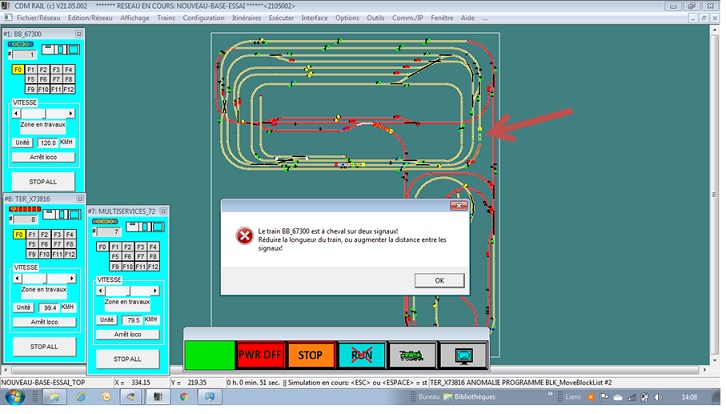

Par contre impossible de réaliser un RUN sans avoir des messages d'erreur, voir ci dessous alors que la BB est en plein canton.

D'autres messages aussi comme celui qui dit : LE TRAIN xxxx NE PEU PASSER LE PROCHAIN SGNAL + un autre que je n'ai pas noté.
Doc impossible de réaliser le RUN, de plus pas de génération de fichier LOG il en est de même désormais en SIMU. POURQUOI ?

Comment faire ?
Je m'absente durant le WE retour lundi.
Bien cordialement
Gérard

[CC72000]

Bonjour Gérard,

AIL, voilà des termes que je ne comprends pas .

La grande variabilité du coef me laisse penser que ta machine SWAP par un manque de mémoire vive.

Ta machine ne possède qu'un seul Giga de mémoire RAM ou mémoire vive, quand cette mémoire est pleine, le mécanisme de SWAP se met en œuvre pour "vider" des pages de mémoire vive sur le disque dur dans le fichier SWAP, ce mécanisme permet au système d'exploitation de garder la main, mais c'est une catastrophe en terme de performance.
Donc il faut fermer toutes les applications "inutiles" pendant l'exécution de CDM, fermer ton navigateur Internet Explorer, l'explorateur, ... tout sauf CDM.

Par contre impossible de réaliser un RUN sans avoir des messages d'erreur, voir ci dessous alors que la BB est en plein canton.
D'autres messages aussi comme celui qui dit : LE TRAIN xxxx NE PEU PASSER LE PROCHAIN SGNAL + un autre que je n'ai pas noté.

Cà c'est facile, il faut que tu coches dans les OPTIONS de SIMMULATION, l'option "AUTORISER LES NOUVEAUX MODES"

de plus pas de génération de fichier LOG il en est de même désormais en SIMU. POURQUOI ?

Où a tu posais ton fichier .lay ? si c'est sous C:\Program Files (x86)\CDM-Rail\Layouts\
c'est une mauvaise idée, dans ce cas tu devrais trouver ton fichier LOG sous C:\Users\GP\AppData\Local\VirtualStore\Program Files (x86)\CDM-Rail\Layouts
Mais c'est mieux si tu mets ton fichier Layout dans un catalogue NON WINDOWS, ==> D:\CDM ou C:\CDM ou ... mais pas sous le contrôle de WINDOWS

** GP parce que j'ai vu dans la copie d'écran du Gestionnaire de tache que "GP" est ton Nom d'utilisateur WINDOWS.
